Programmation : importation de données d'un fichier DXF
7.1
Traiter les fichiers DXF (option de logiciel)
7
216
TNC 320 | Manuel utilisateur Programmation en DIN/ISO | 7/2014
7.1
Traiter les fichiers DXF (option de
logiciel)
Application

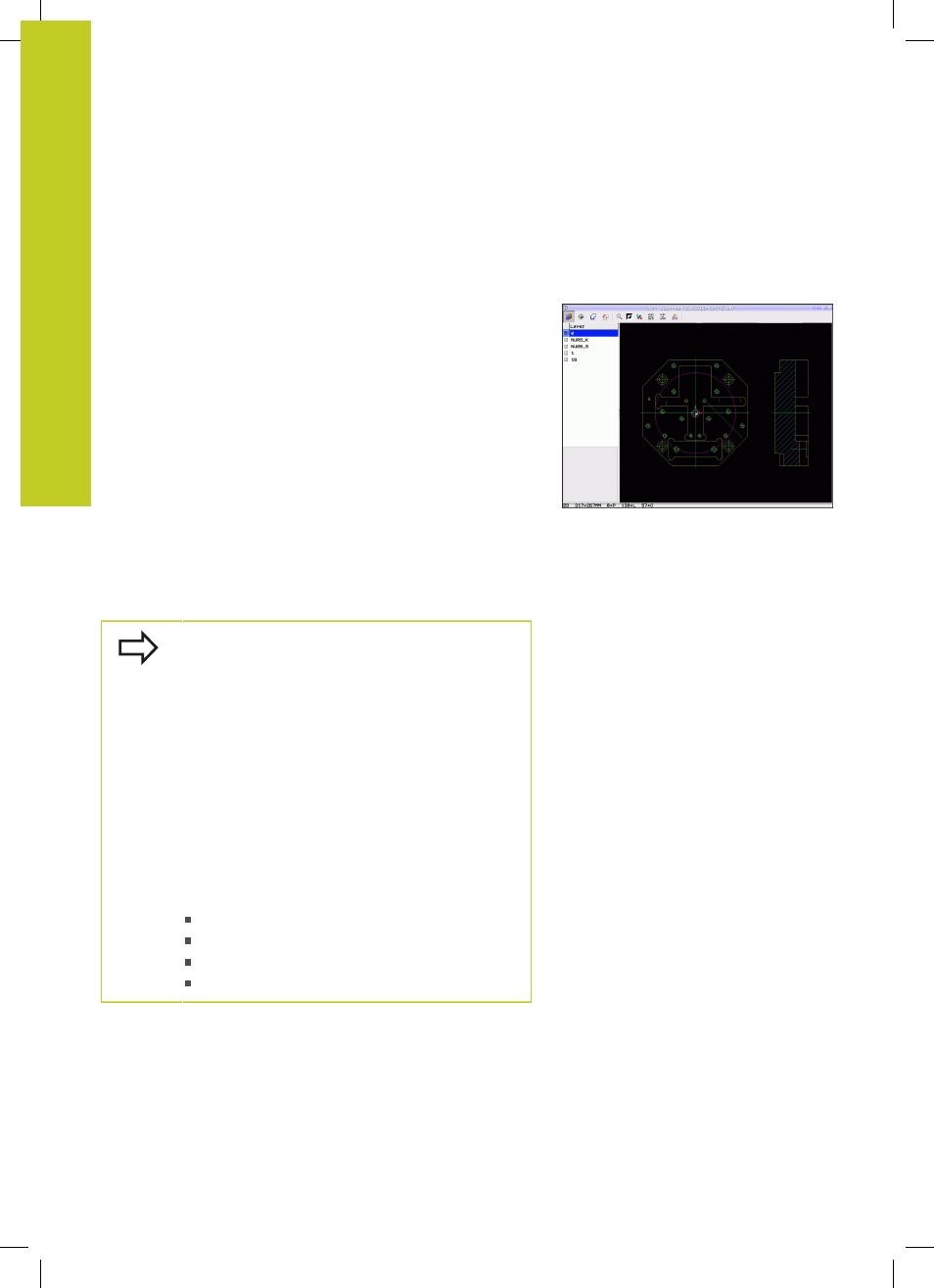

Dans la TNC, vous pouvez ouvrir directement des fichiers DXF
créés sur un système CAO pour en extraire des contours ou des
positions d'usinage, et les mémoriser sous forme de programmes
dialogue texte clair ou de fichiers de points. Les programmes
dialogue texte clair obtenus en sélectionnant le contour peuvent
être également traités sur d'anciennes commandes TNC dans la
mesure où les programmes de contour ne contiennent que des
séquences
L et CC/C.
Si vous traitez des fichiers DXF en mode
Mémorisation de
programme, la TNC génère des programmes de contour avec
l'extension
.H et des fichiers de points avec l’extension .PNT. Si
vous traitez des fichiers DXF en mode smarT.NC, la TNC génère
des programmes de contour avec l'extension
.HC et des fichiers
de points avec l’extension
.HP. Lors du dialogue de mémorisation,
vous pouvez sélectionner le type de fichier. D'autre part, vous
pouvez enregistrer le contour sélectionné ou les positions
d'usinage dans la mémoire intermédiaire de la TNC, pour ensuite
les insérer directement dans le programme CN.
Le fichier DXF à traiter doit être mémorisé sur le
disque dur de la TNC.
Avant l'importation dans la TNC, veiller à ce que
le nom du fichier DXF ne comporte ni espace, ni
caractères spéciaux non autorisés voir "Nom de
fichier", Page 99.
Le fichier DXF à ouvrir doit posséder au moins une
couche (layer).
La TNC supporte le format DXF R12 le plus répandu
(correspondant à AC1009).
La TNC ne supporte pas le format binaire DXF. Lors
de la création du fichier DXF à partir du programme
CAO ou DAO, veillez à enregistrer le fichier dans le
format ASCII.
Eléments DXF sélectionnables comme contour :
LINE (droite)
CIRCLE (cercle entier)
ARC (arc de cercle)
POLYLINE (polyligne)
