Programmation : programmer les contours
6.3
Aborder et quitter le contour
6
192
TNC 320 | Manuel utilisateur Programmation en DIN/ISO | 7/2014

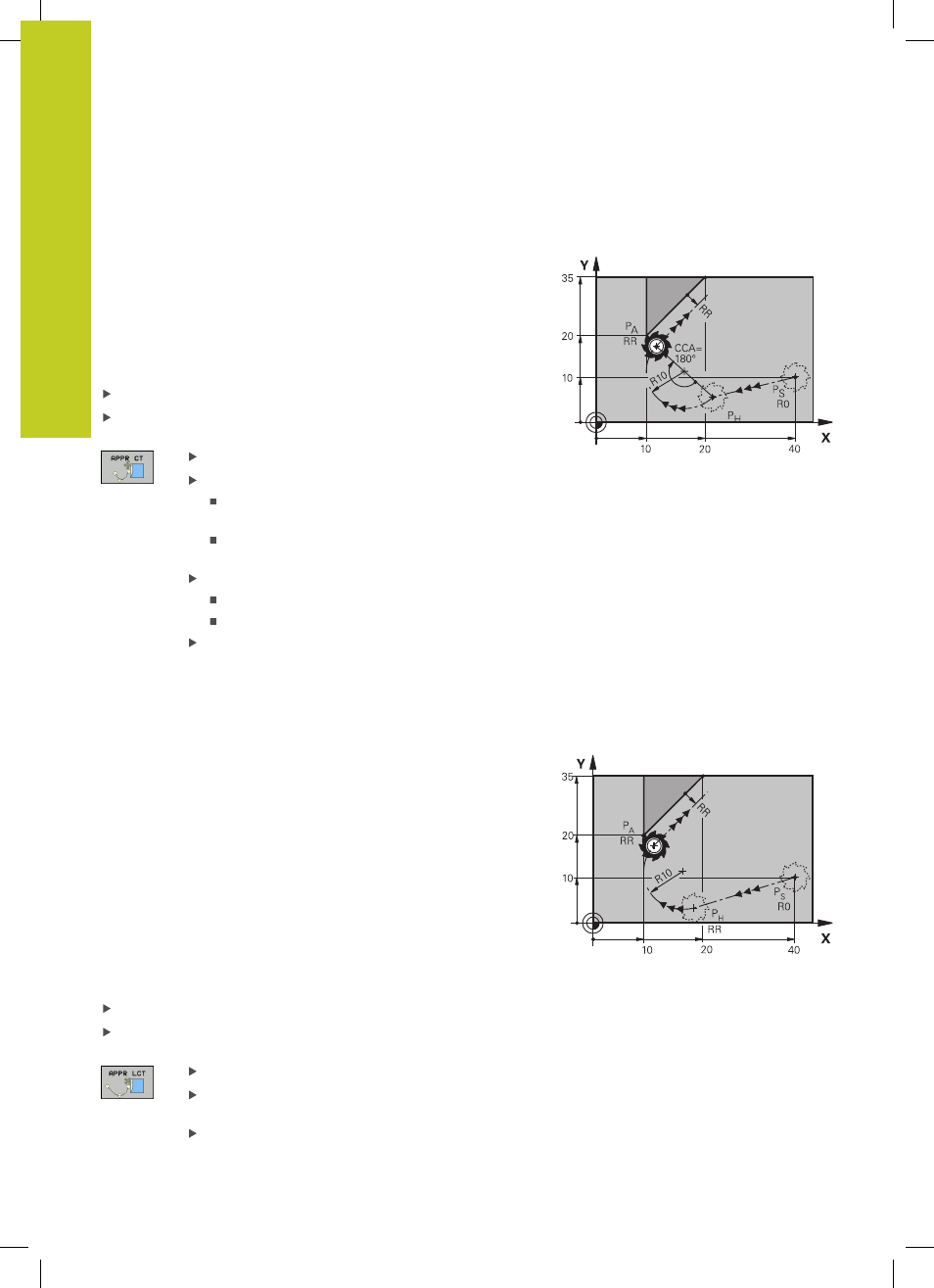

Approche par une trajectoire circulaire avec
raccordement tangentiel:
APPR CT
La TNC guide l'outil sur une droite allant du point initial P
S
jusqu'à
un point auxiliaire P
H
. En partant de là, le premier point du contour
PA est accosté avec une trajectoire circulaire tangente au premier
élément.
La trajectoire circulaire de P
H
à P
A
est définie par le rayon R et
l'angle au centre
CCA. Le sens de rotation de la trajectoire circulaire
dépend du sens d'usinage du premier élément.
Fonction de contournage au choix: Aborder le point initial P
S
Ouvrir le dialogue avec la touche
APPR/DEP et la softkey APPR
CT :
Coordonnées du premier point du contour P
A
Rayon R de la trajectoire circulaire
Approche du côté de la correction d'outil :
Entrer R toujours en positif.
Aborder à partir du côté de la pièce : Entrer R
toujours en négatif.
Angle au centre
CCA de la trajectoire circulaire
CCA doit toujours être positif.
Valeur d’introduction max. 360°
Correction de rayon
G41/G42 pour l'usinage
Approche par une trajectoire circulaire avec
raccordement tangentiel au contour et segment de
droite : APPR LCT
La TNC guide l'outil sur une droite allant du point initial P
S
jusqu'à
un point auxiliaire P
H
. De cette position, l'outil aborde le premier
point du contour P
A
sur une trajectoire circulaire. L'avance
programmée dans la séquence APPR est identique sur toute la
trajectoire de la séquence d'approche (trajet P
S
– P
A
).
Si vous avez programmé, dans la séquence d'approche, les trois
coordonnées des axes principaux X, Y et Z, la TNC effectue
un déplacement simultané sur les trois axes de la position
définie avant la séquence APPR au point auxiliaire PH, puis un
déplacement dans le plan d'usinage de P
H
à P
A
.
La trajectoire circulaire se raccorde tangentiellement à la droite P
S
– P
H
ainsi qu'au premier élément du contour. Ainsi elle est définie
clairement par le rayon R.
Fonction de contournage au choix: Aborder le point initial P
S
Ouvrir le dialogue avec la touche
APPR/DEP et la softkey APPR
LCT :
Coordonnées du premier point du contour P
A
Rayon R de la trajectoire circulaire Introduire R en
positif
Correction de rayon
G41/G42 pour l'usinage
