HEIDENHAIN TNC 320 (77185x-01) ISO programming Manuel d'utilisation
Page 397
![background image](/files/816032/content/doc397.png)
Initialiser le point d'origine sans palpeur 3D 13.4
13
TNC 320 | Manuel utilisateur Programmation en DIN/ISO | 7/2014
397

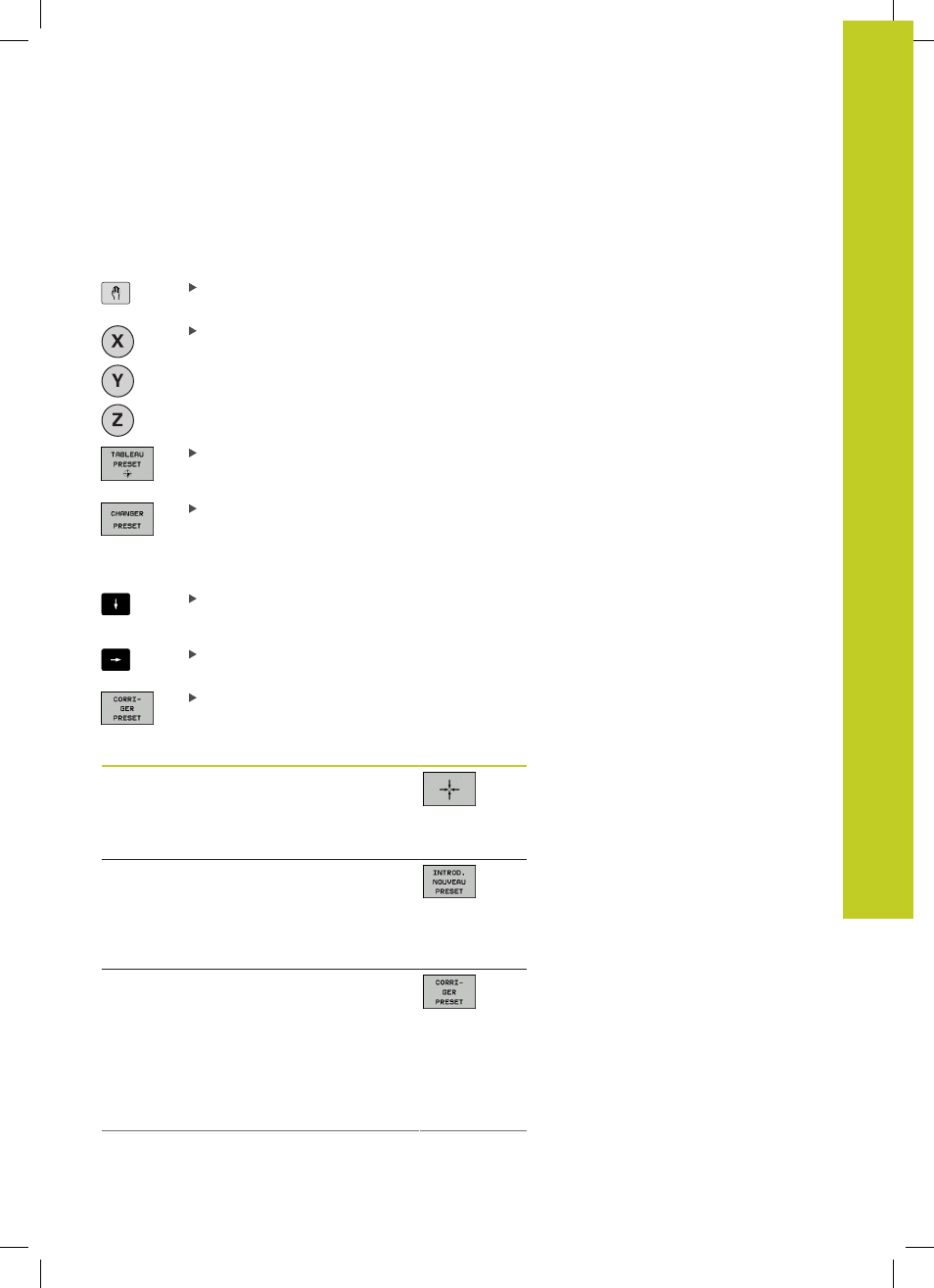

Mémoriser manuellement les points d'origine dans le tableau
Preset
Pour enregistrer des points d'origine dans le tableau Preset,
procédez comme suit :
Sélectionner le
Mode manuel
Déplacer l'outil avec précaution jusqu'à ce qu'il
touche la pièce (l'effleure), ou bien positionner en
conséquence le comparateur
Afficher le tableau Preset : La TNC ouvre le tableau
Preset et positionne le curseur sur la ligne active
du tableau
Sélectionner les fonctions pour l'introduction
Preset: La TNC affiche dans la barre de softkeys
les possibilités d'introduction disponibles.
Description des différentes possibilités : voir
tableau suivant
Dans le tableau Preset, sélectionnez la ligne
que vous voulez modifier (le numéro de ligne
correspond au numéro Preset)
Si nécessaire, sélectionner dans le tableau Preset
la colonne (l'axe) que vous voulez modifier
A l'aide de la softkey, sélectionner l'un des choix
disponibles (voir le tableau suivant)
Fonction
Softkey
Valider directement la position effective de
l’outil (du comparateur) comme nouveau
point d'origine : la fonction ne mémorise le
point d'origine que sur l'axe actuellement en
surbrillance
Affecter une valeur au choix à la position
effective de l'outil (du comparateur) : la
fonction ne mémorise le point d'origine
que sur l'axe actuellement en surbrillance.
Introduire la valeur souhaitée dans la fenêtre
auxiliaire
Décaler en incrémental un point de référence
déjà enregistré dans le tableau: La fonction
ne mémorise le point de référence que
sur l'axe sur lequel se trouve actuellement
la surbrillance. Introduire dans la fenêtre
auxiliaire la valeur de correction souhaitée avec
son signe. Avec l'affichage en pouces (inches)
actif : Entrer la valeur en pouces (inches). La
TNC convertit la valeur saisie en mm.
