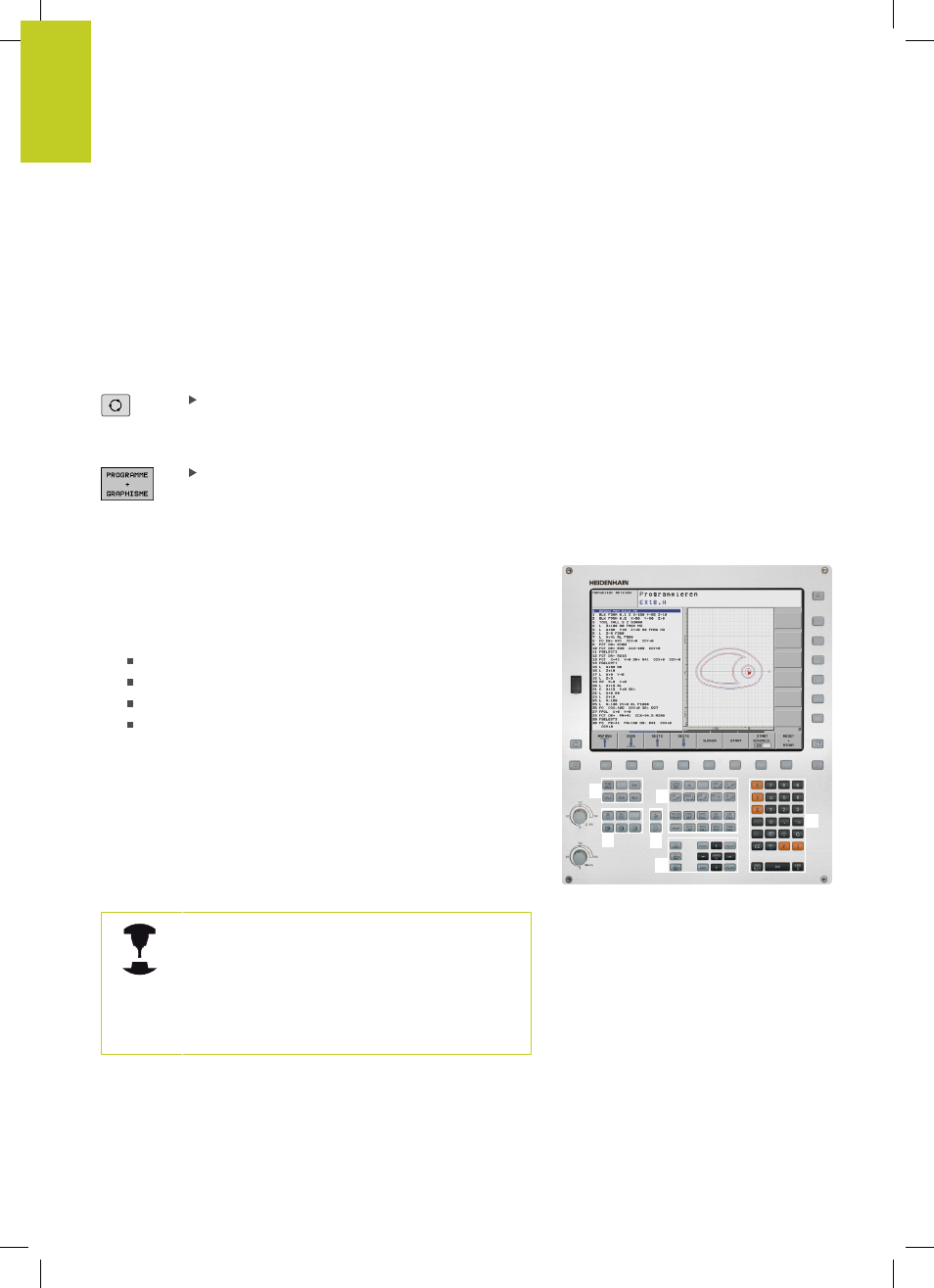

![background image](/files/816032/content/doc066.png)
Introduction
2.2
Ecran et panneau de commande
2
66
TNC 320 | Manuel utilisateur Programmation en DIN/ISO | 7/2014
Définir le partage de l'écran
L'utilisateur sélectionne le partage de l'écran. Ainsi, la TNC peut,
par exemple, afficher le programme en mode Programmation dans
la fenêtre de gauche et afficher un graphique de programmation
dans la fenêtre de droite. Sinon, il est également possible d'afficher
l'articulation des programmes dans la fenêtre de droite ou
d'afficher exclusivement le programme dans une grande fenêtre.
Les fenêtres affichées dans l'écran dépendent du mode de
fonctionnement choisi.
Définir le partage de l'écran :
Appuyer sur la touche de commutation de l'écran:
La barre des softkeys affiche uniquement les
répartions d'écran possibles, voir "Modes de
fonctionnement"
Choisir le partage de l'écran avec la softkey
Panneau de commande
La TNC 320 est livrée avec un panneau de commande intégré. En
alternative, la TNC 320 existe également avec écran séparé du
panneau de commande (avec clavier alphabétique).
1
Clavier alphabétique pour l'introduction de textes, noms de
fichiers et programmation DIN/ISO
2
Gestion de fichiers
Calculatrice
Fonction MOD
Fonction HELP
3
Modes Programmation
4
Modes Machine
5
Ouverture dedialogues de programmation
6
Touches de navigation et instruction de saut
GOTO
7
Saisie de valeurs et sélection d'axe
10
Panneau de commande machine (voir manuel de la machine)
Les fonctions des différentes touches sont résumées au verso de
la première page.
Un certain nombre de constructeurs de machine
n'utilisent pas le panneau de commande standard
HEIDENHAIN. Consultez le manuel de votre
machine !
Les touches externes – touche MARCHE CN ou
ARRET CN, par exemple – sont décrites dans le
manuel de votre machine.
2
3
4
5
6
7
