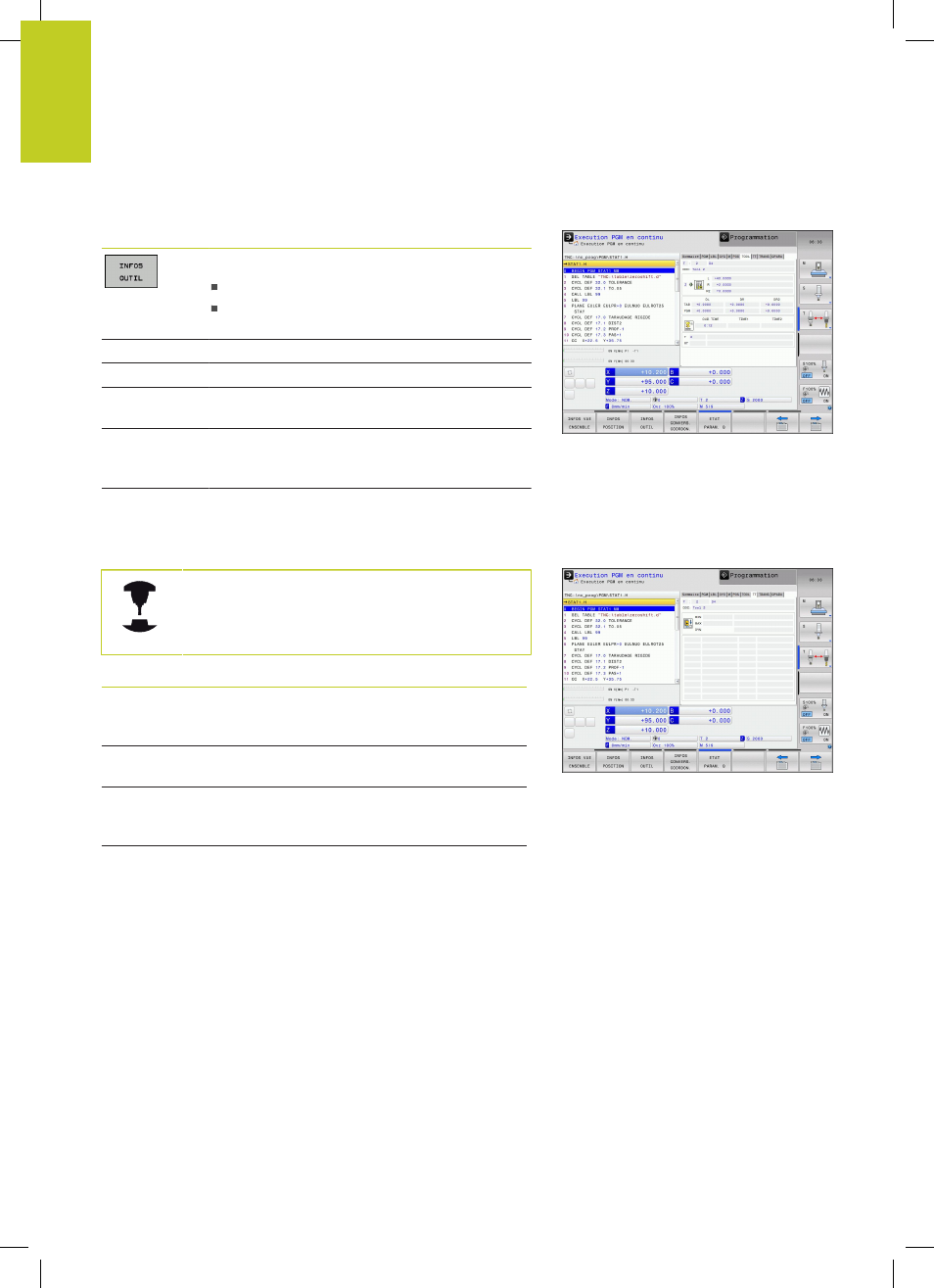

Introduction
2.4
Affichage d'état
2
74
TNC 320 | Manuel utilisateur Programmation en DIN/ISO | 7/2014
Informations sur les outils (onglet TOOL)
Softkey
Signification
Affichage de l'outil actif :
Affichage T : Numéro et nom de l'outil
Affichage RT : Numéro et nom d'un outil
jumeau
Axe d'outil
Longueur et rayon d'outils
Surépaisseurs (valeurs Delta) du tableau
d'outils (TAB) et de
TOOL CALL (PGM)
Temps d'utilisation, temps d'utilisation max.
(TIME 1) et temps d'utilisation max. avec
TOOL
CALL (TIME 2)
Affichage de l'outil programmé et de l'outil
jumeau
Etalonnage d'outils (onglet TT)
La TNC n'affiche l'onglet TT que si cette fonction est
active sur votre machine.
Softkey
Signification
Sélection
directe
impossible
Numéro de l'outil à étalonner
Affichage indiquant si le rayon ou la longueur
d'outil doit être étalonné
Valeurs MIN et MAX d'étalonnage des
différentes dents et résultat de la mesure avec
l'outil en rotation (DYN).
Numéro de la dent de l'outil avec sa valeur de
mesure. L'étoile derrière la valeur de mesure
indique que la tolérance du tableau d'outils a
été dépassée
