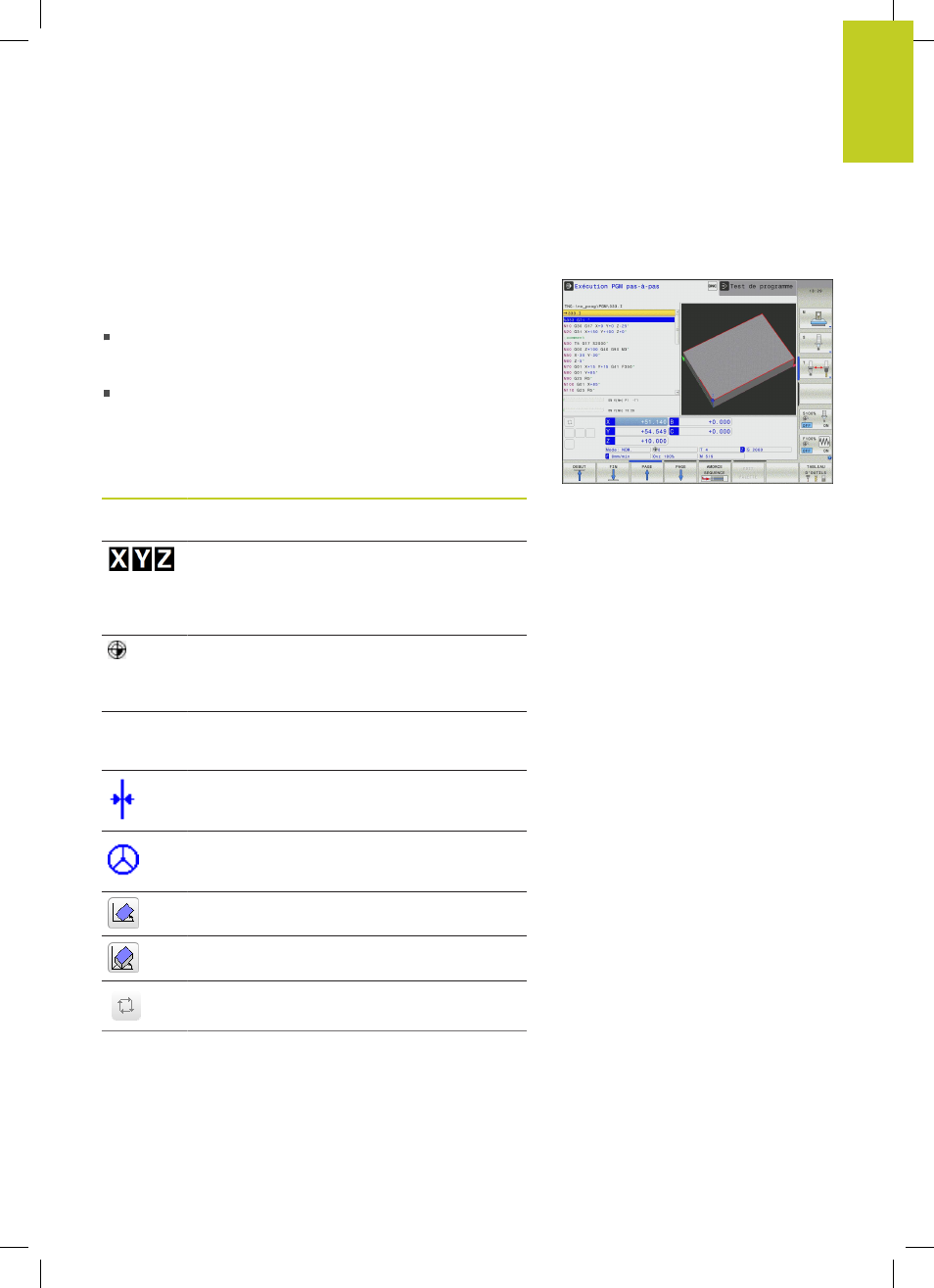

Page 69: Affichage d'état 2.4
![background image](/files/816032/content/doc069.png)
Affichage d'état
2.4
2
TNC 320 | Manuel utilisateur Programmation en DIN/ISO | 7/2014
69
2.4
Affichage d'état
Affichage d'état général
L'affichage d'état général dans la partie basse de l'écran fournit
l'état actuel de la machine. Il apparaît automatiquement dans les
modes
Exécution de programme pas à pas et Exécution de
programme en continu à condition que "graphique" n'ait pas
été sélectionné exclusivement comme affichage
Positionnement avec saisie manuelle.
En mode
Manuel et en mode Manivelle électronique, l'affichage
d'état apparaît dans la grande fenêtre.
Informations de l'affichage d'état
Symbole
Signification
EFF
Affichage de positions : mode eff, nom ou chemin
restant
Axes machine ; la TNC affiche les axes auxiliaires
en caractères minuscules. L'ordre et le nombre
d'axes affichés sont définis par le constructeur
de votre machine. Consultez le manuel de votre
machine
Numéro du point d'origine courant du tableau
Preset. Si le point d'origine a été initialisé
manuellement, la TNC ajoute le texte
MAN
derrière le symbole
F S M
L'affichage de l'avance en pouces correspond au
dixième de la valeur active. Vitesse de rotation S,
avance F, fonction auxiliaire active M
L'axe est bloqué
L'axe peut être déplacé avec la manivelle
Les axes sont déplacés en tenant compte de la
rotation de base
Les axes sont déplacés dans un plan d'usinage
incliné
Aucun programme n'est actif
