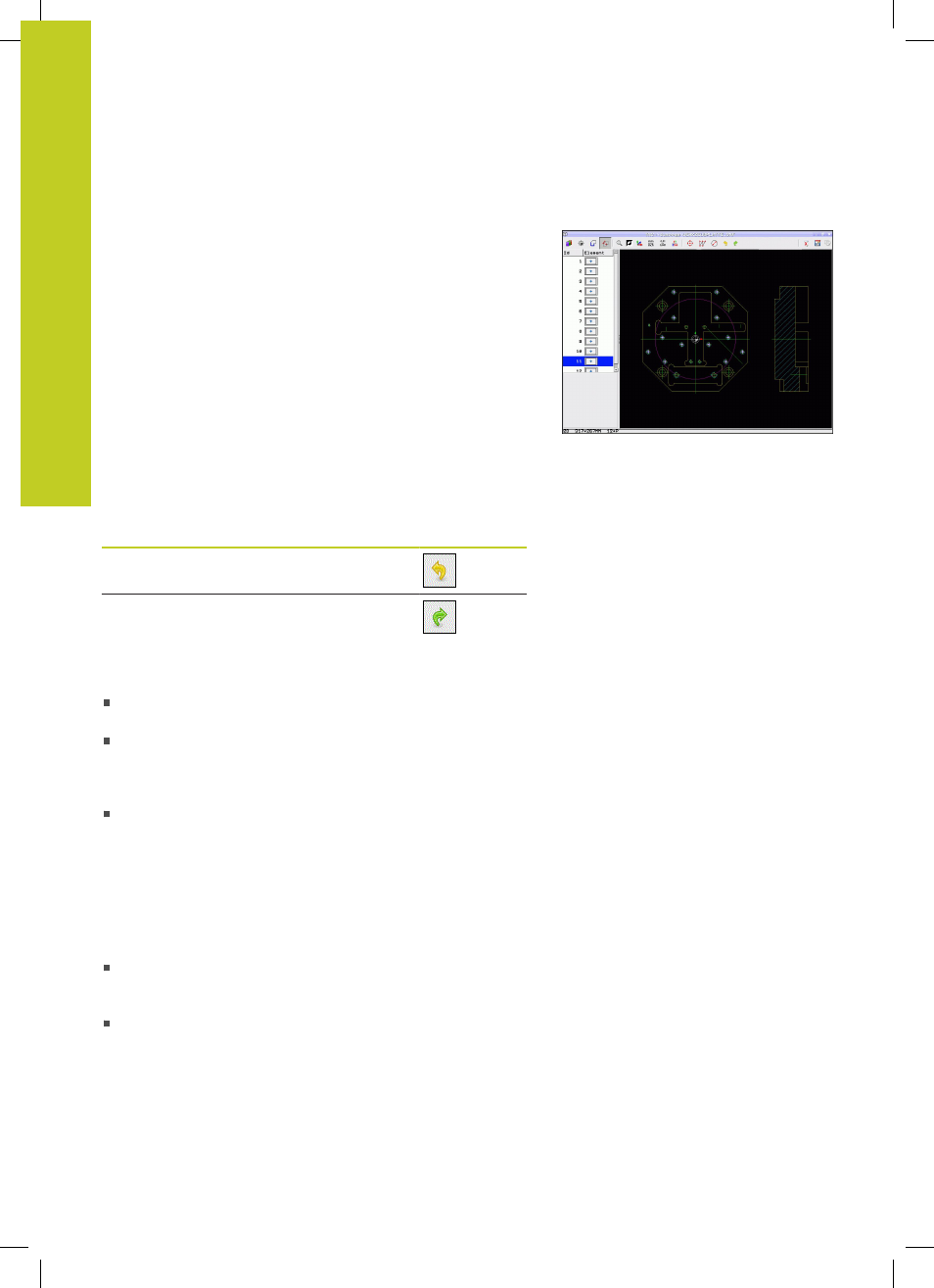

![background image](/files/816032/content/doc232.png)
Programmation : importation de données d'un fichier DXF
7.1
Traiter les fichiers DXF (option de logiciel)
7
232
TNC 320 | Manuel utilisateur Programmation en DIN/ISO | 7/2014
Informations concernant les éléments
La TNC affiche en bas et à gauche de l'écran les coordonnées de la
position d'usinage sur laquelle vous avez cliqué en dernier dans la
fenêtre de gauche ou de droite.
Annuler les actions
Vous pouvez annuler les quatre dernières actions que vous avez
exécutées dans le mode de sélection des positions d'usinage. Pour
cela, les icônes suivantes sont disponibles :
Fonction
Icône
Annuler la dernière action
Répéter la dernière action
Fonctions de la souris
Agrandir ou réduite est possible de la façon suivante avec la souris :
Déterminer le cadre de zoom en déplaçant la souris tout en
maintenant appuyé son bouton gauche
Si vous utilisez une souris avec une molette, vous pouvez
utiliser cette dernière pour augmenter ou réduire le zoom. Le
centre du zoom est situé à l'endroit où se trouve le pointeur de
la souris.
Il vous suffit de cliquer une fois sur l'icône de la loupe ou
d'effectuer un double clic avec le bouton droit de la souris pour
rétablir l'affichage par défaut.
L'affichage actuel peut être décalé en maintenant appuyé le bouton
central de la souris.
Avec le mode 3D actif, vous pouvez tourner et basculer l'affichage
en maintenant le bouton droit de la souris enfoncé.
Désélectionner les positions sélectionnées :
Pour désélectionner à nouveau plusieurs positions, créez une
zone de sélection avec le bouton gauche de la souris tout en
maintenant la touche Ctrl enfoncée.
Pour désélectionner à nouveau certaines positions, cliquez sur
les positions concernées avec le bouton gauche de la souris
tout en maintenant la touche Ctrl enfoncée.
