Premier pas avec la TNC 320
1.3
Programmer la première pièce
1
52
TNC 320 | Manuel utilisateur Programmation en DIN/ISO | 7/2014
Créer un programme avec cycles

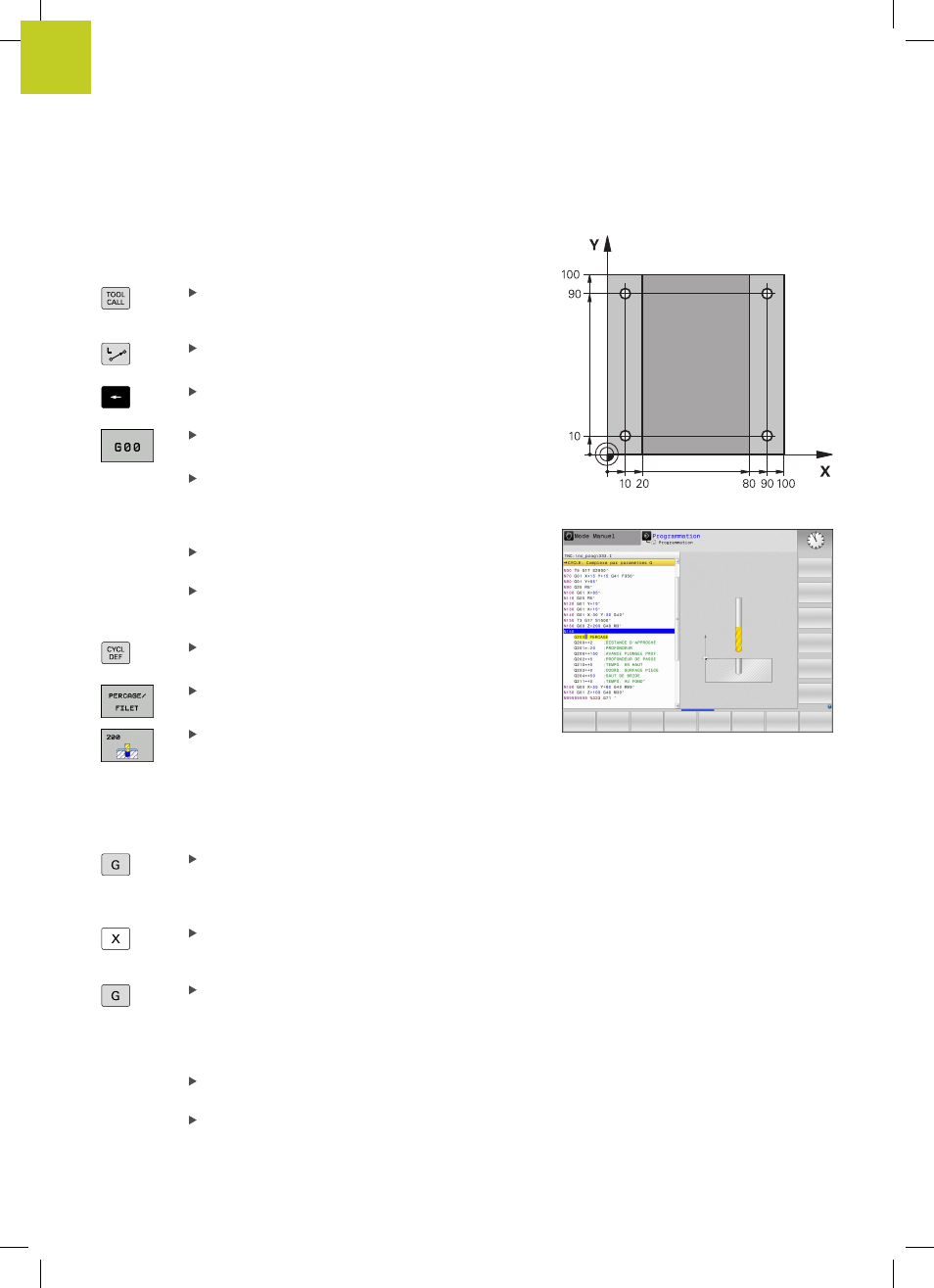

Les trous sur la figure de droite (profondeur 20 mm) doivent être
usinés avec un cycle de perçage standard. La pièce brute a déjà été
définie.
Appeler outil : Entrez les données d'outil.
Confirmez chaque entrée en ENT, AXE OUTIL PAS
FORGET
Appuyez sur la touche
L pour ouvrir une séquence
de programme pour un déplacement linéaire.
Passez dans la zone de saisie des fonctions G avec
la touche Flèche gauche.
Sélectionnez la softkey
G0 pour un déplacement
en avance rapide.
Dégager l'outil : Appuyez sur la touche d'axe
orange
Z pour un dégagement dans l'axe d'outil
et indiquez la valeur de la position à approcher, par
exemple 250. Valider avec la touche
ENT.
Corr. de rayon : Valider RL/RR/sans corr.? avec la
touche ENT : N'activer aucune correction de rayon
Valider
Fonction auxiliaire M? avec la touche
END : La TNC mémorise la séquence de
déplacement indiquée.
Appeler le menu des cycles
Afficher les cycles de perçage
Sélectionne le cycle de perçage standard 200 : La
TNC lance le dialogue pour la définition du cycle.
Introduisez successivement tous les paramètres
demandés par la TNC et validez chaque saisie
avec la touche
ENT. Sur la partie droite de l'écran,
la TNC affiche également un graphique qui
représente le paramètre correspondant du cycle
Entrer
0 pour approcher la première position de
perçage : Entrer les
coordonnées de la position de
perçage, activer l'arrosage et la broche et appeler
le cycle avec
M99.
Entrer
0 pour approcher d'autres positions de
perçage : Entrer les
coordonnées des différentes
positions de perçage et appeler le cycle avec
M99.
Entrer
0 pour dégager l'outil : Appuyez sur la
touche d'axe orange
Z pour un dégagement dans
l'axe d'outil et indiquez la valeur de la position à
approcher, par exemple 250. Valider avec la touche
ENT.
Corr. de rayon : Valider RL/RR/sans corr.? avec la
touche ENT : N'activer aucune correction de rayon
Fonction auxiliaire M? Entrer M2 pour la fin de
programme et valider avec la touche END : La TNC
mémorise la séquence de déplacement indiquée.
