Contournage : coordonnées cartésiennes
6.4
6
TNC 320 | Manuel utilisateur Programmation en DIN/ISO | 7/2014
203

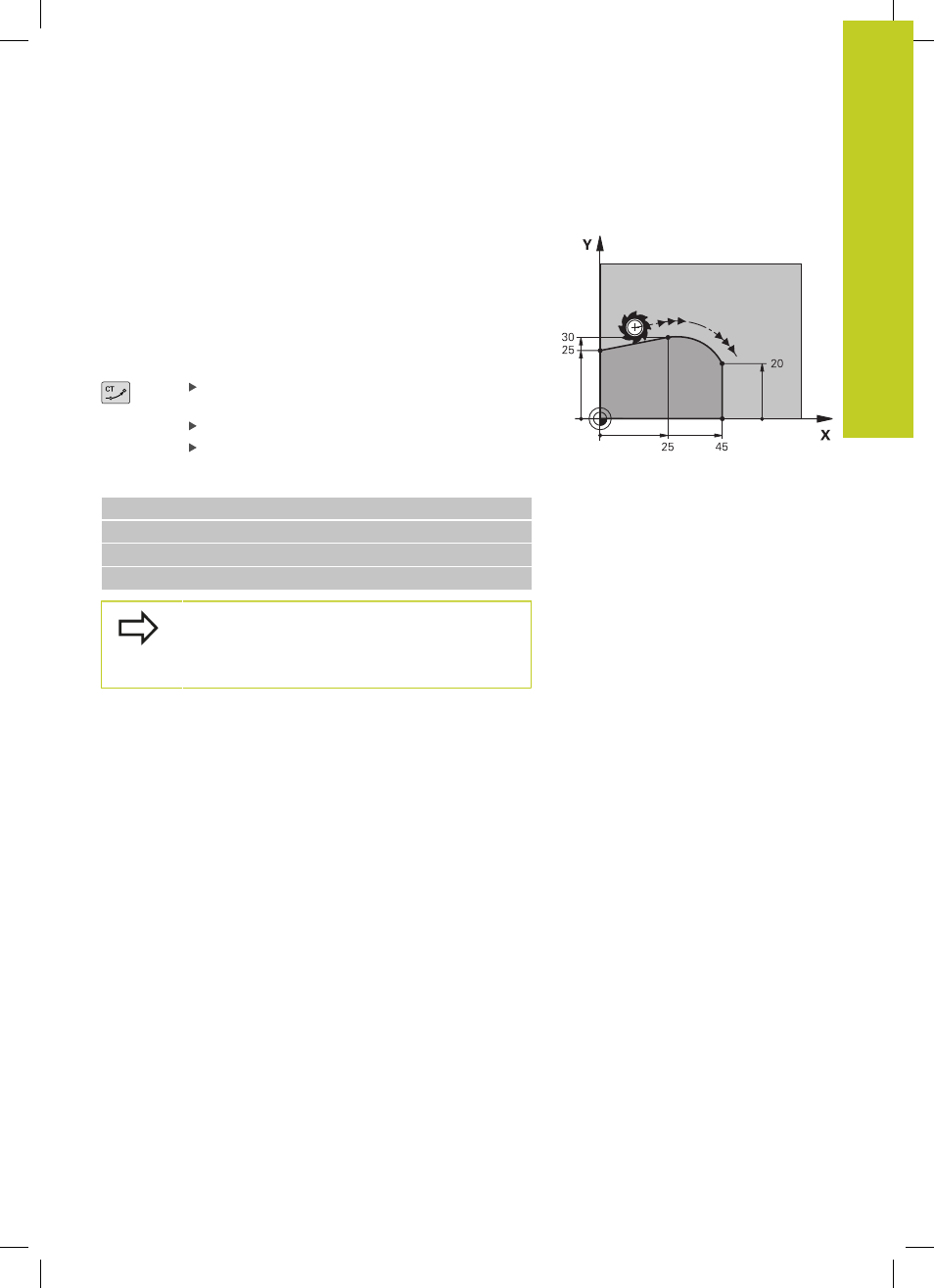

Trajectoire circulaire G06 avec raccordement tangentiel
L'outil se déplace sur un arc de cercle tangent à l'élément de
contour programmé précédemment.
Un raccordement est "tangentiel" si aucune discontinuité ni
angle vif n'existent au point de contact des éléments, ceux-ci
s'enchaînant d'une manière continue.
Programmez directement avant la séquence
G06 l'élément de
contour auquel se raccorde l'arc de cercle tangent. Pour cela, au
moins deux séquences de positionnement sont nécessaires
Coordonnées du point final de l'arc de cercle, si
nécessaire :
Avance F
Fonction auxiliaire M
Exemple de séquences CN
N70 G01 G41 X+0 Y+25 F300 M3 *
N80 X+25 Y+30 *
N90 G06 X+45 Y+20 *
G01 Y+0 *
La séquence
G06 et l'élément de contour
programmé avant doivent contenir les deux
coordonnées du plan dans lequel l’arc de cercle doit
être exécuté !
