Représenter la pièce brute dans la zone d'usinage
15.2
15
TNC 320 | Manuel utilisateur Programmation en DIN/ISO | 7/2014
449
15.2
Représenter la pièce brute dans la
zone d'usinage
Application

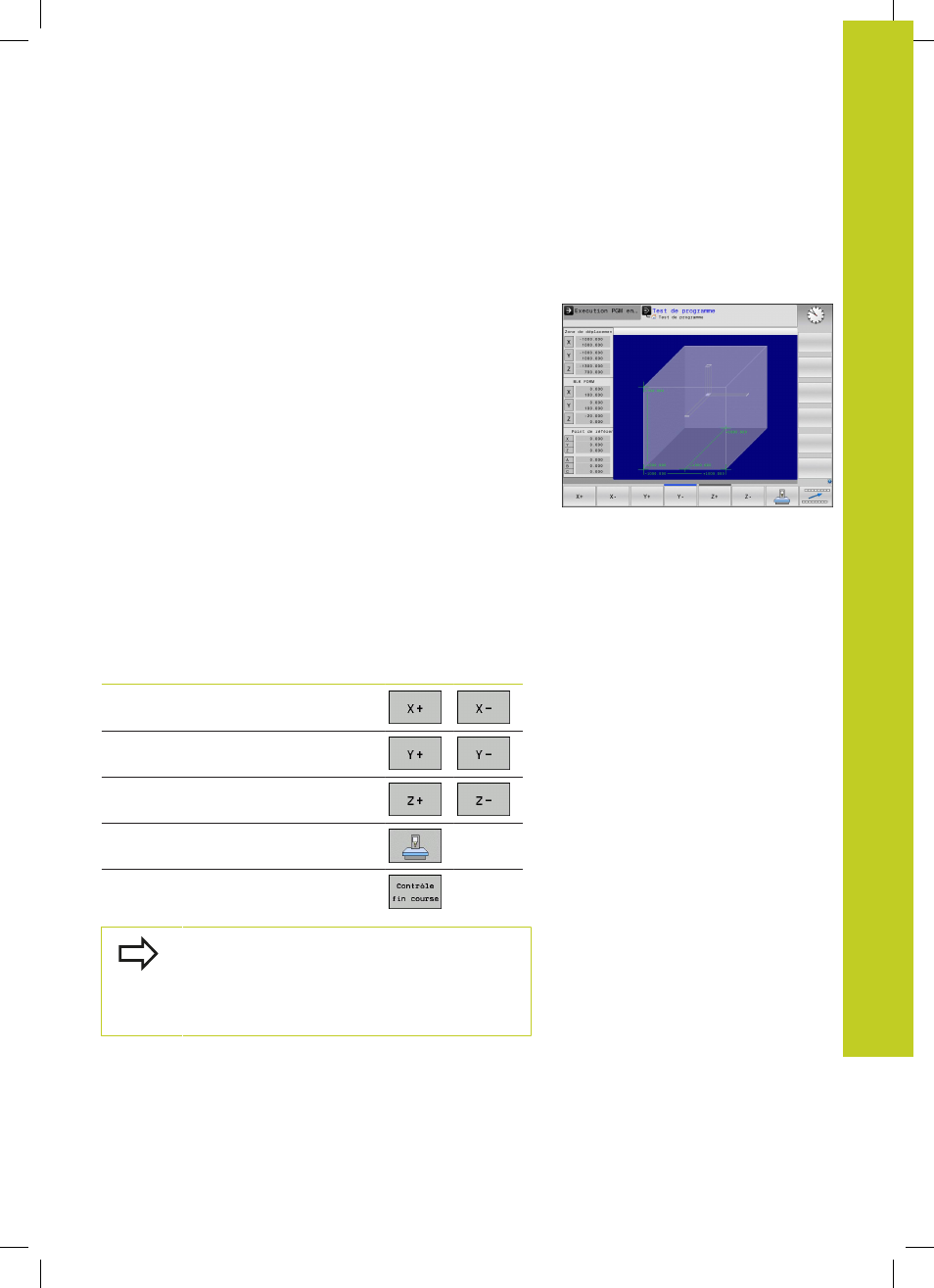

En mode
Test de programme, vous pouvez contrôler
graphiquement la position de la pièce brute ou du point d'origine et
activer la surveillance de la zone d'usinage : Pour cela, appuyez sur
la softkey
PIECE BR. DANS ZONE D'USINAGE. La softkey Contrôle
fin course (deuxième barre de softkeys) vous permet d'activer ou
de désactiver la fonction.
Un parallélépipède transparent représente la pièce brute dont les
dimensions figurent dans le tableau
BLK FORM. La TNC utilise
les dimensions de la définition de la pièce brute du programme
sélectionné. Le parallélépipède de la pièce brute définit le
système de coordonnées dont le point-zéro est à l'intérieur du
parallélépipède de la zone de déplacement.
La position de la pièce brute à l'intérieur de la zone de travail
n'a normalement aucune influence sur le test du programme.
Toutefois, si vous activez la surveillance de la zone d'usinage, vous
devez décaler „graphiquement“ la pièce brute de manière à ce
qu'elle soit située à l'intérieur de la zone d'usinage. Pour cela,
utilisez les softkeys situées dans le tableau.
Vous pouvez en outre activer le point d'origine actuel pour le mode
de fonctionnement
Test de programme (voir tableau suivant).
Fonction
Softkeys
Décaler la pièce brute dans le sens
positif/négatif de X
Décaler la pièce brute dans le sens
positif/négatif de Y
Décaler la pièce brute dans le sens
positif/négatif de Z
Afficher la pièce brute par rapport au
dernier point d'origine initialisé
Activation ou désactivation de la fonction
de surveillance
Notez que vous pouvez également représenter la
pièce brute dans la zone d'usinage sous forme de
parallélépipède avec
BLK FORM CYLINDER.
En utilisant
BLK FORM ROTATION, aucune pièce
brute n'est représentée dans la zone d'usinage.
