Ecran et panneau de commande
2.2
2
TNC 320 | Manuel utilisateur Programmation en DIN/ISO | 7/2014
65
2.2
Ecran et panneau de commande

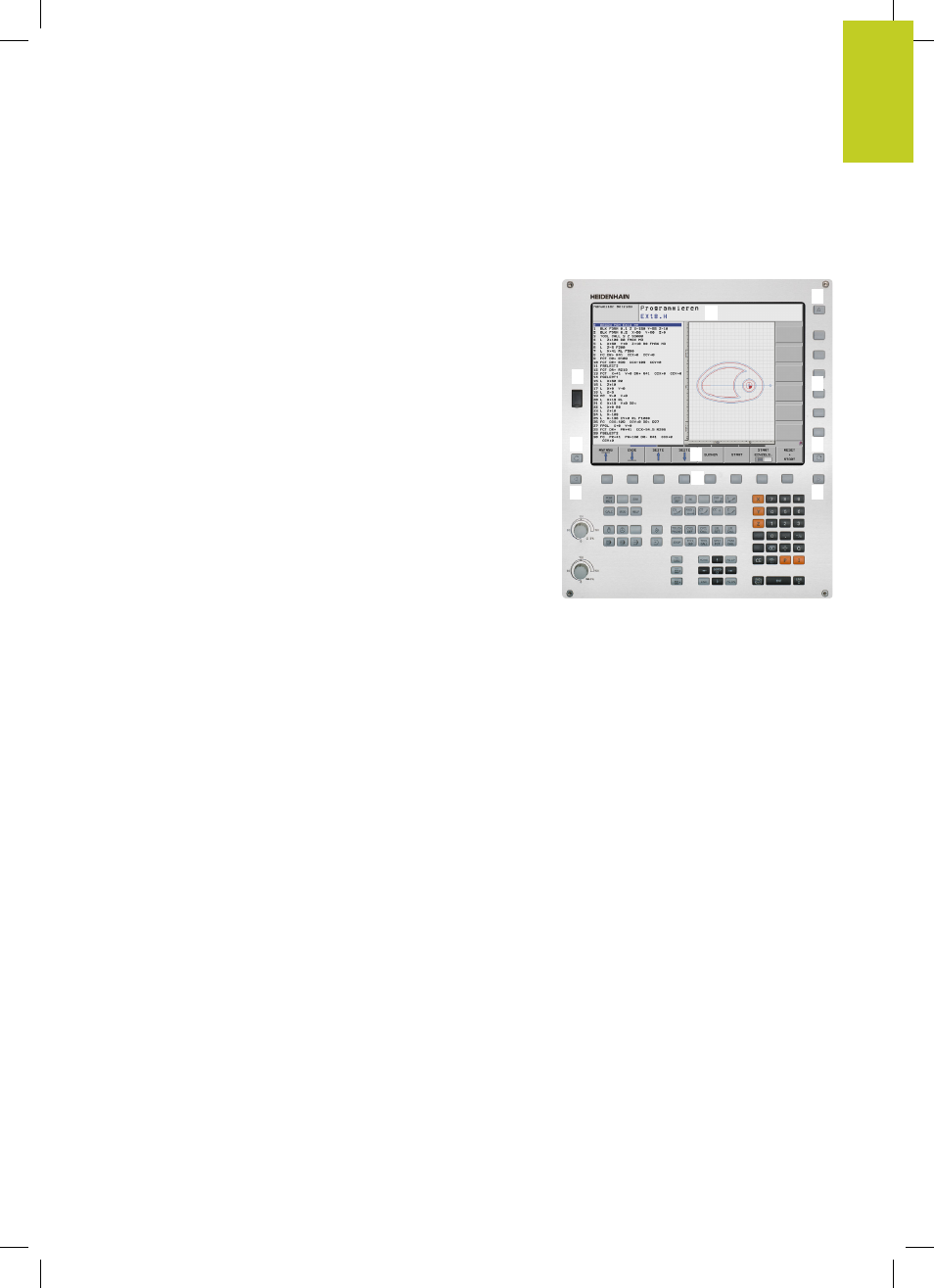

Ecran
La TNC est livrable en version compacte ou en version avec écran
et panneau de commande séparés. Dans les deux versions, la TNC
est équipée d'un écran plat couleurs TFT 15 pouces.
1
En-tête
Lorsque la TNC est sous tension, l'écran affiche en en-
tête les modes de fonctionnement sélectionnés: modes
Machine à gauche et modes Programmation à droite. Un
champ plus grand, en haut de l'écran indique le mode de
fonctionnement et affiche également les questions de dialogue
et les messages (exception : si la TNC se trouve en mode
graphique).
2
Softkeys
En bas de l'écran, la TNC affiche d'autres fonctions dans
une barre de softkeys. Vous sélectionnez ces fonctions avec
les touches situées en dessous. De petits curseurs situés
directement au-dessus de la barre de softkeys indiquent
le nombre de barres de softkeys qu'il est possible de
sélectionner avec avec les touches fléchées positionnées à
l'extérieur. La barre de softkeys active est signalée par un trait
plus clair.
3
Touches de sélection des softkeys
4
Touches de commutation des softkeys
5
Définition du partage de l'écran
6
Touche de commutation de l'écran entre les modes Machine et
Programmation
7
Touches de sélection des softkeys destinées au constructeur
de la machine
8
Touches de commutation des softkeys pour les softkeys des
constructeurs de machines
9
Prise USB
2
3
4
5
8
9
6
7
1
4
