Contournage : coordonnées polaires
6.5
6
TNC 320 | Manuel utilisateur Programmation en DIN/ISO | 7/2014
209

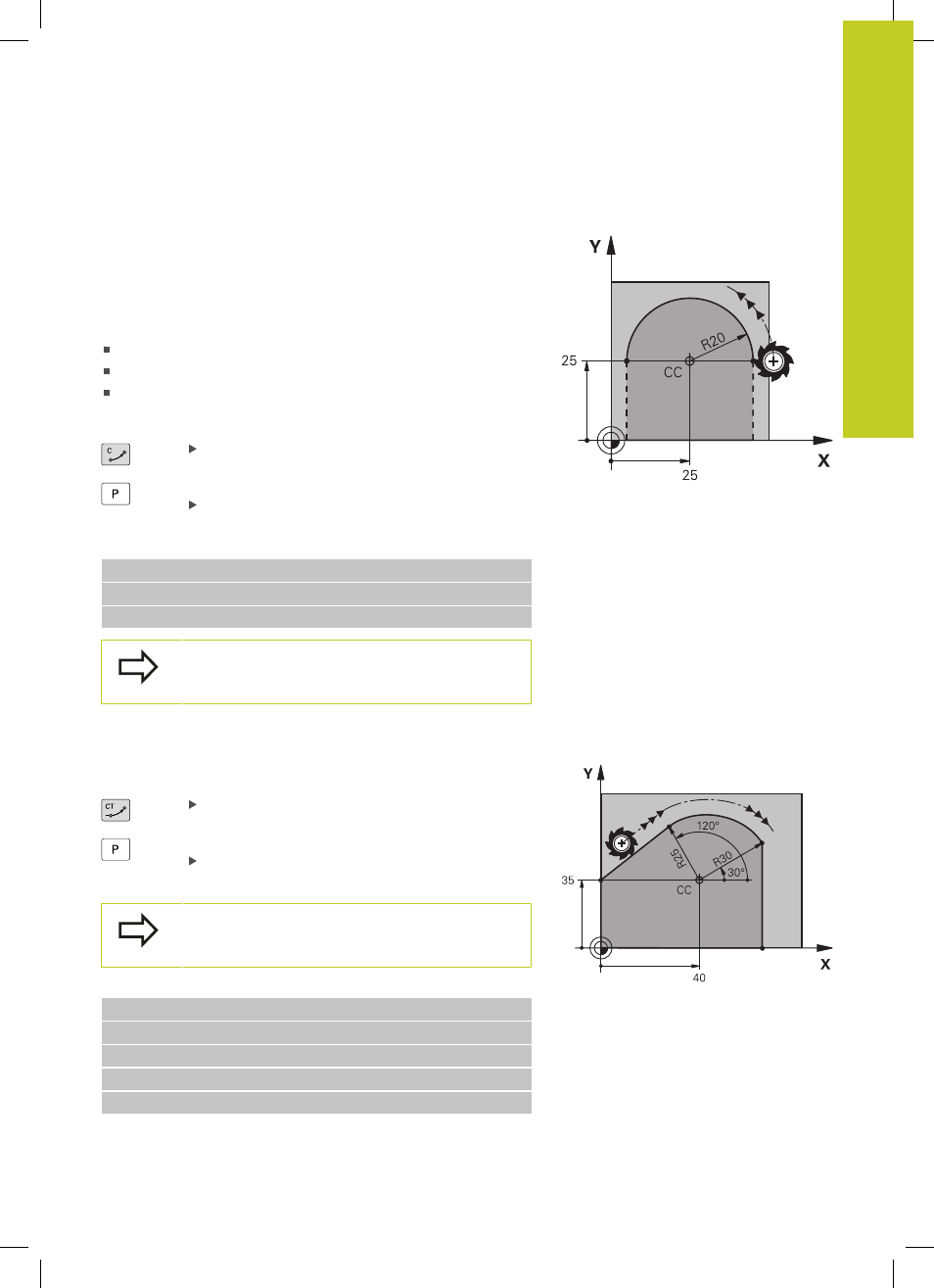

Trajectoire circulaire G12/G13/G15 autour du pôle I, J
Le rayon des coordonnées polaires
R est en même temps le rayon
de l'arc de cercle.
R est défini par la distance séparant le point
initial du pôle
I, J. La dernière position d'outil programmée avant la
trajectoire circulaire correspond au point de départ de la trajectoire
circulaire.
Sens de rotation
Sens horaire :
G12
Sens anti-horaire :
G13
Sans indication du sens de rotation :
G15. La TNC déplace
l'outil sur la trajectoire circulaire avec le dernier sens de rotation
programmé.
Angle des coordonnées polaires H : Position
angulaire du point final du cercle entre –
99999,9999° et +99999,9999°
Sens de rotation DR
Exemple de séquences CN
N180 I+25 J+25 *
N190 G11 G42 R+20 H+0 F250 M3 *
N200 G13 H+180 *
En coordonnées incrémentales, introduire le même
signe pour DR et PA..
Trajectoire circulaire G16 avec raccordement tangentiel
L'outil se déplace sur une trajectoire circulaire tangente à un
élément de contour précédent.
Rayon des coordonnées polaires R : Distance du
point final de la trajectoire circulaire par rapport au
pôle
I, J
Angle des coordonnées polaires H : Position
angulaire du point final de la trajectoire circulaire
Le pôle n’est
pas
le centre du cercle !
Exemple de séquences CN
N120 I+40 J+35 *
N130 G01 G42 X+0 Y+35 F250 M3 *
N140 G11 R+25 H+120 *
N150 G16 R+30 H+30 *
N160 G01 Y+0 *
