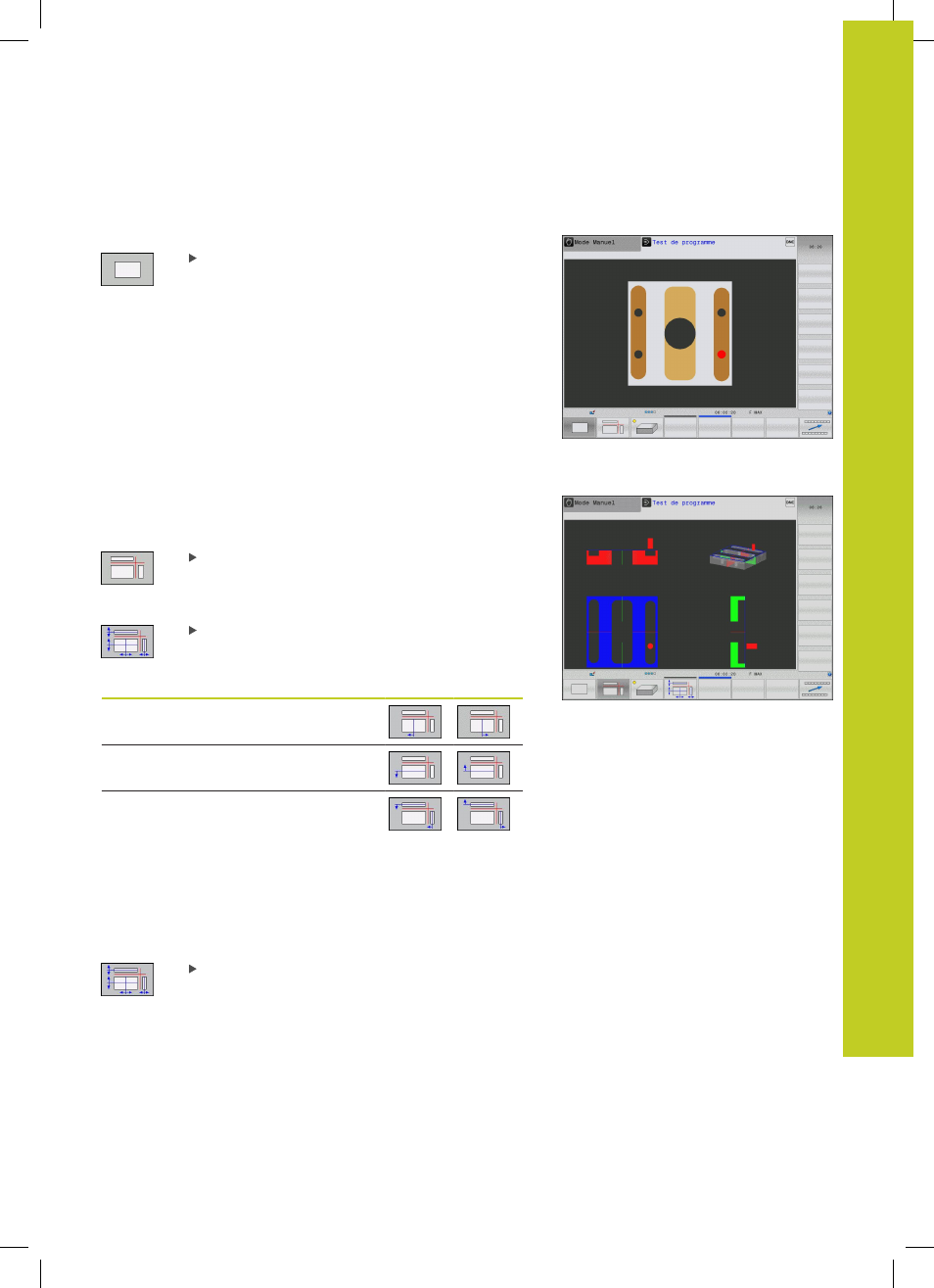

Vue de dessus, Représentation dans 3 plans, Graphiques 15.1 – HEIDENHAIN TNC 320 (77185x-01) ISO programming Manuel d'utilisation
Page 443
Graphiques
15.1
15
TNC 320 | Manuel utilisateur Programmation en DIN/ISO | 7/2014
443
Vue de dessus
Sélectionner la vue de dessus :
Appuyer sur la softkey Vue de dessus
Représentation dans 3 plans
La représentation affiche trois plans de coupe et un modèle 3D,
comme un dessin technique.
Sélectionner la représentation en 3 plans :
Appuyer sur la softkey Représentation en 3 plans
Déplacer les plans de coupe :
Sélectionner les fonctions pour déplacer le plan de
coupe : La TNC affiche les softkeys suivantes
Fonction
Softkeys
Déplacer le plan de coupe vertical à
droite ou à gauche
Déplace le plan de coupe vertical en
avant ou en arrière
Déplace le plan de coupe horizontal en
haut ou en bas
La position du plan de coupe est visible dans le modèle 3D pendant
le déplacement.
Par défaut, le plan de coupe se trouve au centre de la pièce brute,
dans le plan d'usinage, sur l'arête supérieure de la pièce brute,
dans l'axe d'outil.
Amener des plans de coupe dans la position de base (par défaut) :
Sélectionner la fonction permettant de réinitialiser
les plans de coupe
