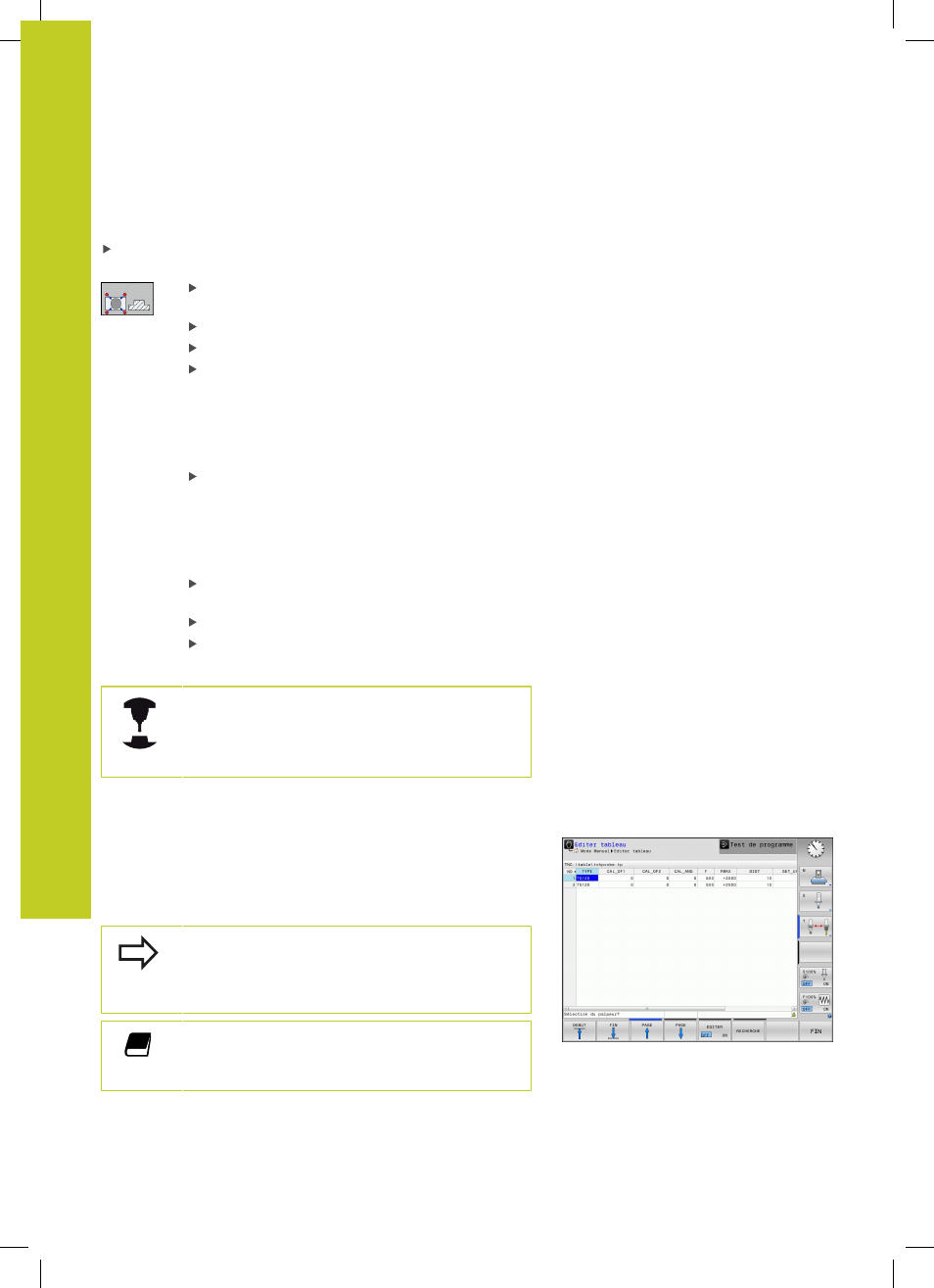

Mode manuel et réglages
13.6 à commutation
13
412
TNC 320 | Manuel utilisateur Programmation en DIN/ISO | 7/2014
Pour l'étalonnage manuel avec un tenon ou un tampon de
calibration, procédez de la manière suivante :
En
mode Manuel, positionner la bille de palpage au centre, au-
dessus du mandrin de calibrage.
Sélectionner la fonction d'étalonnage : Appuyer
sur la softkey
ETAL. R.
Introduire le diamètre du tenon
Introduire la distance d'approche
Nouvel angle de broche étalonné : Angle de
broche avec lequel l'étalonnage est exécuté.
La TNC utilise par défaut la valeur CAL_ANG
contenue dans le tableau des palpeurs. Si vous
changez la valeur, la TNC mémorise la valeur dans
le tableau des palpeurs lors de l'étalonnage.
Palper : appuyer sur la touche START externe. Le
palpeur 3D palpe tous les points nécessaires selon
une routine de palpage automatique, et calcule le
rayon actif de la bille de palpage. Si une mesure
avec une rotation de 180° est possible, la TNC
calcule le désaxage.
Vérifier les résultats (modifier les valeurs si
nécessaire)
Appuyer sur la softkey
OK pour valider les valeurs
Appuyer sur la softkey
FIN pour quitter la fonction
d'étalonnage
La machine doit avoir été préparée par le
constructeur pour pouvoir déterminer l'excentrement
de la bille de palpage.
Consultez le manuel de votre machine !
Afficher les valeurs d'étalonnage
La TNC mémorise la longueur effective et le rayon effectif du
palpeur dans le tableau d'outils. La TNC mémorise l'excentrement
du palpeur dans le tableau des palpeurs dans la colonne
CAL_OF1
(axe principal) et
CAL_OF2 (axe secondaire) Pour afficher les valeurs
mémorisées, appuyez sur la softkey
Tableau palpeurs.
Assurez-vous que le bon numéro d'outil est
actif lorsque vous utilisez le palpeur et ce,
indépendamment du fait que le cycle palpeur soit
exécuté en mode Automatique ou en mode
Manuel
Pour de plus amples informations sur le tableau des
palpeurs, veuillez consulter le Manuel d'utilisation,
Programmation des cycles.
