Aborder et quitter le contour 6.3 – HEIDENHAIN TNC 320 (77185x-01) ISO programming Manuel d'utilisation
Page 189
![background image](/files/816032/content/doc189.png)
Aborder et quitter le contour
6.3
6
TNC 320 | Manuel utilisateur Programmation en DIN/ISO | 7/2014
189
Exemple de séquences CN
N50 G00 G40 G90 X-30 Y+50 *
Point de départ
N60 G01 G41 X+0 Y+50 F350 *
Premier point du contour
N70 G26 R5 *
Approche tangentielle avec rayon R = 5 mm
. . .
PROGRAMMER LES ÉLÉMENTS DU CONTOUR
. . .
Dernier point du contour
N210 G27 R5 *
Sortie tangentielle avec rayon R = 5 mm
N220 G00 G40 X-30 Y+50 *
Point final
Résumé : formes de trajectoires pour l'approche et la
sortie de contour
Les fonctions
APPR (en anglais approach = approche) et DEP (en
anglais departure = départ) sont activées avec la touche
APPR/DEP.

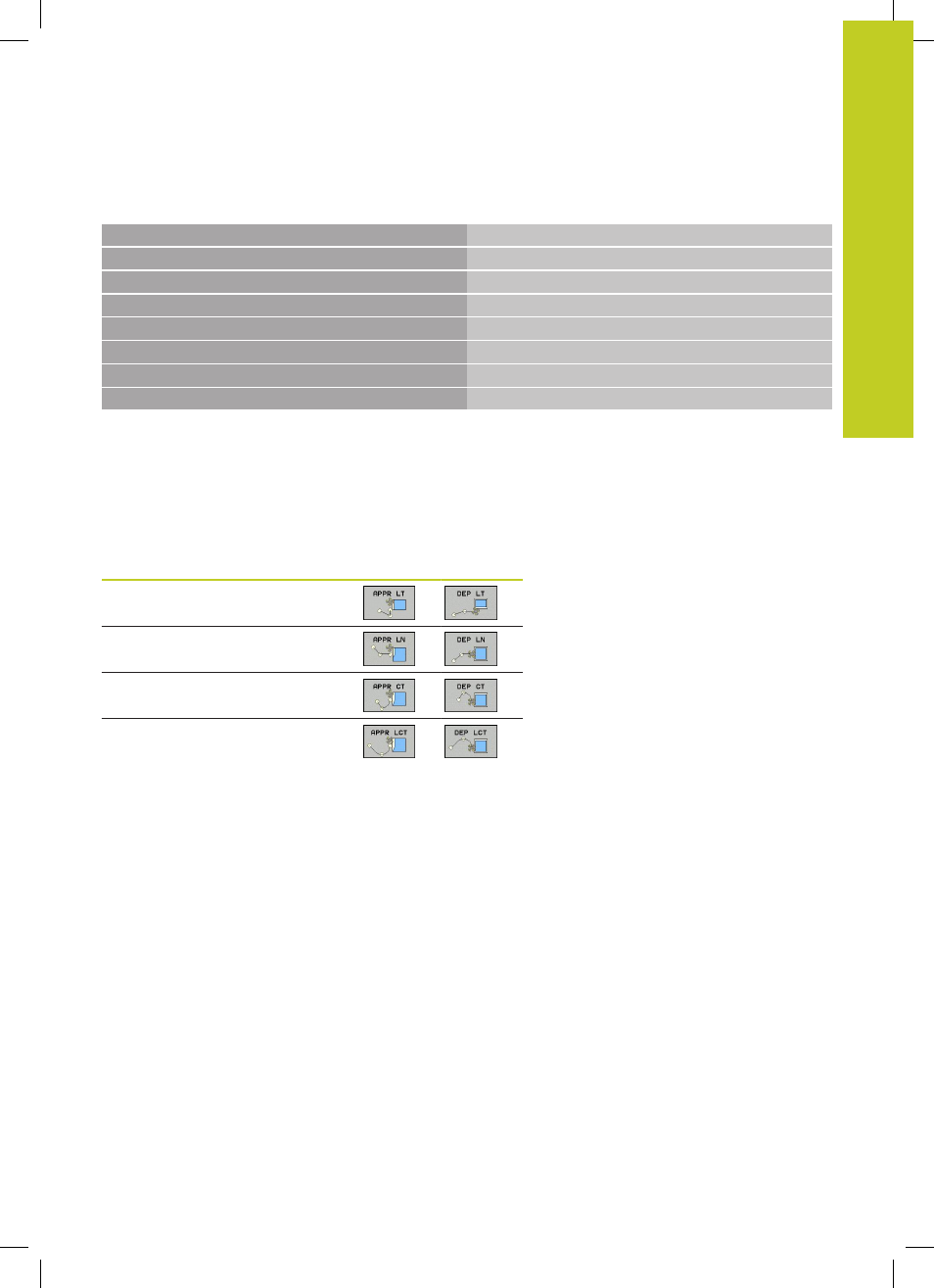

Les formes de contour suivantes peuvent être sélectionnées par
softkeys :
Fonction
Approche
Sortie
Droite tangente
Droite perpendiculaire au point du
contour
Trajectoire circulaire avec
raccordement tangentiel
Trajectoire circulaire avec
raccordement tangentiel au contour,
approche et sortie vers un point
auxiliaire à l'extérieur du contour,
sur un segment de droite avec
raccordement tangentiel
Accoster et quitter sur une trajectoire hélicoïdale
En accostant et en quittant sur une trajectoire hélicoïdale (hélice),
l'outil se déplace dans le prolongement de l'hélice et se raccorde
ainsi au contour avec une trajectoire circulaire tangentielle. Pour
cela, utilisez la fonction
APPR CT ou DEP CT.
