Traiter les fichiers DXF (option de logiciel)
7.1
7
TNC 320 | Manuel utilisateur Programmation en DIN/ISO | 7/2014
221

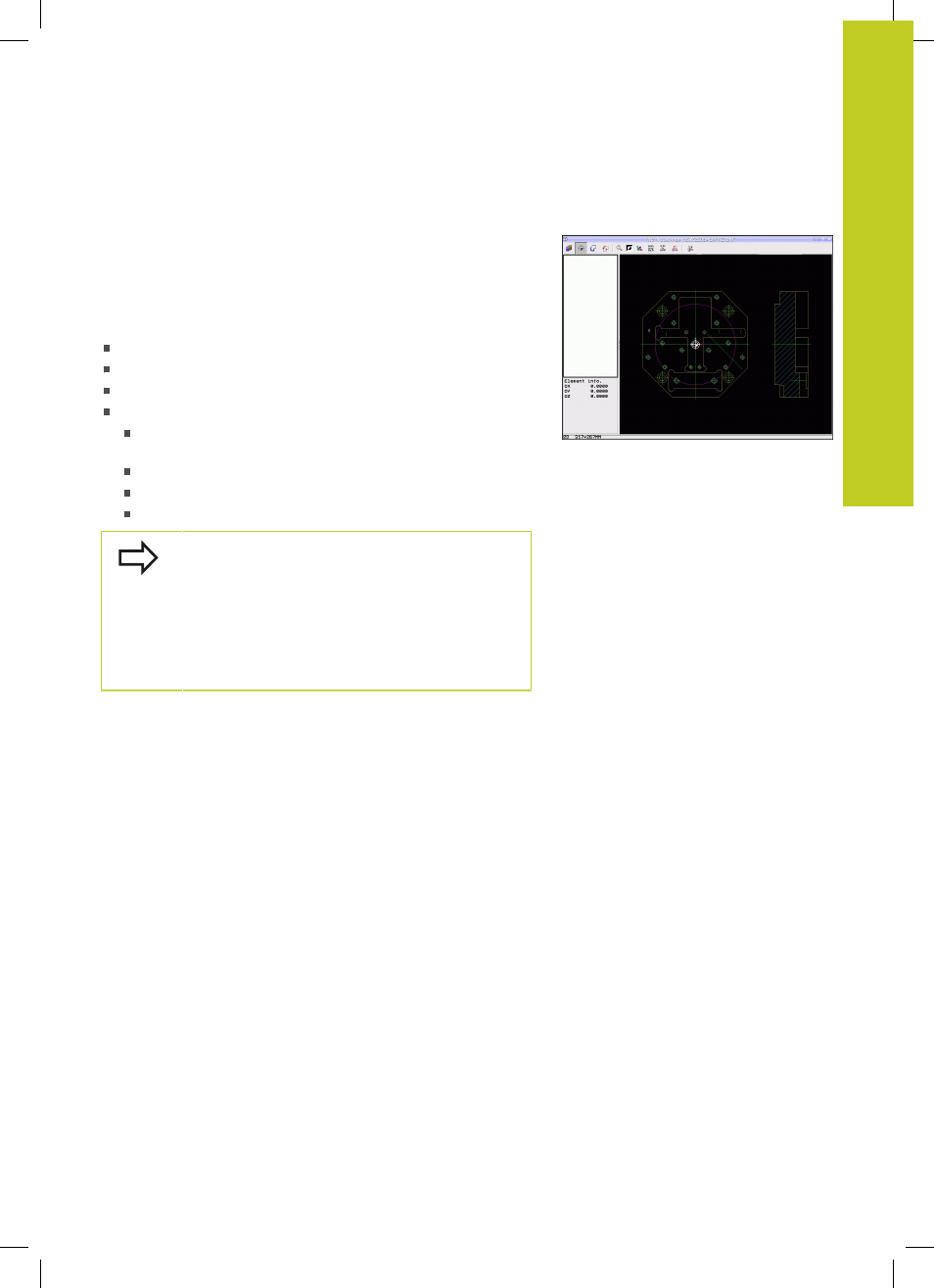

Initialiser le point d'origine
Le point zéro du plan du fichier DXF n'est pas toujours situé de
manière à ce que vous puissiez l'utiliser directement comme point
d'origine pièce. Pour cela, la TNC propose une fonction qui permet,
en cliquant sur un élément, de positionner le point zéro du dessin à
une position judicieuse.
Vous pouvez définir le point d'origine aux positions suivantes :
Au point de départ, au point final ou au milieu d'une droite
Au point de départ ou au point final d'un arc de cercle
Au changement de cadran d'un cercle entier ou à son centre
Au point d'intersection de
Droite – droite, y compris si le point d'intersection se trouve
dans le prolongement de la droite
Droite – arc de cercle
Droite – cercle entier
Cercle – cercle (un arc de cercle ou un cercle entier)
Pour définir un point d'origine, vous devez utiliser
le pavé tactile du clavier de la TNC ou une souris
connectée au port USB.
Vous pouvez toujours modifier le point d'origine
lorsque le contour est déjà sélectionné. La TNC ne
calcule les données réelles du contour seulement
si vous mémorisez le contour sélectionné dans un
programme de contour.
