Borniers d’alimentation en
tension pour groupes à
séparation des potentiels

fonctionnement du bus K ou le mode de fonctionnement interne des
borniers et coupleurs de bus. Il existe de nombreux outils logiciels qui
facilitent l'étude, la configuration et l'utilisation de ce système.

Via trois contacts d'alimentation, la tension de service est transmise aux
borniers suivants. Par la mise en œuvre de borniers d'alimentation en
tension, vous pouvez organiser les barrettes de borniers en groupes à
potentiels distincts. Les borniers d'alimentation ne sont pas pris en
considération lors de la commande des borniers; ils peuvent être disposés
à n'importe quel endroit dans la barrette.

Dans une barrette de borniers, vous pouvez placer jusqu'à 64 borniers,
borniers d'alimentation en tension et bornier terminal y compris.


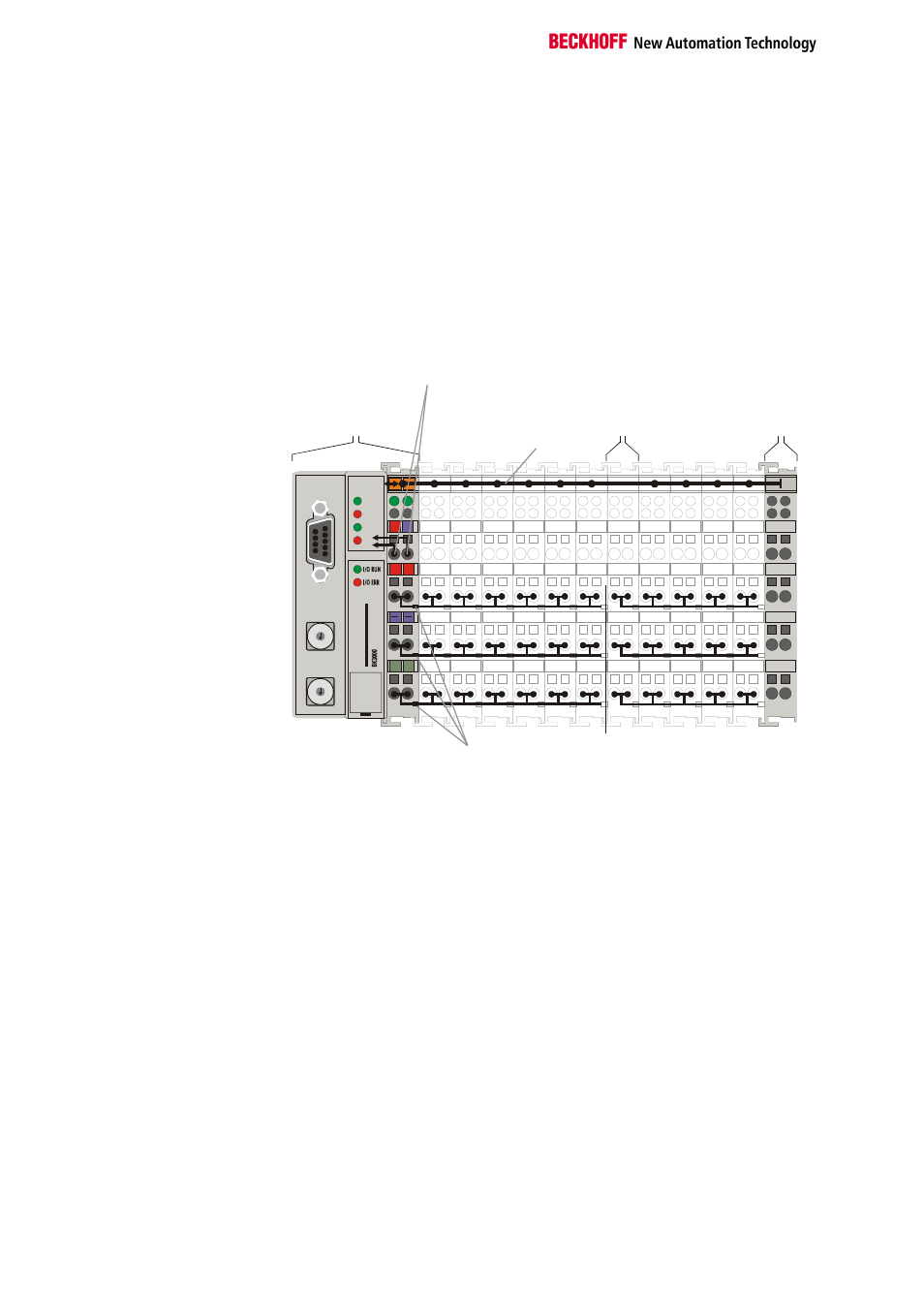

Le principe du bornier de
bus

02

01

+ +

PE PE

RUN

BF

DIA

PROFIBUS

B

E

C

K

H

O

F

F

24V

0V

0

9

8

7

6

5

4

3

2

1

0

9

8

7

6

5

4

3

2

1

Bus K

Bornier terminal

Isolation de
potentiels

Bornier
d’alimentation
en tension

Contacts
d’alimentation

Coupleur de
bus Profibus
BK3000

Tension
d’alimentation
pour le
coupleur de bus


Coupleurs de bus pour
différents systèmes de bus
de terrain

Différents coupleurs de bus peuvent être utilisés pour connecter les
barrettes de borniers rapidement et facilement aux différents systèmes de
bus de terrain. Même un équipement ultérieur sur un autre système de bus
de terrain est possible. Le coupleur de bus se charge de toutes les tâches
de contrôle et de commande qui sont nécessaires pour l'utilisation des
borniers de bus raccordés. L'utilisation et la configuration des borniers de
bus sont exclusivement réalisées via le coupleur de bus. Bus de terrain,
bus K et niveau E/S sont isolés galvaniquement.

Si l'échange de données via le bus de terrain n'a temporairement pas lieu,
l'état des compteurs est conservé, les sorties numériques sont mises sur 0
et

les

sorties

analogiques

prennent

une

valeur

paramétrable

individuellement pour chaque sortie au moment de la mise en service.
