Coupleur PROFIBUS BK3xx0 dans PROFIBUS DP
BK3xxx/LC3100
33
de plus amples informations.
Les connexions courantes aux API sont l'IM308-B et l'IM308-C comme
maîtres DP Profibus et le CP5431 comme maître DP et FMS.
Au sujet de l'échange de données avec le Siemens S5, des informations
détaillées sur l'IM308-B sont reprises dans le manuel Système de
périphériques décentralisés ET200, n° de commande 6ES5 895-6SE11 de
Siemens. Ce manuel explique l'utilisation du logiciel ET200COM. Dans
l'annexe B, "Accès aux périphériques décentralisés", on explique les règles
à suivre pour garantir la cohérence.
Pour la connexion au maître du Profibus-DP IM308-C, il existe un
programme Windows COM PROFIBUS ainsi qu'une vaste documentation.
Conjointement avec le Siemens S5, il est recommandé de combiner
l'IM308-C en raison de son utilisation conviviale et de la possibilité
d'attribuer des adresses de périphériques par octet. Les versions
supérieures à la 2.1 sont particulièrement agréables à utiliser. Elles
permettent de lire un fichier type étendu. Les réglages garantissant la
cohérence des données prennent automatiquement en charge les
enregistrements du fichier type. (Les illustrations des pages précédentes
sont extraites du logiciel COM PROFIBUS).

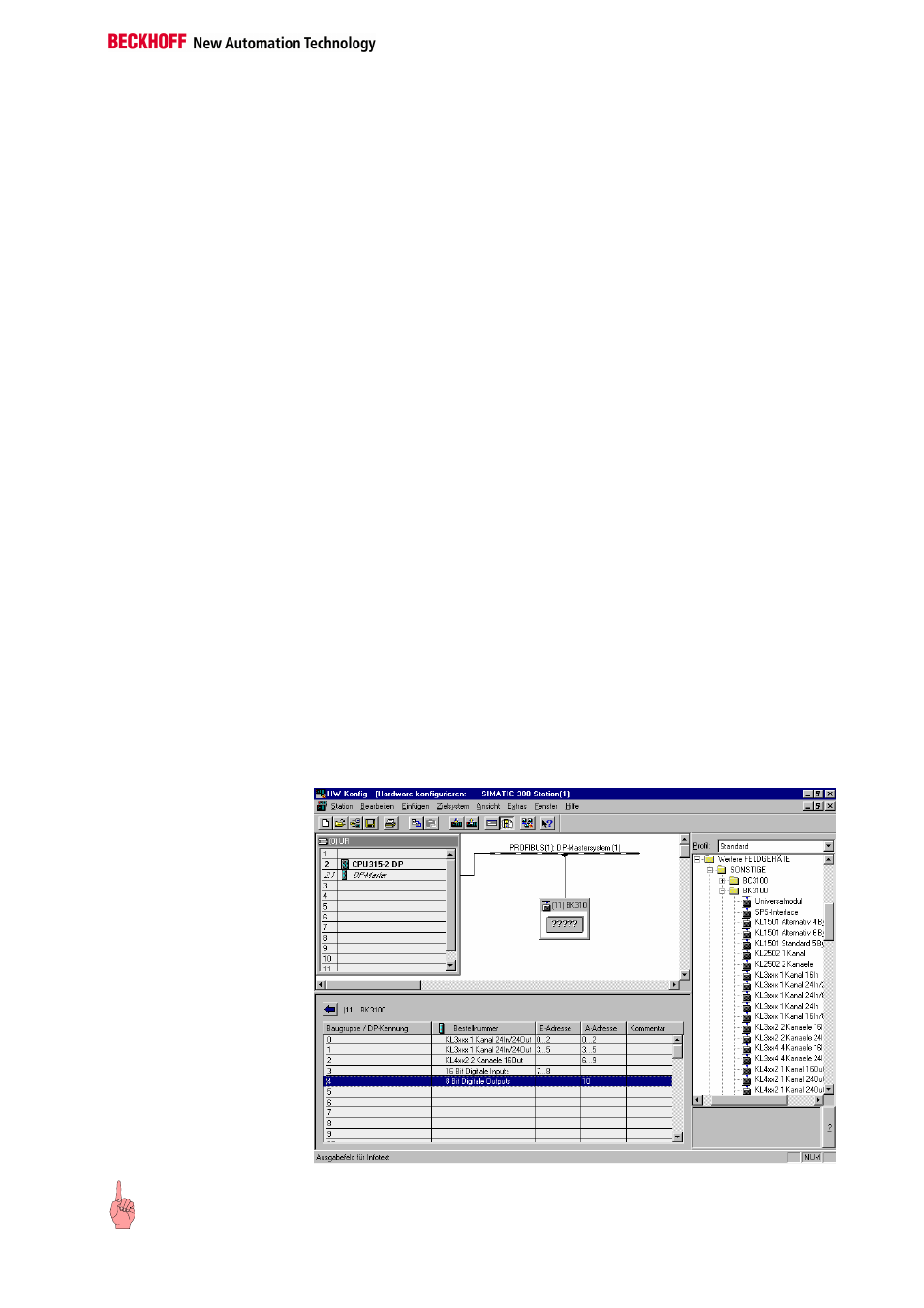

Exemple pour S7
Ajouter GSD
Pour ajouter un esclave (Slave) Beckhoff dans la commande, le
configurateur de matériel est lancé. Dans le point de menu 'Extras', un
nouveau fichier GSD peut être installé. On choisit pour cela le répertoire ou
le lecteur dans lequel le nouveau fichier GSD se trouve. A la fin de
l'installation, on retrouve le nouvel esclave (Slave) dans le catalogue sous
la rubrique «Weitere Feldgeräte» / «Sonstige» (Autres appareils de terrain /
Divers).
Avant de pouvoir ajouter l'esclave (Slave), un réseau Profibus doit être
présent. La suite de la procédure correspond à l' "Initiation rapide" décrite
précédemment.
Indication
Quand la longueur des données dépasse 4 octets et que la commande S7
est utilisée, il faut employer les modules SFC14 / SFC15 pour lire et/ou
écrire les données de manière cohérente. Sans ces modules, on ne peut
