d'état par lequel on accède à un grand bloc de registres de 64 octets. Via
ces registres, on peut, par exemple, faire passer un thermocouple du type
K au type S. Le mot pour les données utiles devient toujours un mot
IN/OUT quand on utilise l'octet de contrôle/d'état. L'attribution des
adresses d'entrée/sortie est indispensable pour pouvoir accéder aux
registres.
Une description détaillée des identifications possibles se trouve en annexe
et dans les descriptions des borniers correspondants.
Protection de la cohérence
des données La cohérence des données d'une station est garantie par le protocole de
transmission du Profibus. La cohérence sur l'ensemble de l'image du
processus peut être obtenue par l'activation dans les maîtres (Masters) des
modes de fonctionnement "SYNC" et "FREEZE".

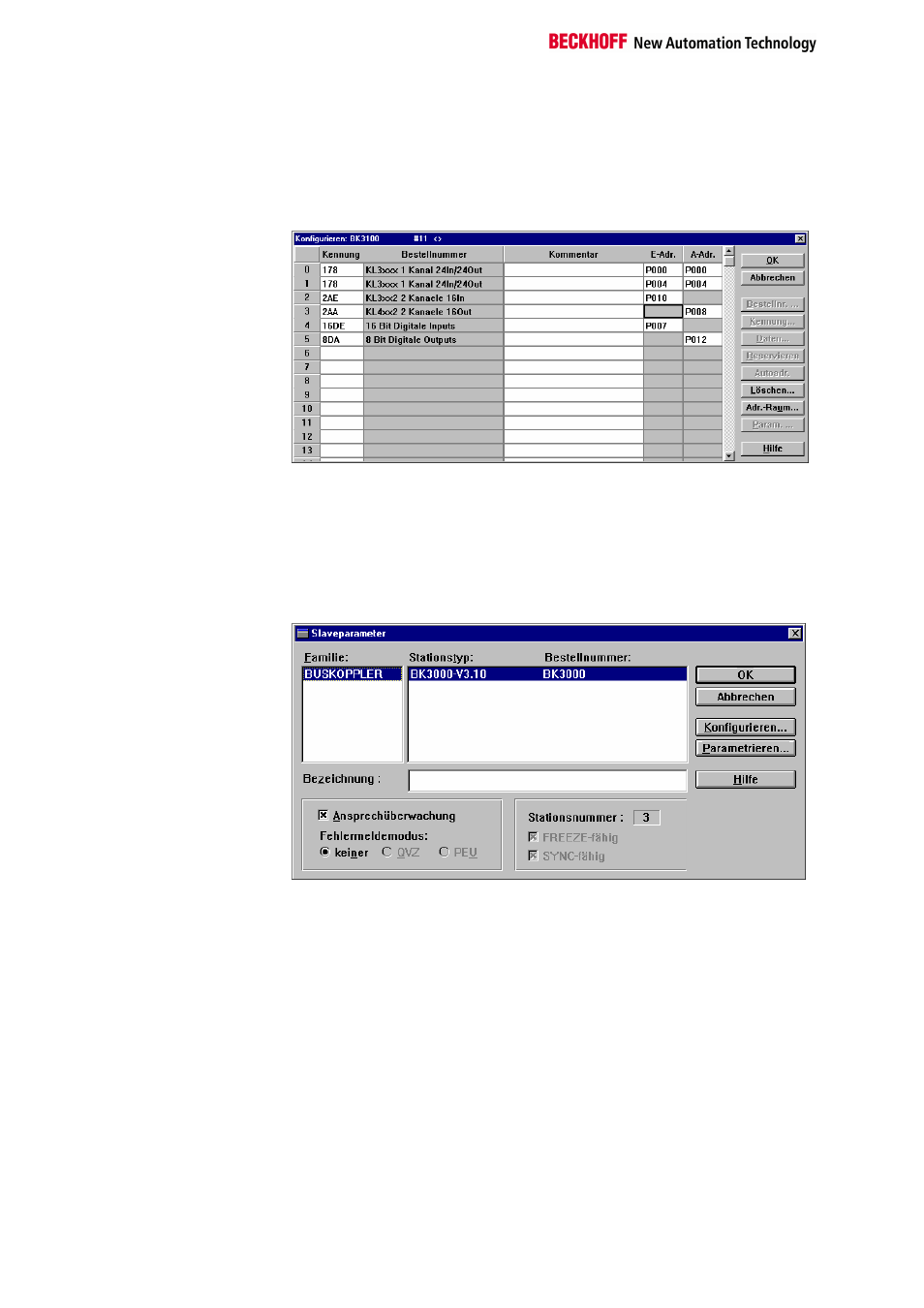

Pour les paramètres d'esclaves (Slaves), les modes FREEZE et SYNC
sont présélectionnés. Ils ne peuvent pas être désactivés (voir illustration).
Le logiciel de commande se charge du contrôle des modes FREEZE et
SYNC.
En enclenchant le contrôle de réponse, on s'assure qu'en cas de panne de
la station correspondante, le maître (Master) génère un message d'erreur
et le logiciel de commande peut entamer un traitement spécial. Le contrôle
de réponse peut être sélectionné individuellement pour chaque station. Le
contrôle de réponse est enclenché par défaut. Le logiciel COM PROFIBUS
affiche un message d'avertissement quand le contrôle devrait être
désactivé.
L'accès asynchrone du processeur de la commande (la plupart des API)
dans la zone de données du maître PROFIBUS (Master) peut conduire à
des incohérences. Avec la configuration d'un "signal multi-octet" et la
cohérence des modules dans le logiciel de configuration COM PROFIBUS
pour l'IM308-C, la cohérence est automatiquement garantie. Pour d'autres
connexions de maître (Master), reportez-vous au manuel du fabricant pour
