Principes de base
14 B3xxx/LC3100

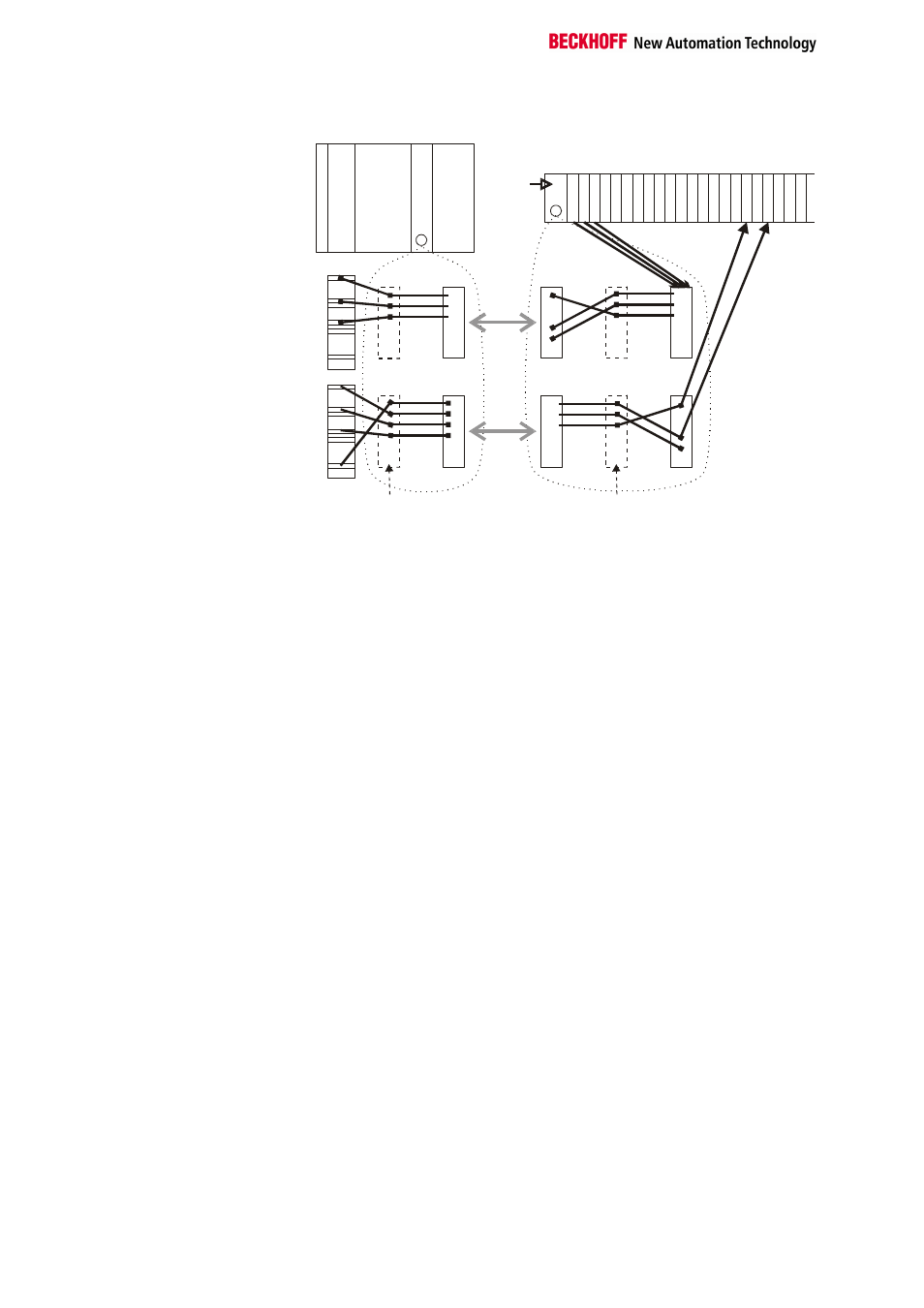

Le trajet depuis les E/S
jusqu'à l'image de
processus dans le
PROFIBUS
Profibus DP
Profibus DP
23
Liste
d’attribution
Adresse de
la station
Attribution
octet par octet
Liste
d’attribution
Attribution
bit par bit et octet par octet
Etablissement dans le Master
(maître) par le logiciel sur PC Etablissement automatique
par le coupleur de bus
E
E
E E
A
A
A A
CPU
BK3000
IM
30
8
API
Cohérence des données On dit que des données sont cohérentes quand elles appartiennent à un
même groupe de données et qu'elles sont transférées en un seul bloc.
Appartenant au même groupe: 1. l'octet haut et l'octet bas d'une valeur
analogique (cohérence des mots), 2. l'octet de contrôle et d'état et le mot
des paramètres correspondant pour l'accès aux registres. La cohérence
des données n'est assurée d'abord essentiellement que pour un octet en
concordance des périphériques et de la commande. Cela signifie que les
bits d'un octet sont lus ensemble ou sont sortis ensemble. Pour le
traitement de signaux numériques, une cohérence au niveau de l'octet est
suffisante. En cas de transfert de valeurs d'une longueur supérieure à
8 bits, par exemple une valeur analogique, la cohérence doit être étendue.
Les différents systèmes de bus garantissent la cohérence avec la longueur
nécessaire. Le mode de transfert des données cohérentes doit être correct
entre le maître (Master) du système de bus et la commande. Une
description détaillée de la procédure adéquate est donnée dans le manuel
d'utilisation du système de bus et, en particulier, la description des
connexions au maître (Master). Pour les connexions les plus répandues, il
faut se reporter au chapitre relatif au bus de terrain de ce manuel.
Traitement de signal
complexe Tous les canaux sur base d'octet, comme les RS232, RS485 ou les
codeurs incrémentaux, travaillent en partie avec des longueurs d'octets
supérieures à deux. Le traitement est, abstraction faite de la différence de
longueur, toujours comparable à celui des signaux analogiques. Dans le
logiciel de configuration du maître (Master) de bus de la deuxième
génération (à partir de septembre 96, environ), le canal adéquat peut
directement être sélectionné à partir du "fichier GSD". Les réglages pour le
maintien de la cohérence des données sont automatiquement effectués
par le logiciel de configuration.
