Fiche de données pour KL1002 et KL1012, Version 1.2
Beckhoff ® et TwinCAT ® sont des marques de Beckhoff. Les informations sont données sous réserve de modifications et ne nous engagent que si ceci est fixé par
contrat. Beckhoff Automation GmbH, Eiserstr. 5, 33415 Verl, Allemagne, tél. : +49 (0) 5246 963 0, fax : +49 (0) 5246 963 149, http://www.beckhoff.com

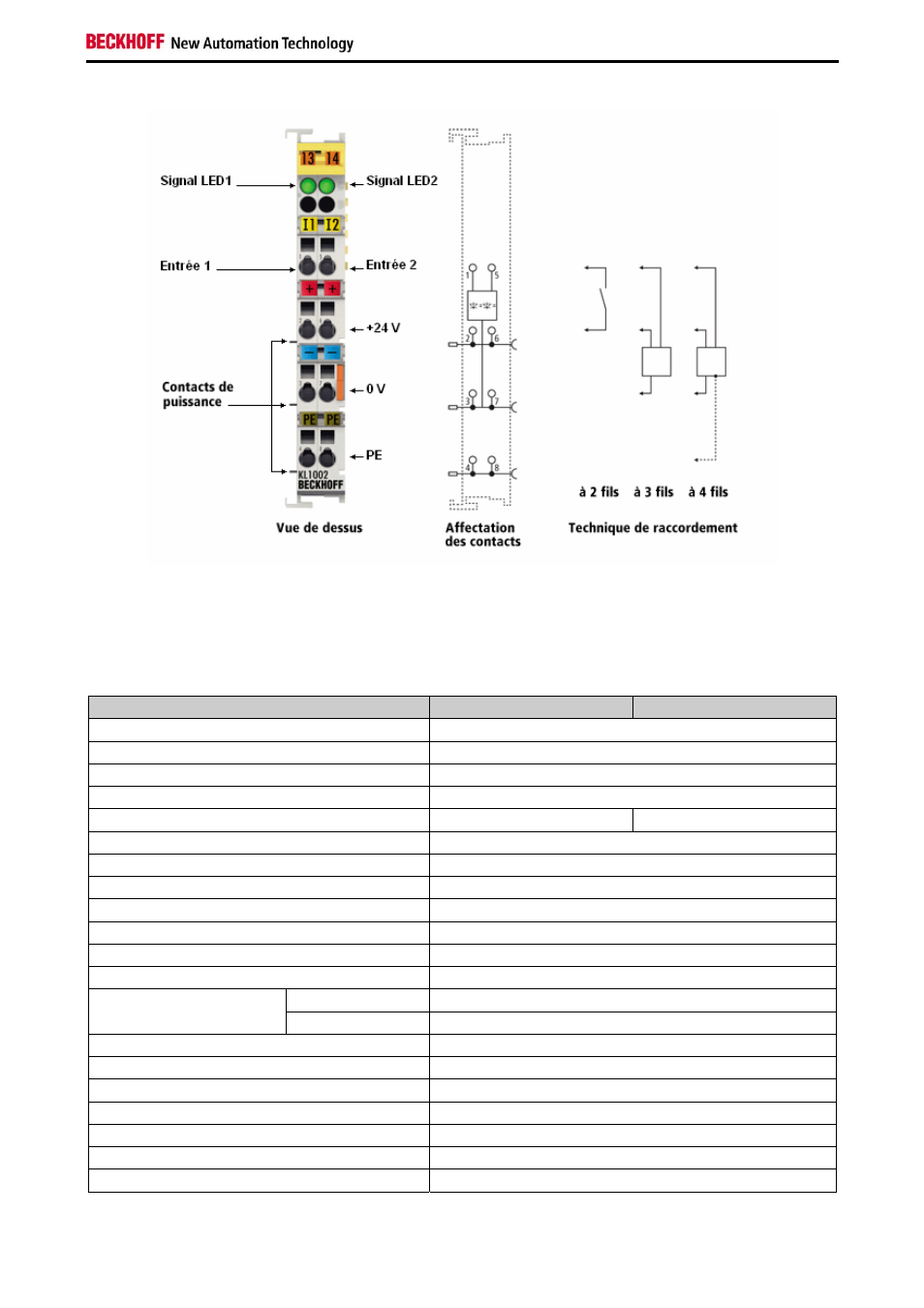

Bornes d'entrée digitales à 2 canaux, 24 V
CC
Les borniers d'entrées digitales KL1002 et KL1012 acquièrent les signaux de commande au niveau du processus et les
transportent vers l'automate tout en assurant une isolation galvanique. Les variantes KL1002 et KL1012 possèdent des
filtres d'entrée à vitesses différentes. Les bornes d’E/S disposent chacune de deux canaux qui affichent leur état de
signal par le biais de diodes électroluminescentes.
Caractéristiques techniques KL1002/KS1002 KL1012/KS1012
Nombre d'entrées 2
Tension nominale 24 V
CC
(-15 % /+20 %)
Tension de signal « 0 » -3 V ... +5 V
Tension de signal « 1 » +15 V ... +30 V
Filtre d'entrée 3 ms 0,2 ms
Courant d'entrée normal 5 mA
Courant absorbé sur le K-bus normal 3 mA
Séparation du potentiel 500 V
eff
(bus K / tension de terrain)
Nombre de bits dans l’image de processus 2 bits d’entrée
Configuration pas de réglage d'adresse ni de configuration requise
Dimensions (L x H x P) 15 mm x 100 mm x 70 mm (largeur à l’état juxtaposé 12 mm)
Poids env. 50 g
en service 0°C ...+55°C Plage de température
ambiante admissible
en entrepôt -25°C ...+85°C
Humidité relative de l'air admissible 5% ... 95 % sans condensation
Résistance aux chocs / vibrations selon EN 60068-2-6 / EN 60068-2-27, EN 60068-2-29
Immunité / émissions CEM selon EN 61000-6-2 / EN 61000-6-4
Position de montage toutes
Degré de protection IP20
Certification CE
Câblage enfichable sur toutes les bornes du modèle KSxxxx
