Fiche de données pour KL1104, KL1114, Version 1.2
Beckhoff ® et TwinCAT ® sont des marques de Beckhoff. Les informations sont données sous réserve de modifications et ne nous engagent que si ceci est fixé par contrat.
Beckhoff Automation GmbH, Eiserstr. 5, 33415 Verl, Allemagne, tél. : +49 (0) 5246 963 0, fax : +49 (0) 5246 963 149, http://www.beckhoff.de

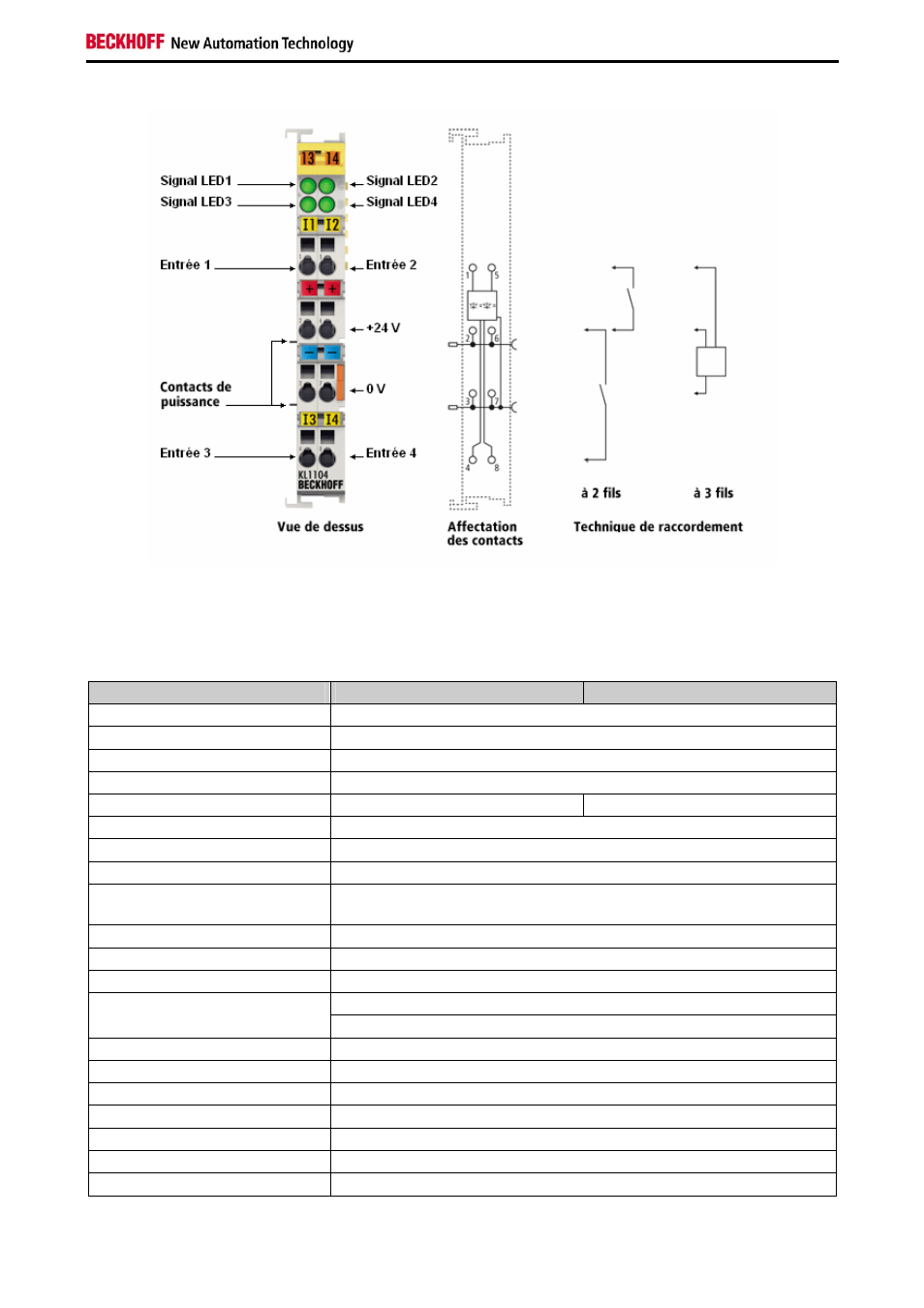

Bornes d'entrée digitale à 4 canaux, 24 V
CC
Les bornes d'entrée digitale KL1104 et KL1114 acquièrent les signaux de commande au niveau du processus et les
transportent vers l'automate tout en assurant une isolation galvanique. Les variantes KL1104 et KL1114 possèdent des
filtres d'entrée à vitesses différentes. Les bornes d’E/S disposent chacune de quatre canaux qui affichent leur état de
signal par le biais de diodes électroluminescentes. Les KL1104 et KL1114 conviennent particulièrement bien pour une
utilisation peu encombrante dans des armoires de commande.
Caractéristiques techniques KL1104/KS1104 KL1114/KS1114
Nombre d'entrées 4
Tension nominale 24 V
CC
(-15 % / +20 %)
Tension de signal « 0 » -3 V ... +5 V
Tension de signal « 1 » 15 V ... 30 V
Filtre d'entrée 3 ms 0,2 ms
Courant d'entrée normalement 5 mA
Courant absorbé sur le K-bus normalement 5 mA
Séparation du potentiel 500 V
eff
(K-bus / tension de terrain)
Nombre de bits dans l’image de
processus 4 bits d’entrée
Configuration pas de réglage d'adresse ni de configuration requise
Dimensions (L x H x P) 15 mm x 100 mm x 70 mm (largeur à l’état juxtaposé 12 mm)
Poids env. 55 g
0 °C... 55 °C en service Plage de température ambiante
admissible
-25 °C ... +85 °C en stockage
Humidité relative de l'air admissible 5% ... 95 % sans condensation
Résistance aux chocs / vibrations selon EN 60068-2-6 / EN 60068-2-27, EN 60068-2-29
Immunité / émissions CEM selon EN 61000-6-2 / EN 61000-6-4
Position de montage toutes
Degré de protection IP20
Certification CE
Câblage enfichable sur toutes les bornes du modèle KSxxxx
