Coupleur PROFIBUS BK3xx0 dans PROFIBUS DP
BK3xxx/LC3100 29
Sélecteur d'adresse
LC3100

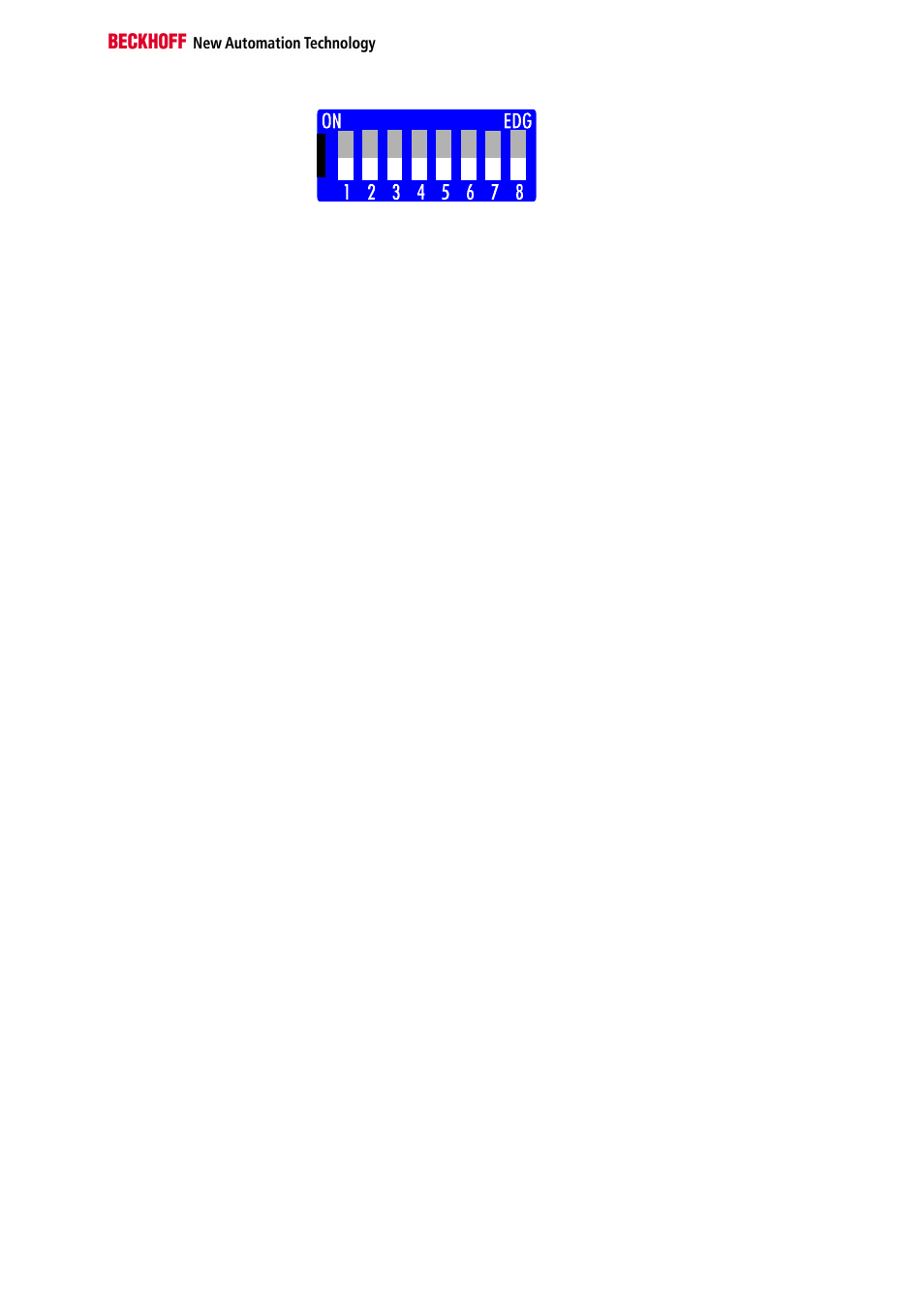

Les micro-interrupteurs (DIP-switch) 1 – 6 servent à régler l'adresse du
coupleur. L'interrupteur 1 représente le bit le moins significatif (2
0
) et
l'interrupteur 6, le bit le plus significatif (2
6
). Le bit est activé quand
l'interrupteur est en position ON. L'adresse peut être réglée dans la plage 0
à 127 (par ex. pour le nœud identifié par 14 -> interrupteurs 2, 3, 4 sur
ON), dans laquelle la valeur 0 n'est pas autorisée. L'interrupteur 8 n'a pas
de fonction.
Dans les systèmes comptant plus de deux stations, tous les participants
sont câblés en parallèle. Aux extrémités de ligne, le câble de bus doit
toujours se terminer par des résistances afin d'éviter les réflexions et donc
les problèmes de transmission.
Pour permettre le bouclage du câble sans interruption, deux câbles doivent
être placés dans un connecteur. Le connecteur de bus SINEC L2 de
Siemens convient parfaitement à cet effet. Les connecteurs SINEC sont
conçus pour accueillir physiquement deux câbles de bus avec les bornes
correspondantes pour les fils et le blindage. A l'extrémité de la ligne, la
résistance terminale du connecteur peut être activée par un petit
interrupteur. Prière de tenir compte des directives de montage du fabricant.
N'oubliez pas non plus que la résistance terminale nécessite une tension
d'alimentation de 5 V pour un fonctionnement optimal. Cela signifie que, si
le connecteur du coupleur de bus est débranché ou si la tension de service
du coupleur de bus est défaillante, la tension aux résistances terminales
change et peut ainsi influencer négativement la transmission.
La configuration du maître (Master)
Comme déjà expliqué plus haut, le coupleur de Profibus génère une plage
de données avec des octets d'entrée et de sortie. L'affectation entre les
canaux des borniers de bus et les bits et octets de l'image de processus
est réalisée par le coupleur de bus.
Le maître Profibus (Master) échange avec chaque coupleur Profibus un
bloc continu de données d'entrée et de sortie. L'affectation des octets de
ce bloc de données aux adresses de l'image de processus est réalisée par
le maître (Master). Pour le maître API de l'IM308-C, le logiciel COM
PROFIBUS est disponible pour la configuration; pour l'IM308-B, c'est le
logiciel COMET200. Pour les autres maîtres (Masters), il convient d'utiliser
les outils correspondants des fabricants. (Voir aussi le chapitre sur les
fichiers de base des appareils et les fichiers types).
