Coupleur PROFIBUS BK3xx0 dans PROFIBUS DP
BK3xxx/LC3100 31
Exemple pour S5
Exemple pour maître
(Master) IM308 - connexion

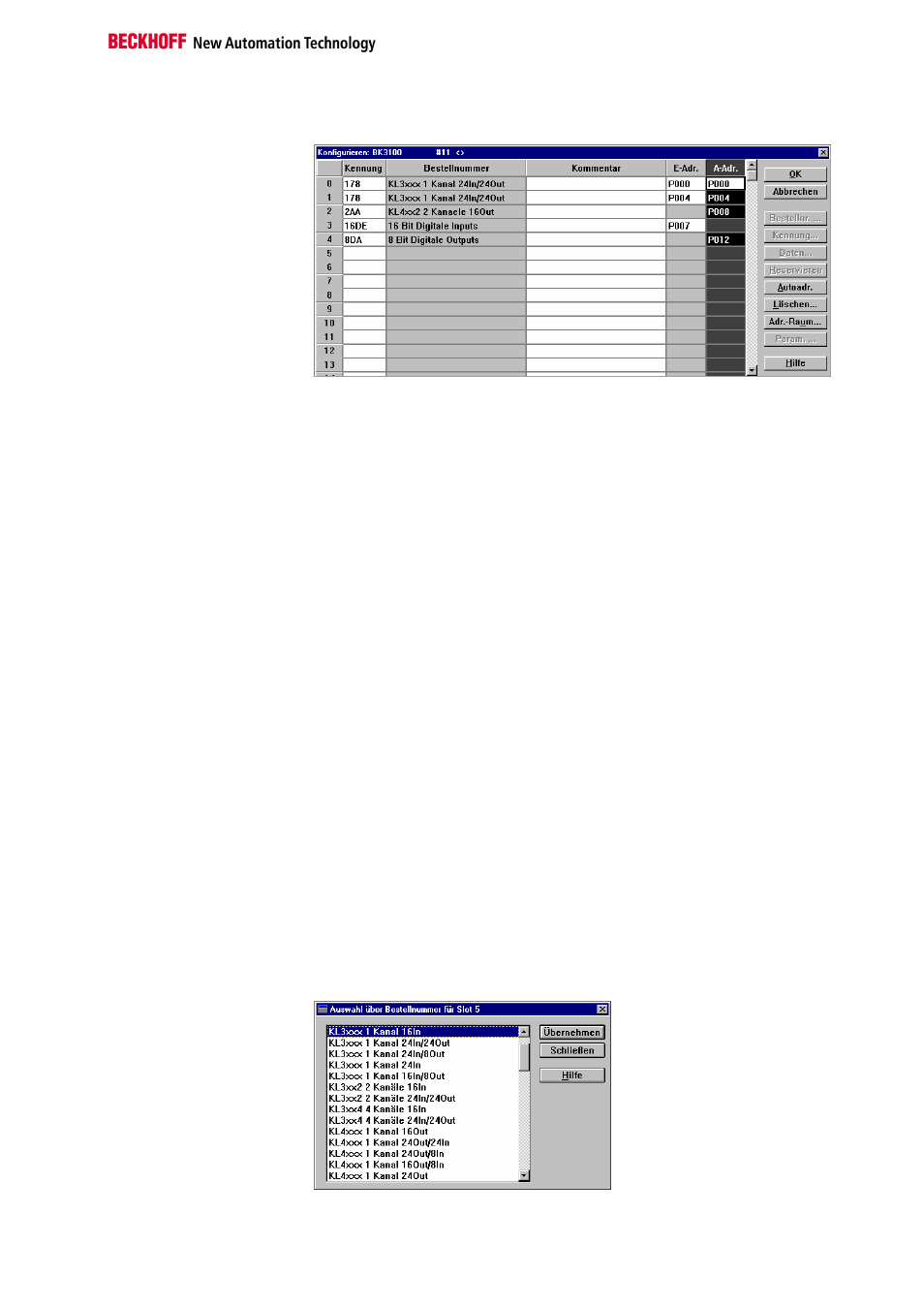

pour API Simatik S5 Cette fenêtre montre la configuration d'un IM308-C avec un esclave
(Slave) BK3000 et le numéro de station 3. Les borniers de bus
8 x KL1002,
4 x KL2012,
1 x KL3002 et
1 x KL4002
sont raccordés au coupleur de bus BK3000. La disposition des borniers à
côté du coupleur de bus ne joue aucun rôle pour les entrées/sorties
numériques lors de l'attribution des identifications. Pour l'attribution, seule
compte la largeur de bit des borniers dans le bus K et donc dans l'image
de processus. Avec les borniers de bus sur base d'octets, l'ordre va
toujours croissant en partant de la gauche. La liste des borniers de bus à
base d'octets est suivie par le listage des borniers numériques, basés sur
les bits. Les borniers analogiques peuvent être, au choix, désignés comme
deux entrées simples ou comme canal double.
Si la structure décrite plus haut est étendue vers un KL3002:
8 x KL1002,
4 x KL2012,
1 x KL3002 et
1 x KL4002
1 x KL3002 (extension)
l'extension doit être ajoutée à la deuxième place de la liste. Les
enregistrements
des borniers numériques seront décalés en
correspondance.
Tous les borniers enfichés doivent être configurés. Lors de l'attribution des
adresses, les entrées ou les sorties non utilisées peuvent être laissées
libres afin d'économiser les adresses sur l'API.
Un double clic sur un champ de la colonne "Bestellnummer" (n° de
commande) fait apparaître un menu de sélection des identifications
souhaitées pour les borniers correspondant enfichés.
Outre les données utiles de 16 bits, les canaux analogiques offrent la
possibilité d'ajouter un autre octet. Cet octet est un octet de contrôle /
