Coupleur PROFIBUS BK3xx0 dans PROFIBUS DP
BK3xxx/LC3100
27

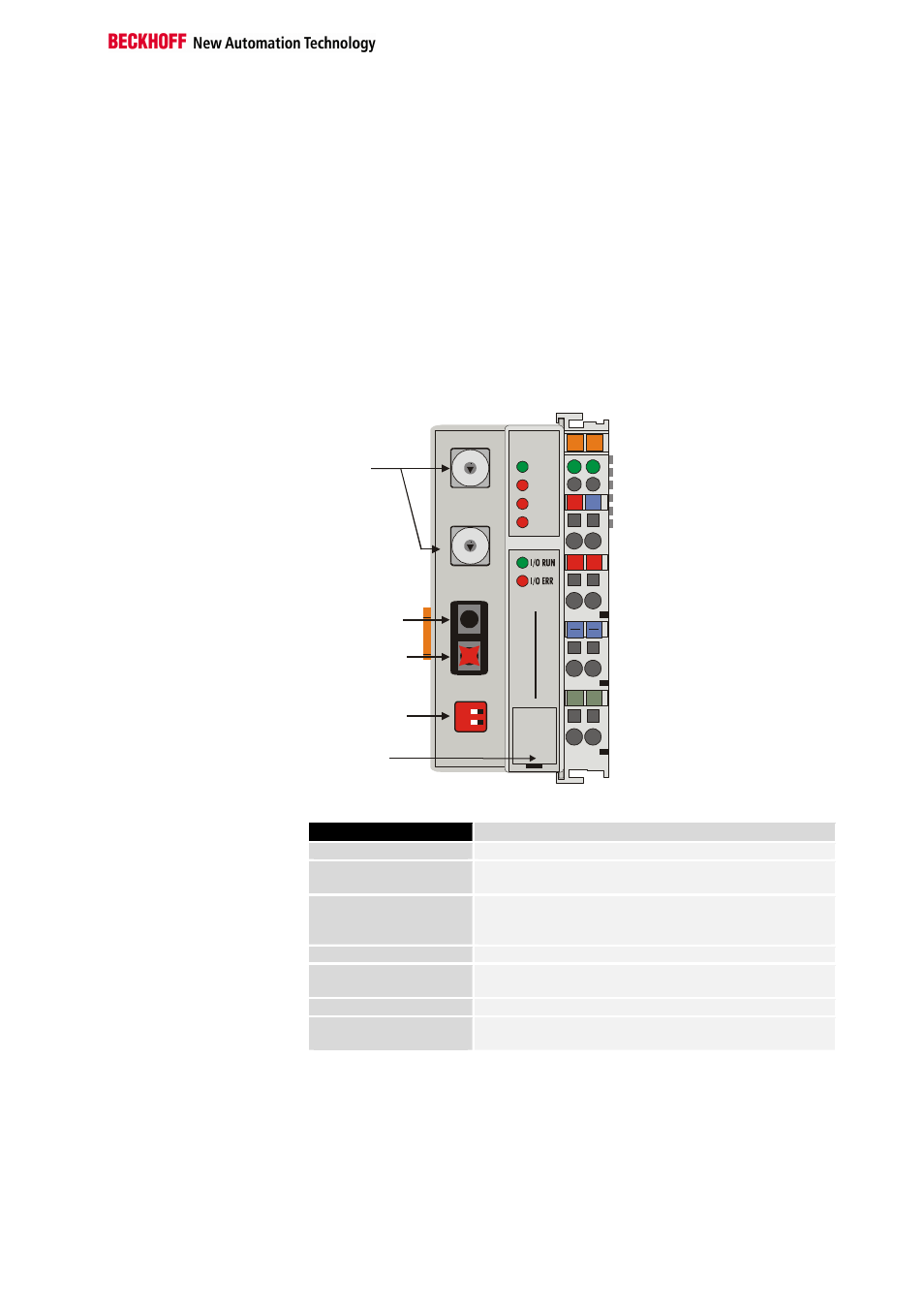

Coupleur Profibus BK3500
avec raccordement par
fibre optique
Fibre optique: Pour les applications dans des environnements à fortes
perturbations, de même que pour l'augmentation de la portée avec de
hautes vitesses de transmission, la PNO a élaboré les spécifications d'une
technique de transmission basée sur des fibres optiques. Lors de la mise
en œuvre du coupleur de bus Beckhoff pour Profibus avec un
raccordement par fibre optique (BK3500), le réseau optique Profibus
s'établit sur une structure en anneau (anneau d'une seule fibre optique en
plastique). Un coordinateur est nécessaire en tant que station de tête de
l'anneau en fibre optique du Profibus (par ex. l'OZD Profi de la société
Hirschmann). Le nombre maximal de stations d'un anneau optique
Profibus dépend du taux de transfert. A 1,5 Mbaud, un maximum de 10
stations est admis dans l'anneau. Entre deux stations, il faut respecter une
longueur de fibre optique minimale et maximale (1-25 m). Le taux de
transfert du réseau Profibus peut être réglé par les micro-interrupteurs
(DIP-switch) sur le BK3500. Vous trouverez d'autres données dans le
tableau ci-dessous.
BK3500
02
01
+ +
PE PE
RUN
BF
DIA
PROFIBUS
B
E
C
K
H
O
F
F
24V
0V
0
9
8
7
6
5
4
3
2
1
0
9
8
7
6
5
4
3
2
1
00
X0
BK
35
00
Interface de
configuration
Signal d’entrée
du bus de terrain
Signal de sortie
du bus de terrain
Débit en bauds
Sélecteur
d’adresse
x1
x10
1
ON
2
Propriétés
Topologie
Subring
Nombre max. de
stations
93,75 kbauds: 13
187,5 kbauds: 12
500 kbauds: 12
1500 kbauds: 10
Longueur min./max.
entre deux stations
Coordinateur – station: Lmin = 1 m, Lmax = 34 m
Station – station: Lmin = 1 m, Lmax = 25 m
Station – coordinateur: Lmin = 0 m, Lmax = 46 m
Raccordement de bus
2 x fiche HP Simplex (faisant partie de la livraison)
Moyen de
transmission
Fibre (Z1101) APF (matière plastique)
Débit en bauds
93,75; 187,5; 500;
1500 kbauds
Réseaux Profibus à fibres
optiques
Propriétés
Position des
interrupteurs
S1=0,S2=0; S1=0,S2=1; S1=1,S2=0; S1=1,S2=1
