OEL point de sommation
Il existe deux jeux de paramètres OEL point de
sommation pour le fonctionnement hors ligne : un
paramètre de niveau haut et un paramètre de
niveau bas. La Figure 3-9 illustre la relation entre
les paramètres de niveau haut et de niveau bas. Le
seuil OEL hors ligne de niveau haut est déterminé
par les paramètres Niveau haut hors ligne et Temps
haut hors ligne. Lorsque le niveau d'excitation
dépasse le paramètre Niveau haut, le système
DECS-400 limite la surexcitation. Après l'expiration
du délai spécifié par le paramètre Temps haut, le
système DECS-400 limite l'excitation à la valeur du
paramètre Niveau bas. La plage de réglage du
paramètre Niveau haut hors ligne est comprise
entre 0 et 11 999 Acc par incréments de 0,01 Acc.
La plage de réglage du paramètre Temps SCL haut
est comprise entre 0 et 10 secondes, par
incréments de 1 seconde. Le seuil OEL de niveau
bas est déterminé par le paramètre Niveau bas
hors ligne, qui signale que l'excitation hors ligne est à un niveau élevé. L'alternateur peut fonctionner
sur une période indéfinie au niveau défini par le
paramètre Niveau bas hors ligne. La plage de
réglage du paramètre Niveau bas hors ligne est
comprise entre 0 et 11 999 Acc, par incréments
de 0,1 Acc.

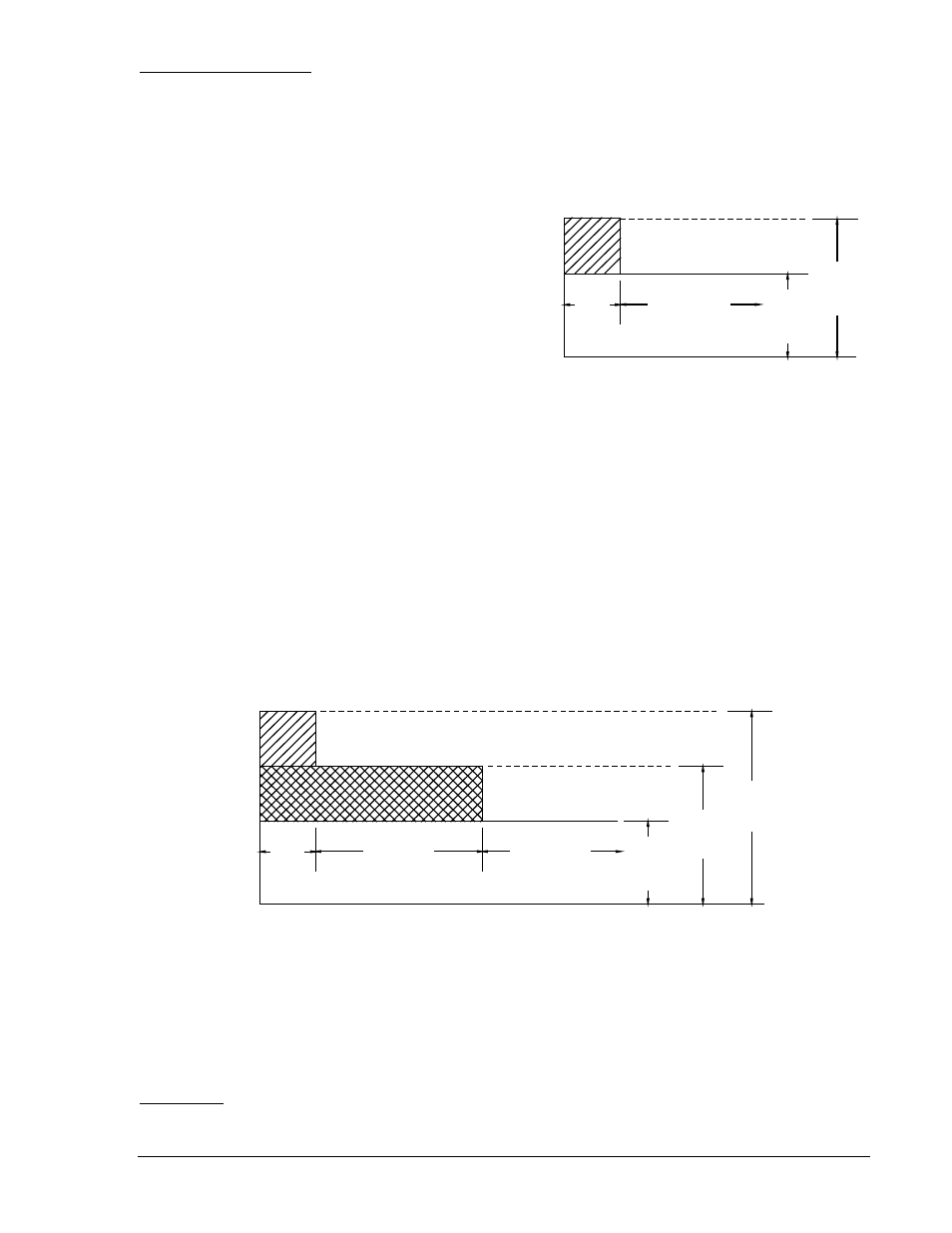

Figure 3-9. Limiteur de surexcitation hors ligne,
point de sommation
Il existe trois groupes de paramètres OEL point de sommation pour le fonctionnement en ligne : un
paramètre de niveau haut, un paramètre de niveau moyen et un paramètre de niveau bas. La Figure 3-10
illustre la relation entre les paramètres de niveau haut, de niveau moyen et de niveau bas. Le seuil OEL
en ligne de niveau haut est déterminé par les paramètres Niveau haut en ligne et Temps haut en ligne.
La plage de réglage du paramètre Niveau haut en ligne est comprise entre 0 et 11 999 Acc, par
incréments de 0,01 Acc. La plage de réglage du paramètre Temps haut en ligne est comprise entre 0 et
60 secondes, par incréments de 1 seconde. Le seuil OEL en ligne de niveau moyen est déterminé par les
paramètres Niveau moyen en ligne et Temps moyen en ligne. La plage de réglage du paramètre Niveau
moyen en ligne est comprise entre 0 et 11 999 Acc, par incréments de 0,01 Acc. La plage de réglage du
paramètre Temps moyen en ligne est comprise entre 0 et 120 secondes, par incréments de 1 seconde.
Le seuil OEL en ligne de niveau bas est déterminé par le paramètre Niveau bas en ligne, qui signale que
l'excitation en ligne est à un niveau élevé. L'alternateur peut fonctionner sur une période indéfinie au
niveau défini par le paramètre Niveau bas en ligne. La plage de réglage du paramètre Niveau bas en
ligne est comprise entre 0 et 11 999 Acc, par incréments de 0,01 Acc.
Figure 3-10. Limiteur de surexcitation en ligne, point de sommation
Le comportement de la fonction OEL en ligne peut être modifié pour détecter la proximité du défaut en
fonction du paramètre Sensibilité à la tension OEL (Activation dv/dt et Niveau dv/dt) dans le logiciel
BESTCOMS. Si un défaut se produit à proximité de l'alternateur, le paramètre OEL de niveau haut est
désactivé (en fonction du taux de variation) et le paramètre OEL niveau moyen de point de sommation
est activé. Si le défaut est situé à distance de la machine, les trois paramètres (haut, moyen et bas) sont
actifs.
OEL reprise
Il existe deux groupes de paramètres OEL reprise pour le fonctionnement hors ligne et en ligne : un
paramètre de niveau haut et un paramètre de niveau bas. Le niveau de courant d'excitation auquel
F
IE
L
D
CU
R
RE
NT
TIME IN SECONDS
High
Current
Time
CONTINUOUS
D2851-18.vsd
04-03-01
0-10sec
Low
Current
Level
0-15Adc
High
Current
Level
0-30Adc
F
IE
L
D
CURRE
NT
TIME IN SECONDS
High
Current
Time
0-10sec
CONTINUOUS
D2851-17.vsd
04-03-01
Medium
Current
Time
0-120sec
Low
Current
Level
0.0 - 15 Adc
Medium
Current
Level
0.0 - 20 Adc
High
Current
Level
0.0 - 30Adc
9369770990 Rev R DECS-400 - Description fonctionnelle 3-19
