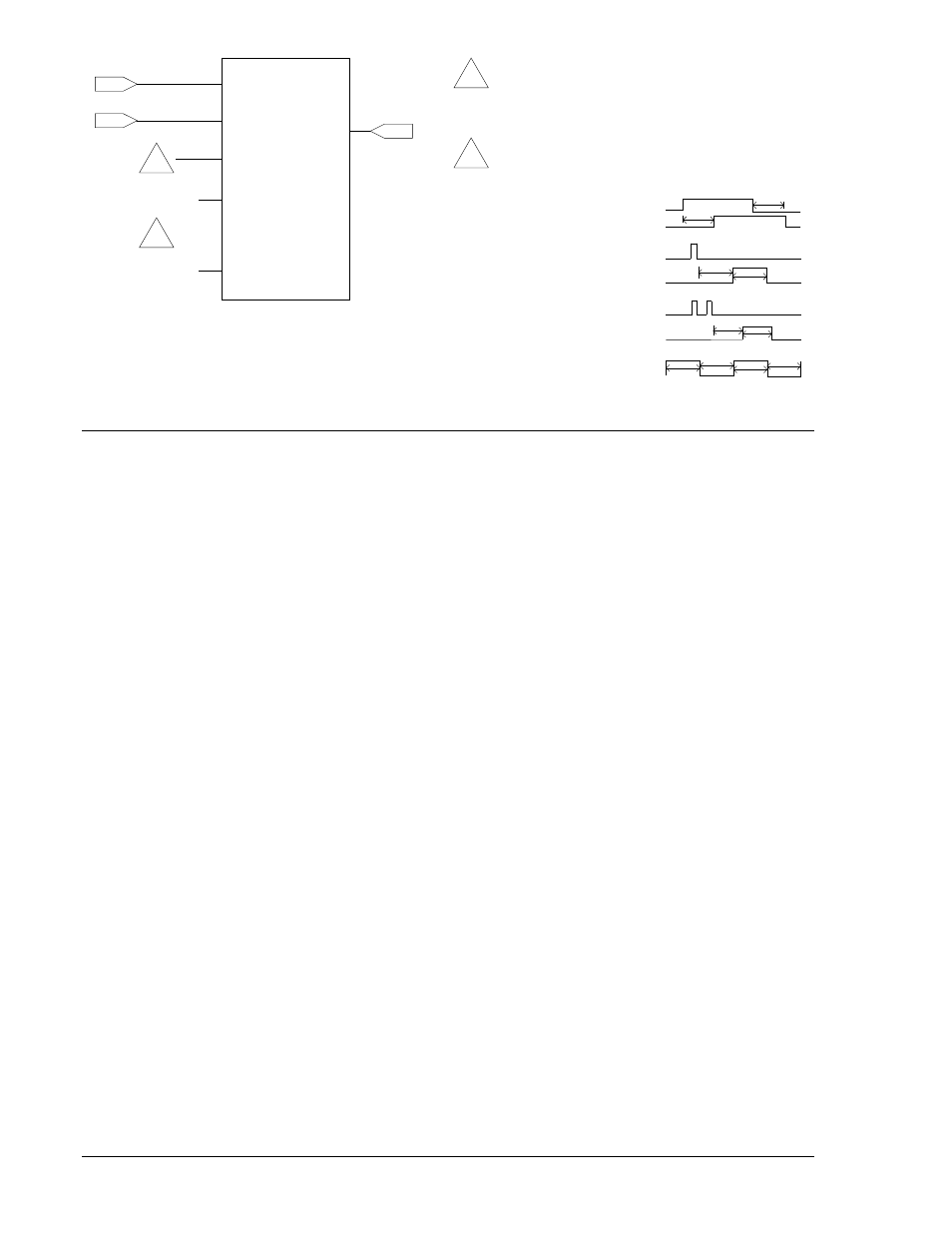

Figure A-1. Configuration de minuterie logique
SCHÉMAS LOGIQUES
Le DECS-400 est fourni avec un certain nombre de schémas logiques, dont un schéma par défaut faisant
partie intégrante des paramètres par défaut du système et quatre schémas prédéfinis livrés sous forme
de fichiers.
Schéma logique par défaut
Les paramètres par défaut du DECS-400 contiennent un schéma logique de base. Ce schéma
sélectionne automatiquement la limite de surexcitation en ligne ou hors ligne et désactive l'égalisation de
la tension pendant le fonctionnement hors ligne du système. La Figure A-2 illustre ce schéma logique par
défaut.
Schémas logiques prédéfinis
Les schémas logiques prédéfinis correspondent à des fichiers chargés sur le PC à l'installation de
BESTCOMS. Ces schémas sont accessibles via la commande « Ouvrir un schéma par défaut… » du
menu Fichier de BESTCOMS. Ces schémas peuvent être ouverts, puis modifiés, si souhaité pour
satisfaire aux besoins spécifiques d'une application spécifique. En cas de modification souhaitée de l'un
quelconque des schémas logiques, contactez le service technique de Basler Electric pour obtenir de
l'aide.
Le logiciel BESTCOMS contient quatre schémas logiques prédéfinis à utiliser avec le DECS-400. Ces
schémas contiennent des dispositions courantes de commande et d'alerte pour les applications
suivantes :
• Système DECS-400 unique avec stabilisateur de la puissance active (PSS)
• Unité DECS-400 unique sans PSS
• Deux unités DECS-400 avec PSS
• Deux unités DECS-400 sans PSS
Le schéma logique d'un seul DECS-400 avec PSS est illustré sur les Figures A-3, A-4 et A-5. Les figures
A-6, A-7 et A-8 illustrent le schéma logique d'un seul DECS-400 sans PSS. Le schéma logique d'un
double DECS-400 avec PSS est illustré sur les Figures A-9, A-10 et A-11. Les figures A-12, A-13 et A-14
illustrent le schéma logique d'un seul DECS-400 sans PSS.
TIMER
Mode
T1
T2
Input
Output
Element 1
Element 2 Block
Inhibit
T1
T2
P
0
0
7
3
-0
1
1
1 Timer mode is Disabled, Pickup/Dropout, One Shot
Non-Retriggerable, One Shot Retriggerable, or
Oscillator.
2
2 Timer output response to an input is illustrated as
follows for each timer mode.
Pickup/Dropout
One-Shot Non-
Retriggerable
One-Shot
Retriggerable
Oscillator
Input
Output
T1
T2 Output
Input
T1
T2 Output
Input
T2
T1
T2
T1 Output
A-2 Logique programmable du DECS-400 9369770990 Rev R
