Signal de test
Le bouton Réponse en temps de l'écran Analyse permet d'afficher l'écran Signal de test représenté dans
la Figure 4-55. Les commandes et l'affichage de cet écran sont décrits dans les paragraphes suivants.

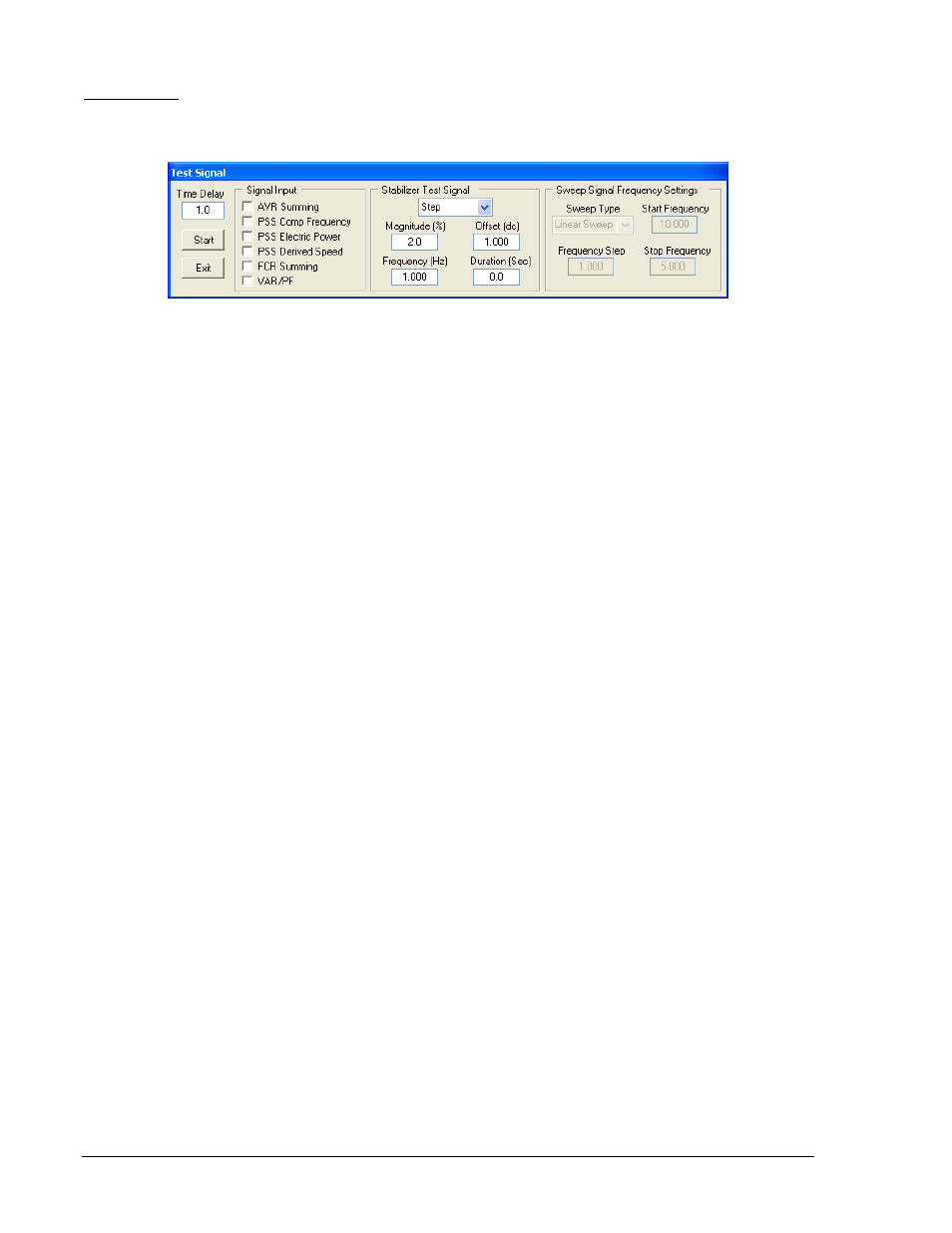

Figure 4-55. Écran Signal de test
Délai de réponse : ce paramètre définit le délai entre le moment où l'utilisateur clique sur le bouton
Démarrer et le moment où le test commence. La plage de valeurs autorisées est comprise entre 0 et
125 secondes, par incréments de 0,1 seconde.
Bouton Démarrer : ce bouton démarre les tests (après expiration du délai défini par le paramètre Délai du
réponse).
Bouton Quitter : ce bouton permet de revenir à l'écran Analyse.
Entrée de signal : ce paramètre permet de sélectionner le point du circuit du PSS auquel le signal de test
est appliqué. Les points de test comprennent notamment les points suivants : Sommation AVR,
Fréquence compensée PSS, Puissance électrique PSS, Vitesse dérivée PSS, Sommation FCR et
Var/PF.
Signal de test du stabilisateur - Type : ce paramètre permet de désactiver le signal de test du PSS interne
ou de sélectionner l'un des quatre types de signal de test suivants : Échantillonné, Sinusoïdal, Sinusoïdal
balayé ou Externe.
Signal de test du stabilisateur - Type : ce paramètre permet de régler l'amplitude (et d'exclure le gain pour
le signal externe) du signal de test du stabilisateur. Lorsque le type de signal de test est Aucun, ce
paramètre est désactivé (grisé). La plage de valeurs autorisées pour l'amplitude est comprise entre –10
et +10 %, par incréments de 0,1 %.
Signal de test du stabilisateur - Décalage (cc) : ce paramètre permet de régler le décalage en courant
continu du signal de test du stabilisateur. Lorsque le type de signal de test est Aucun ou Échantillonné, ce
paramètre est désactivé (grisé). La plage de valeurs autorisées du décalage est comprise entre –10 et
+10, par incréments de 0,001.
Signal de test du stabilisateur - Fréquence (Hz) : ce paramètre permet de régler la fréquence du signal de
test du stabilisateur. Lorsque le type de signal de test est Aucun, Sinusoïdal balayé ou Externe, ce
paramètre est désactivé (grisé). La plage de valeurs de la fréquence est comprise entre 0 et 20 Hz, par
incréments de 0,001 Hz.
Signal de test du stabilisateur - Durée (s) : ce paramètre permet de régler la durée du signal de test. Pour
les signaux de test sinusoïdaux et externes, il s'agit de la durée totale du test. Pour les signaux de test
échantillonnés, il s'agit de la période active du signal échantillonné. Lorsque le type de signal de test est
Aucun ou Sinusoïdal balayé, ce paramètre est désactivé (grisé). La plage de valeurs autorisées pour la
durée est comprise entre 0 et 49 999 seconde, par incréments de 0,1 seconde.
Paramètres de fréquence de signal balayé - Type de balayage : ce paramètre est activé seulement
lorsque le type de signal de test est Sinusoïdal balayé. La valeur 0 sélectionne un type de balayage
linéaire. La valeur 1 sélectionne un type de balayage logarithmique.
Paramètres de fréquence du signal de balayage - Fréquence de démarrage : ce paramètre est activé
seulement lorsque le type de signal de test est Sinusoïdal balayé. Il permet de sélectionner la fréquence
de démarrage du signal de test sinusoïdal balayé. La plage de valeurs autorisées est comprise entre 0 et
20 Hz, par incréments de 0,001 Hz.
Fréquence du signal de balayage - Échelon de fréquence : ce paramètre est activé seulement lorsque le
type de signal de test est Sinusoïdal balayé. Il permet de sélectionner l'échelon de fréquence du signal de
test sinusoïdal balayé. Pour les balayages linéaires, la fréquence du signal de test est incrémentée par
« échelon » tous les demi-cycles de la fréquence du système. Pour les balayages logarithmiques, la
9369770990 Rev R DECS-400 - Logiciel BESTCOMS 4-65
