MODIFICATION DES SCHÉMAS LOGIQUES
Si souhaité, pour répondre aux besoins spécifiques d'une quelconque application, les schémas logiques
peuvent être modifiés. La modification d'un schéma logique implique la suppression et l'ajout des
composants et connexions logiques nécessaires à l'obtention de la fonctionnalité logique recherchée. La
figure A-14 donne un exemple de modification. Sur cette figure, le schéma logique prédéfini d'un DECS-
400 unique sans PSS (schéma illustré sur les Figures A-5, A-6 et A-7) est modifié comme requis. Seule la
partie modifiée du schéma est illustrée sur la Figure A-14. Les connexions logiques supprimées sont
indiquées par la présence d'une croix « X », tandis que les composants et connexions ajoutés sont
illustrés par la présence de traits en gras. Voici le récapitulatif des modifications apportées au schéma :
• Déconnexion du tampon d'entrée Amorçage actif de la sortie du relais n°5
• Déconnexion du tampon d'entrée Protection active de la sortie Protection courante (sortie du relais
n°2)
• Déconnexion du tampon d'entrée Surintensité active du la sortie du relais n°2
• Application conjointe de la fonction « OR » aux tampons d'entrée Protection active V/Hz et
Surintensité d'excitation active pour faire fonctionner les sorties Relais n°5 et n°6.

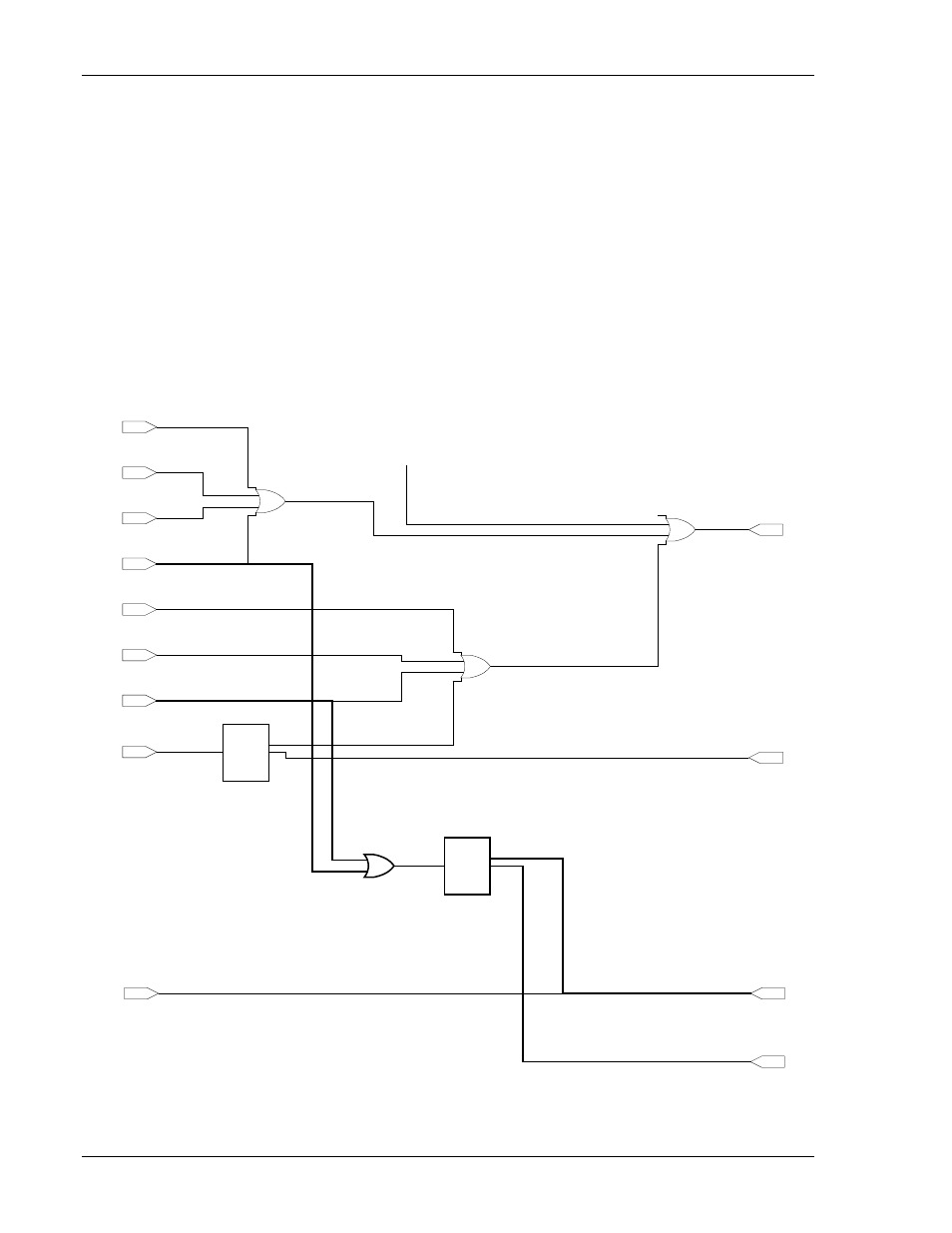

Figure A-15. Exemple de modifications apportées à un schéma logique
Relay Output #4
Loss of Sensing
(Output Buffer)
Generator Overvoltage
Active
(Input Buffer)
Layer 1
Gate 05
Generator Undervoltage
Active
(Input Buffer)
Loss of Field
Active
(Input Buffer)
V/Hz Protection
Active
(Input Buffer)
Field Overtemperature
Active
(Input Buffer)
Layer 1
Gate 06
Field Overvoltage
Active
(Input Buffer)
Field Overcurrent
Active
(Input Buffer)
u 2
u 3
u 4
u 1
x 1
MUX
u 4 u 4
Relay Output #2
Common Protection
(Output Buffer)
Layer 2
Gate 02
Layer 1
Gate 04
Loss of Sensing
Active
(Input Buffer)
P0043-20
09-12-06
From Layer 1,
Gate 04 Output
Build Up
Active
(Input Buffer)
Output Relay #5
(Output Buffer)
Output Relay #6
(Output Buffer)
+
+
+
Layer 3
Gate 01
u 2
u 3
u 4
u 1
x 1
MUX
u 4 u 4
Layer 4
Gate 01
A-16 Logique programmable du DECS-400 9369770990 Rev R
