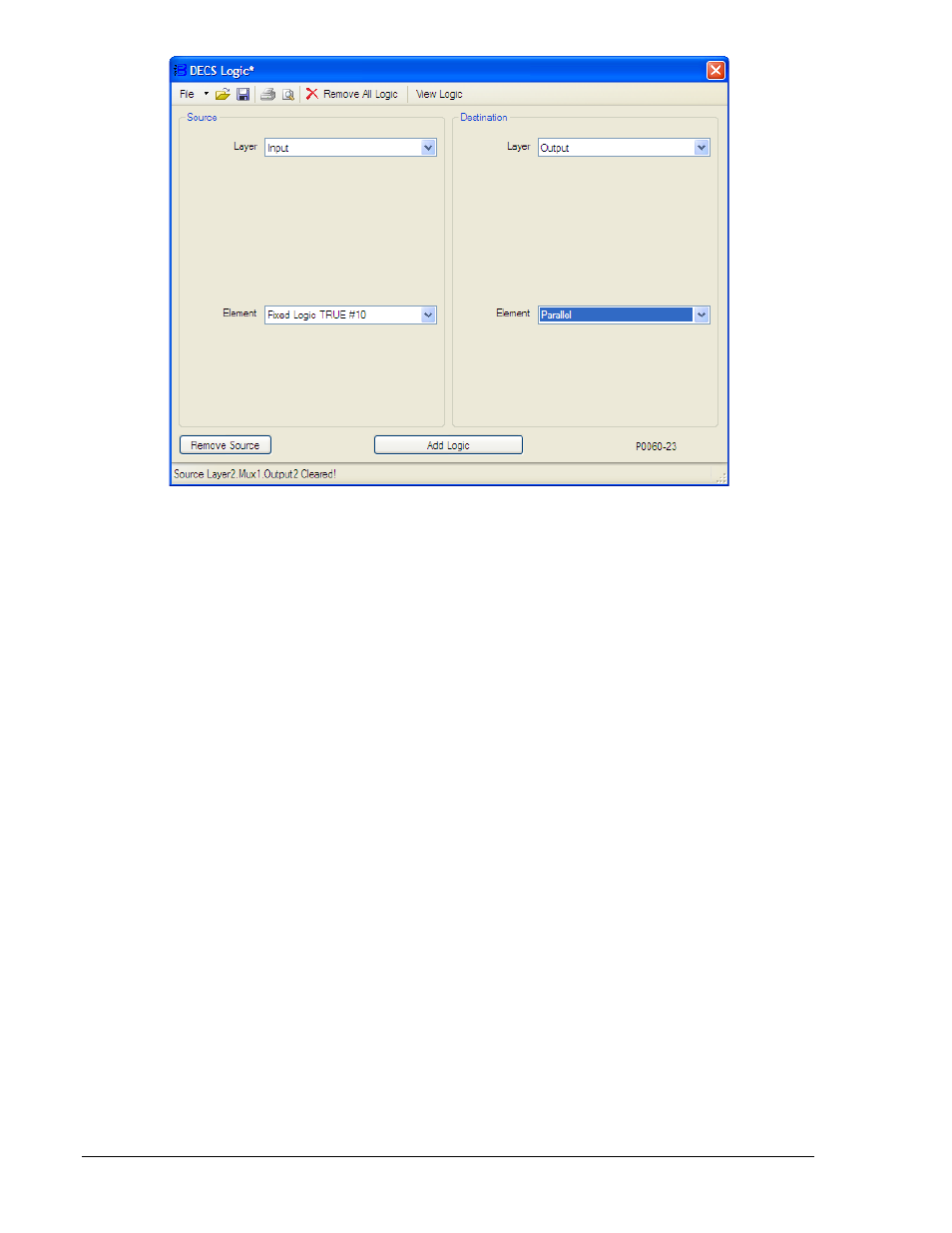

Figure A-26. InputBuffer.Fixed Logic TRUE #10 ---> OutputBuffer.Parallel
5. Les paramètres de la fenêtre Logique du DECS associés à cette étape sont illustrés sur la Figure A-
27. Dans le volet Source de la fenêtre Logique du DECS :
a. Sélectionnez Entrée dans le menu déroulant Couche.
b. Sélectionnez Compensation de la charge comme Élément.
c. Cliquez enfin sur le bouton Supprimer la source.
6. Les paramètres de la fenêtre Logique du DECS associés à cette étape sont illustrés sur la Figure A-
28.
a. Sous Source, sélectionnez Couche 2 comme Couche.
b. Sous Source, sélectionnez MUX comme Type de porte.
c. Sous Source, sélectionnez 1 comme Numéro de porte.
d. Sous Source, sélectionnez 2 comme Élément.
e. Sous Destination, sélectionnez Couche 1 comme Couche.
f.
Sous Destination, sélectionnez MUX comme Type de porte.
g. Sous Destination, sélectionnez 1 comme Numéro de porte.
h. Sous Destination, sélectionnez 1 comme Élément.
i.
Cliquez enfin sur le bouton Ajouter la logique.
7. Pour vérifier les modifications apportées aux schéma logique, passez en revue les associations
logiques affichées dans la fenêtre de visualisation de la logique du DECS. Cette fenêtre est
accessible via le bouton Afficher la logique de la fenêtre Logique du DECS.
