• Sous-tension de l’alternateur
• Perte de champ (40Q)
• Transducteur d'isolement de perte de champ
• Perte de tension de détection
• Volts par hertz (24)
L'état actif d'une fonction de protection est indiqué dans l'écran du panneau avant, via l'interface du
logiciel BESTCOMS, et via l'interface Modbus RS-485 (Com 2). N'importe lequel des six relais de sortie
programmables du contrôleur DECS-400 peut être programmé pour indiquer une fonction de protection
active. Les fonctions de protection du contrôleur DECS-400 sont décrites dans les paragraphes suivants.
Surintensité d'excitation
Une surintensité d'excitation est signalée lorsque le niveau de courant d'excitation augmente au-dessus
du paramètre Niveau de détection de surintensité d'excitation pendant une période définie. Le paramètre
Cadran est un paramètre linéaire multiplicateur du délai avant l'annonce. Les paramètres Niveau de
détection et Cadran sont liés par une fonction inverse. Ceci signifie que plus le dépassement du courant
d'excitation au-dessus du niveau de détection est important, plus le délai avant l'annonce est court. La
plage de réglage du paramètre Niveau de détection est comprise entre 0,1 et 9 999 Acc, par incréments
de 0,01 Acc. La plage de réglage du paramètre Cadran est comprise entre 0,1 à 20 secondes, par
incréments de 0,1 seconde. La protection contre la surintensité d'excitation peut être activée ou
désactivée sans modification des paramètres Niveau de détection et Cadran.

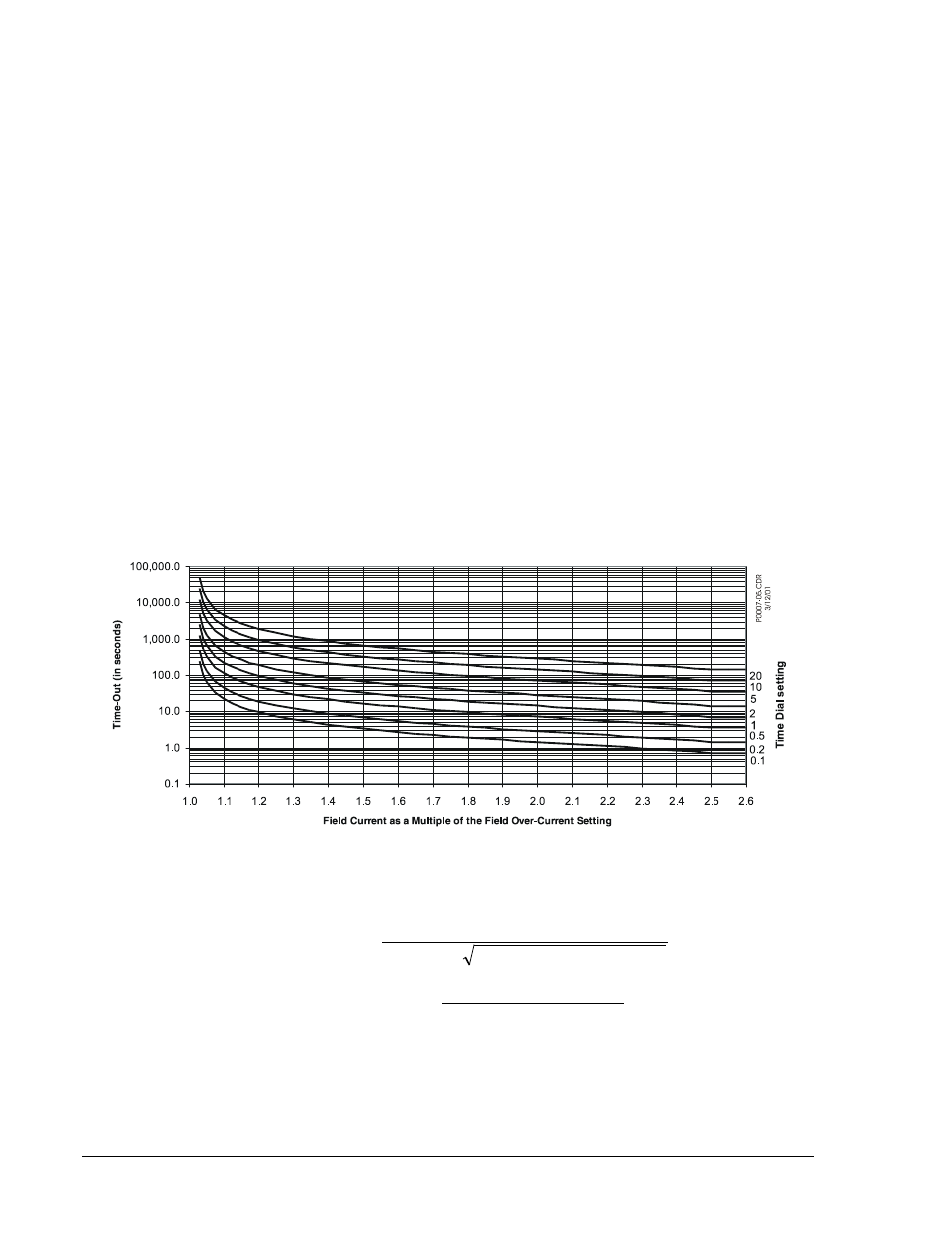

Des courbes types de temps de surintensité d'excitation sont représentées dans la Figure 3-3. Notez que
les niveaux de courant d'excitation inférieurs à 103 % déclenchent une alerte dans le même délai qu'un
courant d'excitation du niveau de 103 %. Les niveaux de courant d'excitation supérieurs à 250 % de la
consigne entraînent le déclenchement d'une annonce dans le même délai qu'un niveau de 250 %. Le
courant d'excitation doit tomber à un niveau inférieur au coefficient de retombée (95 %) pour que la
fonction déclenche la temporisation de réinitialisation.
Figure 3-3. Courbes de temps de surintensité d'excitation
Les équations suivantes sont utilisées pour calculer les délais de détection de surintensité d'excitation et
de réinitialisation. Dans chaque équation, MOP (multiple of pickup) signifie « multiple de détection ».
MOP
Setting Dial Time
(s) Delay Time PU
× − + −
× −
=
816 . 191 864 . 490 165 . 17
908 . 95
1
36 . 0
− ×
×
=
MOP MOP
Setting Dial Time
(s) Delay Time Reset
Surtension d'excitation
Une surtension d'excitation est signalée lorsque la tension d'excitation dépasse le niveau du paramètre
Niveau de détection de la surtension d'excitation pendant une période égale au paramètre Délai de
surtension d'excitation. La plage de réglage du paramètre Niveau de détection est comprise entre 1 et
2 000 Vcc, par incréments de 1 Vcc. La plage de réglage du paramètre Délai est comprise entre 0,2 et
3-12 DECS-400 - Description fonctionnelle 9369770990 Rev R
