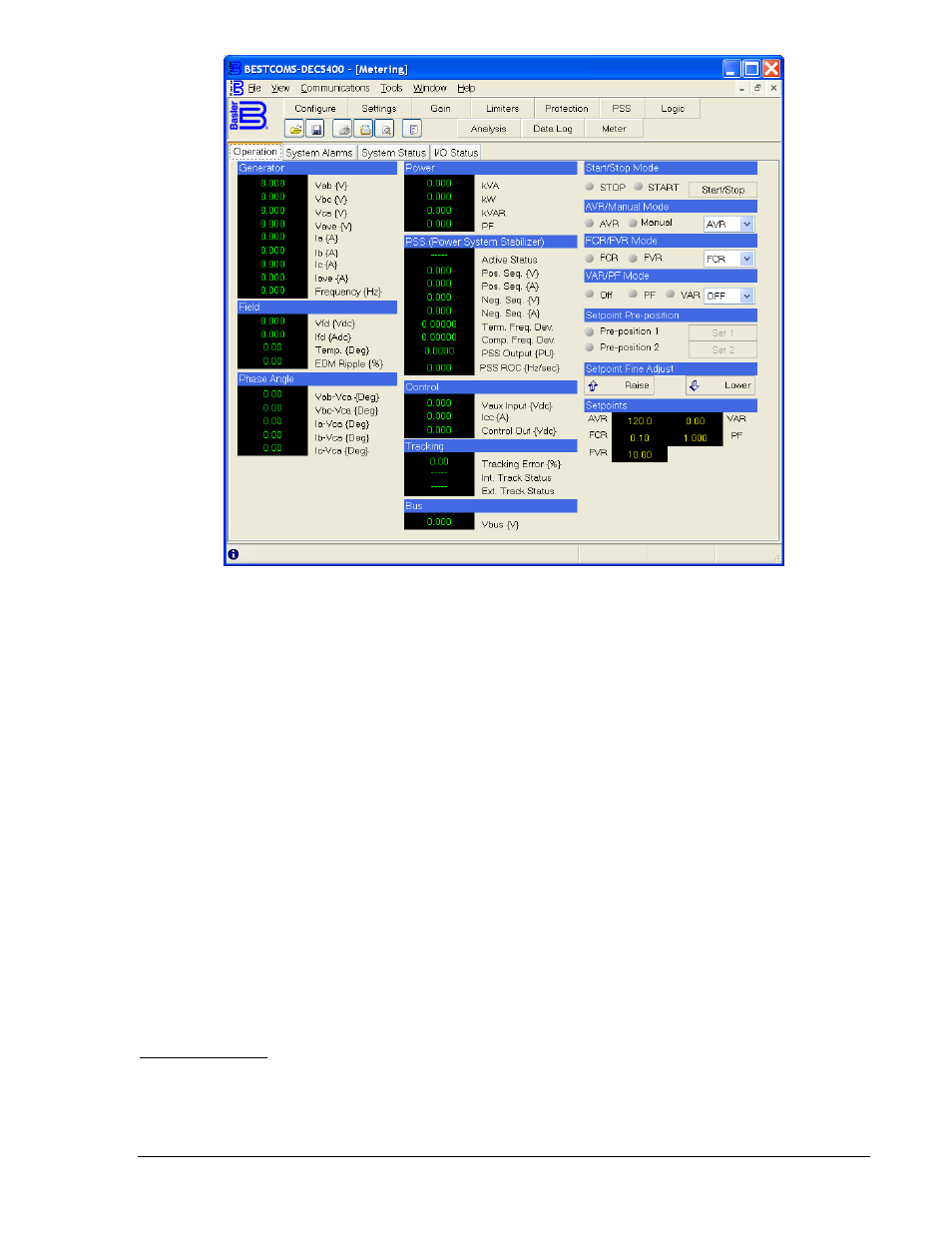

Figure 4-41. Écran Mesures, Onglet Fonctionnement
Modes FCR/FVR : le statut de mode FCR et FVR est signalé par deux indicateurs. Lorsque le système
DECS-400 fonctionne en mode FCR, l'indicateur FCR change de couleur et passe du gris au rouge.
Lorsque le système DECS-400 fonctionne en mode FVR, l'indicateur FVR change de couleur et passe du
gris au rouge. La sélection du mode FCR ou FVR s'effectue à l'aide du menu déroulant.
Mode VAR/PF : cette fonction dispose de trois indicateurs qui permettent d'indiquer si le mode Var est
actif, si le mode de facteur de puissance (PF) est actif, ou si aucun de ces deux modes n’est actif.
Lorsque le mode Var est actif, l’indicateur VAR change de couleur et passe du gris au vert. Lorsque le
mode de facteur de puissance est actif, l’indicateur PF change de couleur et passe du gris au rouge. Si
aucun des deux modes n'est actif, l'indicateur de position Désactivé change de couleur et passe du gris
au vert. L'activation et la désactivation des modes Var et PF s'effectuent à l'aide du menu déroulant.
Pré-position de point de consigne : un bouton de commande et un indicateur sont fournis pour le réglage
des deux pré-positions de point de consigne. Le bouton Consigne 1 permet de régler le point de consigne
d'excitation sur la valeur de la pré-position 1. L'indicateur Pré-position 1 change alors de couleur et passe
du gris au rouge. Le bouton Consigne 2 permet de régler le point de consigne d'excitation sur la valeur de
la pré-position 2. L'indicateur Pré-position 2 change alors de couleur et passe du gris au rouge.
Réglage précis de la consigne : le bouton Augmentation permet d'augmenter la consigne de
fonctionnement active. Le bouton Réduction permet de réduire la consigne de fonctionnement active.
L'incrément positif et négatif est une fonction de la gamme d'ajustage des valeurs de consigne et de la
vitesse de déplacement du mode actif. Les incréments sont directement proportionnels à l'échelle de
réglage et inversement proportionnels à la vitesse de déplacement.
Points de consigne : cinq zones de statut indiquent les consignes associées respectivement au modes
AVR, FCR, FVR, Var et Facteur de puissance.
Alarmes système :
les indicateurs de l'onglet Alarmes système sont représentés dans la Figure 4-42 et décrits dans les
paragraphes suivants.
9369770990 Rev R DECS-400 - Logiciel BESTCOMS 4-47
