Quitter : ce bouton permet de quitter l'écran Analyse et de revenir à l'écran précédent.

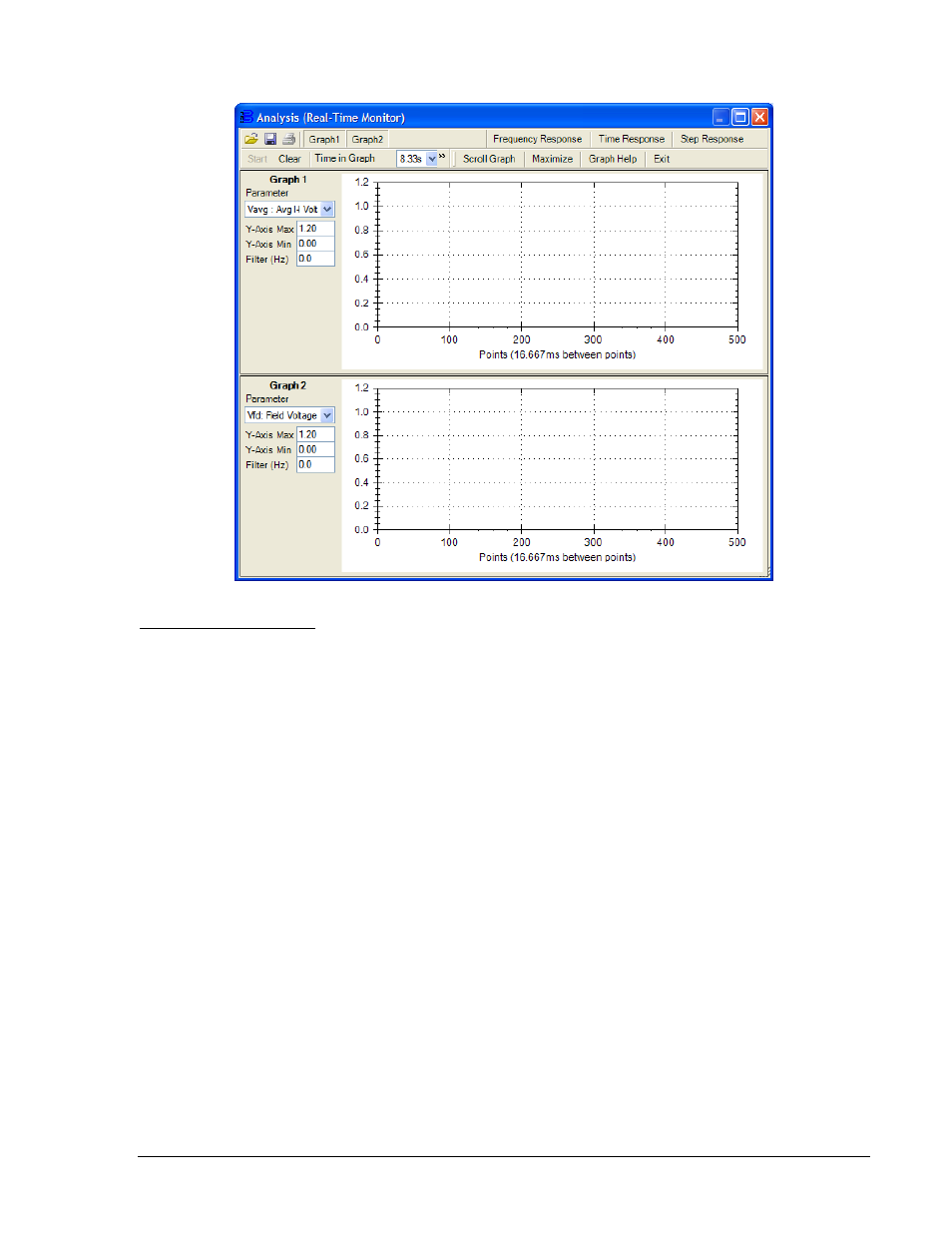

Figure 4-52. Écran Analyse

Paramètres de graphique

Paramètre : cette zone permet de sélectionner le paramètre à afficher dans le graphique. Ce paramètre
peut être choisi dans la liste suivante :
• Entrée de tension auxiliaire (Vaux)
• Courant de ligne moyen (Iavg)
• Tension ligne à ligne moyenne (Vavg)
• Signal d'erreur AVR (ErrLn)
• Fréquence du bus (BHz)
• Tension du bus (Vbus)
• Écart de fréquence compensé (CompF)
• Sortie de contrôle (CntOp)
• Entrée de courant croisé (Iaux)
• Courant d'excitation (Ifd)
• Tension d'excitation (Vfd)
• Température d'excitation
• Puissance mécanique filtrée (MechP)
• Sortie PSS finale (Pout)
• Signal de réponse en fréquence (Test)
• Fréquence de l'alternateur (GHz)
• Angle de phase Ia (PhA)
• Angle de phase Iaux (PhAux)
• Angle de phase Ib (PhB)
• Angle de phase Ic (PhC)
• État interne (TrnOp)
• Avance-retard nº 1 (x15)
• Avance-retard nº 2 (x15)
• Avance-retard nº 3 (x15)

• Avance-retard nº 4 (x15)
• Puissance mécanique (x7)
• Puissance mécanique LP nº 1 (x8)
• Puissance mécanique LP nº 2 (x8)
• Puissance mécanique LP nº 3 (x10)
• Puissance mécanique LP nº 4 (x11)
• Courant de séquence négative (I2)
• Tension de séquence négative (V2)
• Équilibre nul (%)
• Sortie du contrôleur OEL (OelOutput)
• Sortie du mode PF (VPfOp)
• Courant de phase A (Ia)
• Tension ligne à ligne, phase A à B (Vab)
• Courant de phase B (Ib)
• Tension ligne à ligne, phase B à C (Vbc)
• Courant de phase C (Ic)
• Tension ligne à ligne, phase C à A (Vca)
• Indication de la position (%)
• Courant de séquence positive (I1)
• Tension de séquence positive (V1)
• Sortie post-limite (Post)
• Facteur de puissance (PF)
• Puissance HP nº 1 (x5)
• Sortie pré-limite (Prelm)
