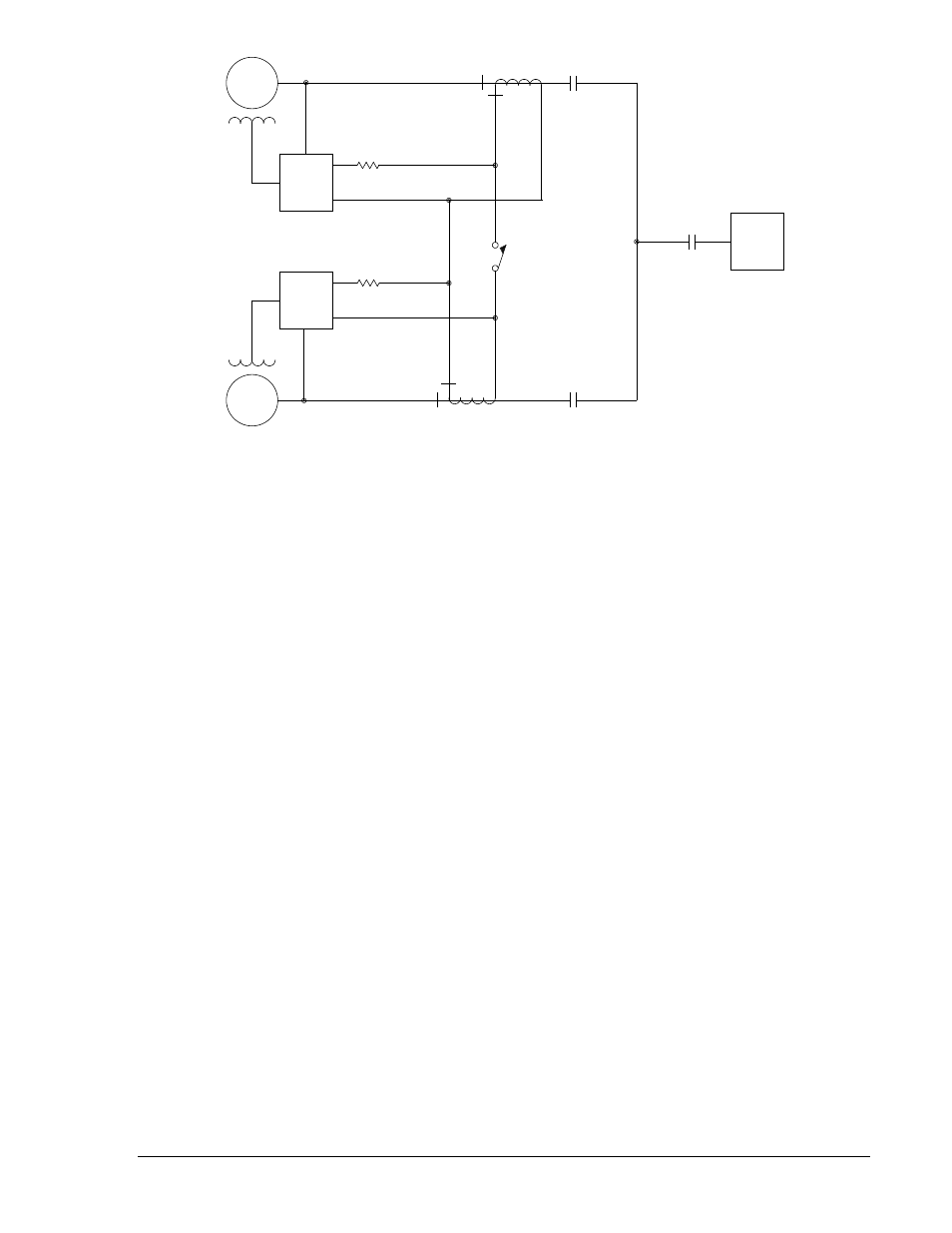

Figure 5-7. Connexions de la compensation de courant croisé (différentiel réactif)
Interconnexions standard
Les Figures 5-8 et 5-9 illustrent les interconnexions standard effectuées lorsque le DECS-400 est utilisé
dans un système d'excitation avec cadre redresseur (forçage négatif) Basler SSE-N. La Figure 5-8 illustre
les connexions CA et la Figure 5-9 les connexions CC. Les remarques suivantes concernent les Figures
5-8 et 5-9.
1. Le commutateur est un contact temporaire. Interverrouillage requis pour prévenir la fermeture
simultanée des deux contacts.
2. L'excitateur ne doit pas se trouver en mode Arrêt lorsque l'alternateur est connecté au bus.
L'excitateur ne doit pas se trouver en mode Démarrage sauf si l'alternateur fonctionne et qu'un
amorçage de la tension peut se produire.
3. Les systèmes SSE-N nécessitent un module IFM-150 (Interface Firing Module). Pour plus
d'information sur les modalités d'interconnexion à suivre, consultez le manuel d'utilisation du module
IFM-150.
4. Les applications de régulation de tension nécessitent un seul transformateur de courant. Les
applications PSS nécessitent en revanche deux transformateurs de courant au minimum.
5. Pour plus d'information sur les modalités d'interconnexion du pont redresseur, consultez le manuel
d'utilisation du pont redresseur spécifique utilisé.
6. Le recours à deux sources d'alimentation CC est recommandé. Dans l'exemple, batterie et bloc
d'alimentation 125 Vcc distinct.
7. Le recours à un transformateur de puissance d'isolement est requis.
8. Les contacts de sortie RELAIS n°1 à n°6 du DECS-400 peuvent être personnalisés pour répondre
aux besoins spécifiques du système.
9. Les entrées de commutation SW1 à SW10 du DECS-400 peuvent être personnalisées pour répondre
aux besoins spécifiques du système.
10. Les sorties de pilote de mesure du DECS-400 peuvent être personnalisées pour répondre aux
besoins spécifiques du système.
11. L'entrée accessoire peut être configurée pour prendre en charge un signe d'intensité (de 4 à 20 mA)
ou un signal de tension (plage différentielle
±10 V).
GEN 1
GEN 2
A7
A8
DECS-400
A7
A8
2.0
2.0
CT
CT
LOAD CCC
ENABLE
CONTACT
09-28-04
P0025-20
DECS-400
Rév. R 9369770990 Installation du DECS-400 5-13
