2. Les paramètres de la fenêtre Logique du DECS associés à cette étape sont illustrés sur la Figure A-
18. Déconnectez le tampon d'entrée Surintensité d'excitation active de l'entrée 3 de la porte 6 OR sur
la couche logique 1. Dans le Tableau A-2, cette association est identifiée par le code logique suivant :
« DESTINATION: Layer1 – InputBuffer.Field Over Current
 Or6.Input3 ».

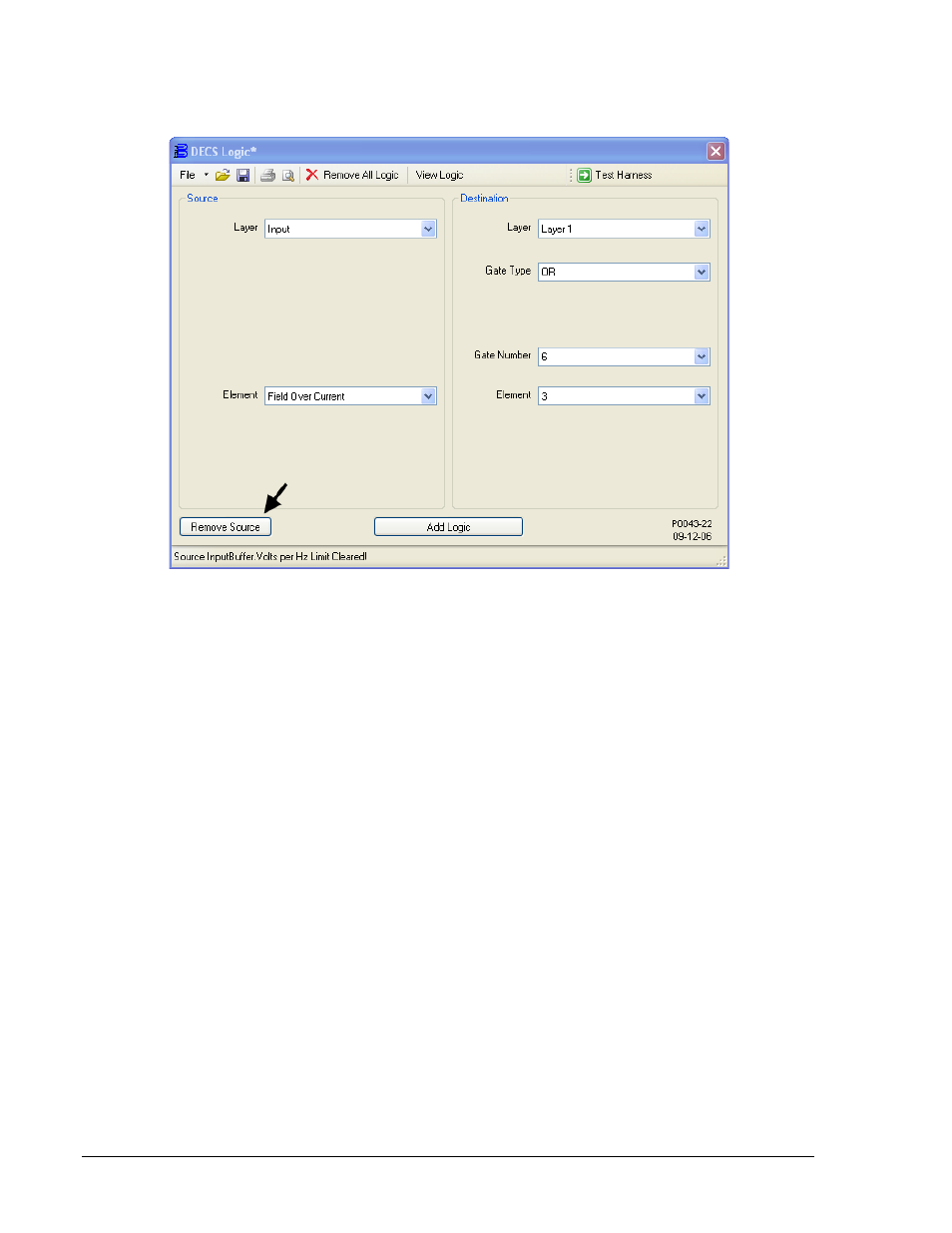

Figure A-18. Suppression de Layer1 InputBuffer.Field Over Current ---> Or6.Input3
3. Les paramètres de la fenêtre Logique du DECS associés à cette étape sont illustrés sur la Figure A-
19. Déconnectez le tampon d'entrée Amorçage actif du tampon de sortie Sortie Relais n°5. Dans le
Tableau A-2, cette association est identifiée par le code logique suivant : « DESTINATION:
OutputBuffer – InputBuffer.Field Flashing
 Relay Output 5 ».
A-20 Logique programmable du DECS-400 9369770990 Rev R
