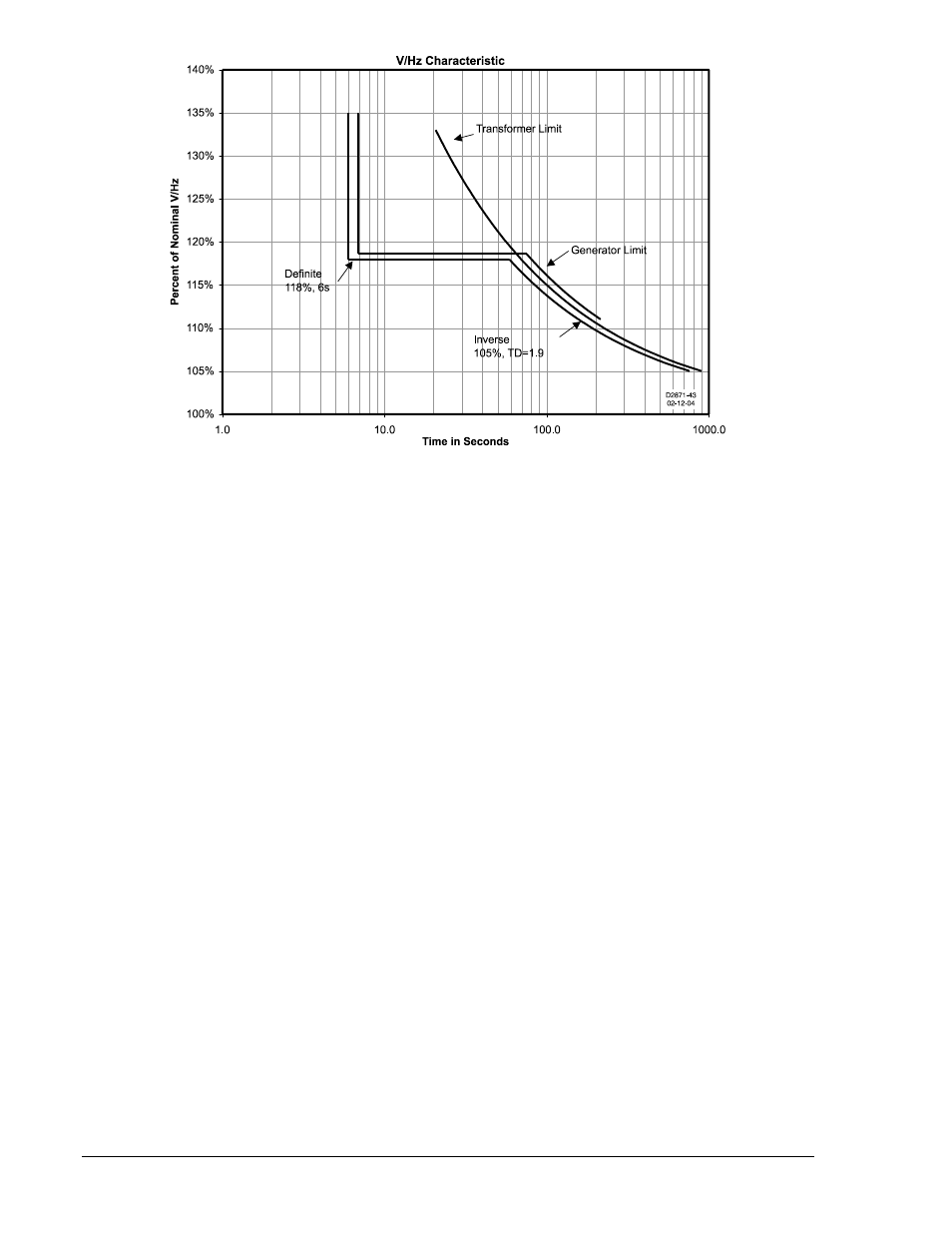

Figure 3-7. Caractéristique V/Hz - Temps indiqué sur l'axe horizontal
Surveillance de la diode de l'excitatrice (EDM, Exciter Diode Monitor)
La fonction EDM du système DECS-400 surveille la présence d'un semi-conducteur d'alimentation
d'excitatrice rotative sans bague-balais ouvert ou court-circuité. Elle peut signaler cette condition et
permettre l'exécution d'une action pour protéger le système de tout dommage éventuel. Si la diode est
ouverte, le niveau d'excitation est augmenté de façon importante afin de maintenir le niveau de
fonctionnement voulu. Si la diode est court-circuitée, un courant d'intensité élevée parcourt le bobinage
de l'armature de l'excitatrice, risquant d'entraîner une surchauffe.
Les défaillances des diodes de l'excitatrice sont détectées par la surveillance de la sortie des diodes de
sortie de l'excitatrice et la mesure de l'ondulation induite dans le courant d'excitation de l'excitatrice.
L'harmonique fondamentale du courant d'excitation de l'excitatrice est évaluée par l'utilisation des
transformées de Fourier discrètes (TFD). L'harmonique, exprimée sous la forme d'un pourcentage du
courant d'excitation, est ensuite comparée aux paramètres Niveau de détection de diode ouverte EDM et
Niveau de détection de diode court-circuitée EDM. Si le pourcentage de courant d'excitation dépasse l'un
de ces paramètres, la temporisation appropriée (Délai de diode ouverte EDM ou Délai de diode court-
circuitée EDM) démarre. Si le pourcentage de courant d'excitation dépasse le paramètre de détection de
diode ouverte ou court-circuitée à la fin du délai de temporisation approprié, une alerte de défaillance de
diode de l'excitatrice est émise. La plage de réglage des paramètres Niveau de détection de diode
ouverte EDM et Niveau de détection de diode court-circuitée EDM est comprise entre 0 à 100 %, par
incréments de 0,1 %. La plage de réglage du paramètre Délai de diode ouverte EDM est comprise entre
10 à 60 secondes, par incréments de 0,1 seconde. La plage de réglage du paramètre Délai de diode
ouverte EDM est comprise entre 5 et 30 secondes, par incréments de 0,1 seconde.
Un paramètre Niveau de désactivation permet d'éviter les nuisances liées à des indications de défaillance
de diode causées par un niveau de courant d'excitation faible ou une fréquence de l'alternateur hors
échelle de référence. Le paramètre Niveau de désactivation désactive à la fois la protection contre les
diodes ouvertes et court-circuitées. La plage de réglage de ce paramètre est comprise entre 0 à 100 %,
par incréments de 0,1 %.
La fonction EDM est automatiquement désactivée si la configuration de type de champ est Champ
principal.
