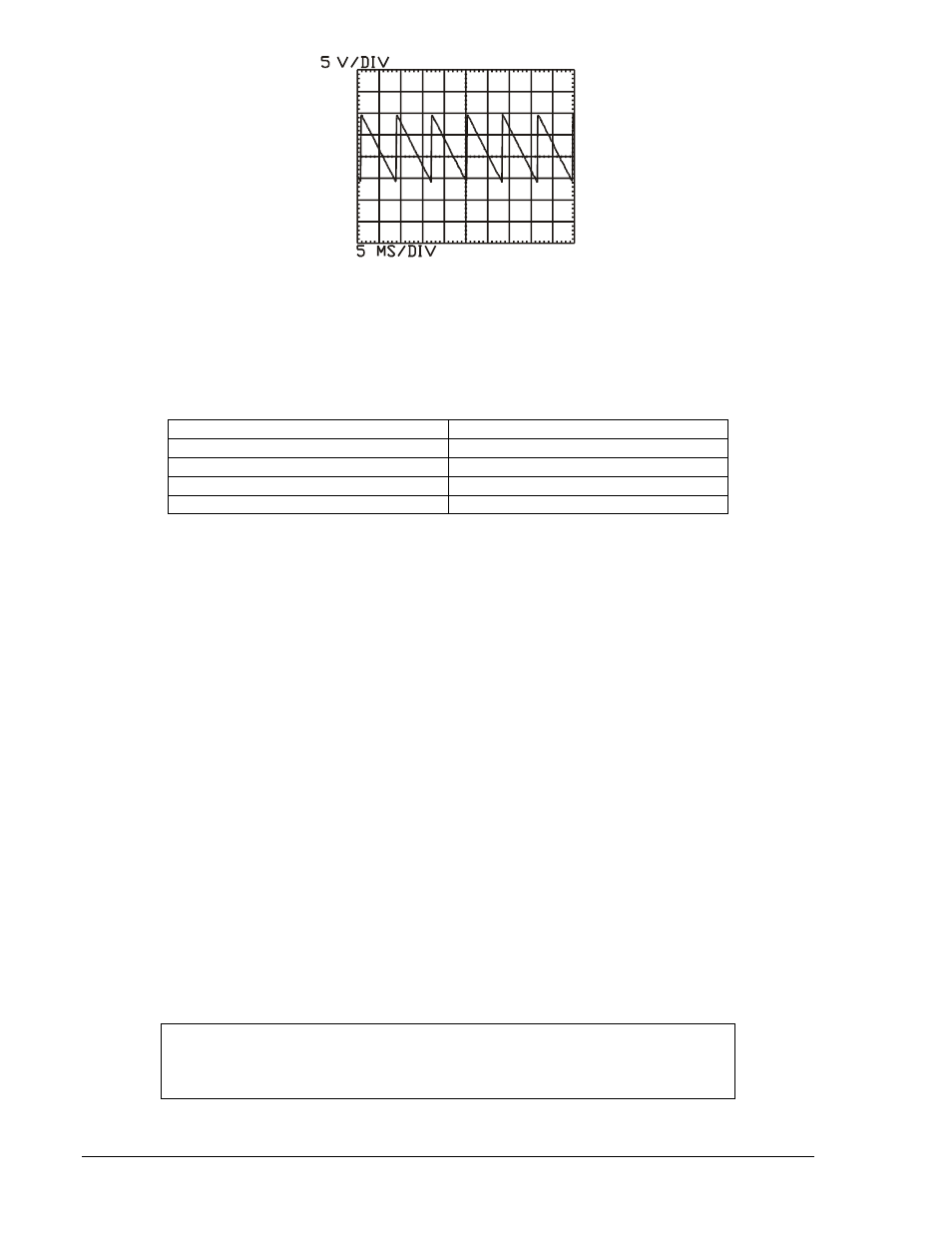

Figure 6-4. Forme d'onde de la tension d'excitation en sortie
• Relevez les tensions au niveau des entrées de détection de tension (E1, E2, E3) pour
vérifier qu'elles sont correctes. .............................................................................................. _________
• Mesurez les tensions PPT secondaires Pour connaître les tensions secondaires qui
doivent être enregistrées au niveau de la sortie du transformateur, consultez le Tableau
6-2.
Tableau 6-2. Tensions secondaires du PPT
Tension CC du redresseur Tension secondaire CA du PPT
63 80
125 160
250 360
375 480
• À l'aide de la commande d'augmentation/de réduction, augmentez la tension du
terminal par incréments jusqu'à ce qu'elle atteigne sa valeur nominale. .............................. _________
• Mettez le commutateur de démarrage/d'arrêt en position d'arrêt. ........................................ _________
• Mettez le commutateur de démarrage/d'arrêt en position de démarrage pour démarrer
l'alternateur en mode FCR. ................................................................................................... _________
• Consignez les caractéristiques d'amorçage de la tension du système une fois atteinte
sa pleine valeur nominale en sortie. ..................................................................................... _________
• Initiez une réponse par palier en mode FCR. ....................................................................... _________
• À l'aide de l'écran Analyse BESTCOMS, procédez à un changement par palier de 5%
en mode FCR ........................................................................................................................ _________
• Réduisez la valeur avant de l'augmenter. À l'aide des fonctions d'enregistrement de
l'écran Analyse, assurez-vous de la stabilité des performances. ......................................... _________
• Notez le temps de la crête de dépassement et le temps de clarification. Les
caractéristiques de la sortie FCR doivent être très stables. ................................................. _________
Pendant le déroulement du test suivant, soyez prêt en cas de problème à procéder à un retransfert vers
le mode FCR. À l'aide de l'écran Mesure de BESTCOMS, assurez-vous de la stabilité de la poursuite
avant de procéder au transfert. L'indicateur d'équilibre nul, situé sur le panneau avant, doit être allumé en
continu. En cas d'activation de la pré-position, le point de consigne est amené en premier lieu vers la
valeur définie. Désactiver la pré-position peut se révéler nécessaire dans le cadre du présent test.
• Vérifiez que le point de consigne AVR poursuit automatiquement le point de consigne
FCR, puis procédez au transfert. .......................................................................................... _________
NOTE
Pendant le déroulement du test suivant, en cas d'activation de la pré-position, le
point de consigne est amené en premier lieu vers la valeur définie.
6-6 Mise en service du DECS-400 Rév. R 9369770990
