Basler Electric DECS-400 - Manuel (Page 145)

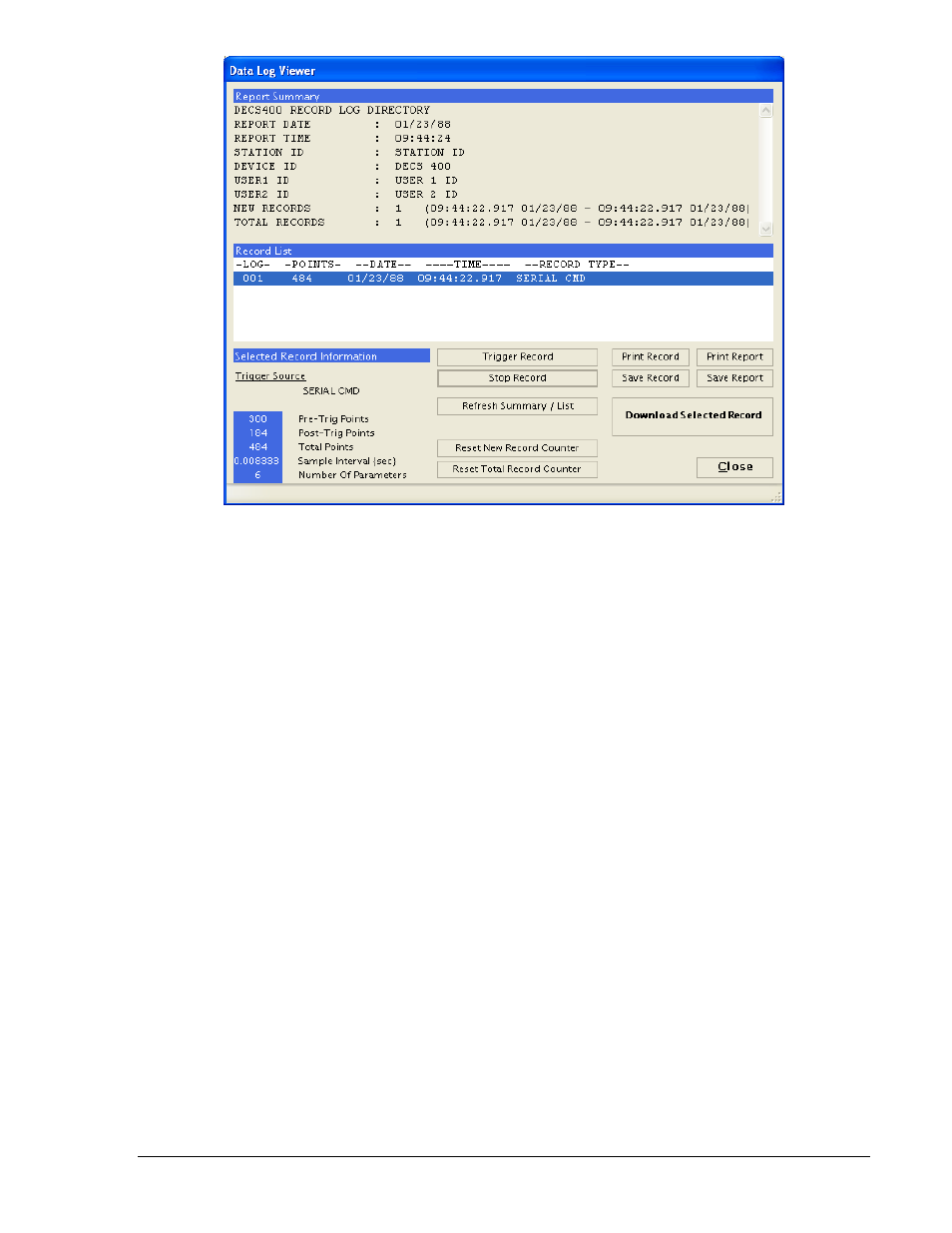

Figure 4-47. Écran Visionneuse de l'historique
Résumé du rapport : cette section de l'écran Visionneuse de l'historique fournit des informations telles
que l'heure et la date, la station, le dispositif utilisé, l'identifiant de l'utilisateur, ainsi que sur le nombre de
nouveaux enregistrements et le nombre total d'enregistrements.
Liste des enregistrements : cette section de l'écran Visionneuse de l'historique affiche la liste des
enregistrements d'historique disponibles. Les enregistrements individuels peuvent être sélectionnés à
partir de la liste et imprimés, enregistrés sous forme de fichier texte ou téléchargés dans les formats
suivants : ASCII, ASCII COMTRADE ou COMTRADE binaire.
Informations relatives aux enregistrements sélectionnés : cette section de l'écran Historique affiche des
informations relatives à l'enregistrement d'historique sélectionné dans la liste des enregistrements. Les
informations affichées sont notamment les suivantes : nombre de points de pré-déclenchement, nombre
de points de post-déclenchement, nombre de points total, intervalle d'échantillonnage et nombre des
paramètres rapportés.
Déclencher l'enregistrement : ce bouton permet de déclencher manuellement l'acquisition de
l'enregistrement de données. Il n'est pas possible de déclencher manuellement un historique des
données, sauf si l'historique des données est activé dans l'onglet Configuration de l'historique.
Arrêter l'enregistrement : ce bouton permet d'interrompre l'acquisition d'un enregistrement de données
déclenché manuellement.
Rafraîchir le résumé/la liste : ce bouton permet de mettre à jour le résumé du rapport et la liste des
enregistrements avec les informations les plus récentes.
Réinitialiser le compteur de nouveaux enregistrements : ce bouton permet de remettre à zéro le nombre
de nouveaux enregistrements indiqué dans le résumé du rapport.
Réinitialiser le compteur du total d'enregistrements : ce bouton permet de remettre à zéro le nombre total
d'enregistrements indiqué dans le résumé du rapport.
Imprimer l'enregistrement : ce bouton permet d'imprimer un enregistrement de données sélectionné dans
la liste des enregistrements.
Imprimer le rapport : ce bouton permet d'imprimer une copie du résumé du rapport.
Sauvegarder l'enregistrement : ce bouton permet de sauvegarder un enregistrement de données
sélectionné dans un fichier texte.
Enregistrer le rapport : ce bouton permet d'enregistrer le résumé du rapport dans un fichier texte.
9369770990 Rev R DECS-400 - Logiciel BESTCOMS 4-53
