• Puissance mécanique
filtrée du PSS
• Sortie finale du PSS
• Avance-retard PSS nº 1
• Avance-retard PSS nº 2
• Avance-retard PSS nº 3
• Avance-retard PSS nº 4
• Puissance mécanique du
PSS
• Puissance mécanique du
PSS LP nº 1
• Puissance mécanique du
PSS LP nº 2
• Puissance mécanique du
PSS LP nº 3
• Puissance mécanique du
PSS LP nº 4
• Sortie post-limite du PSS
• Puissance du PSS HP nº 1
• Sortie pré-limite du PSS
• Vitesse du PSS HP nº 1
• Vitesse synthétisée du PSS
• Tension aux bornes du
PSS
• Filtre anti-torsion du PSS
nº 1
• Filtre anti-torsion du PSS
nº 2
• Puissance de déperdition
du PSS
• Vitesse de déperdition du
PSS
• Taux de variation de
fréquence
• Sortie du contrôleur SCL
• Écart de fréquence aux
bornes
• Réponse en temps
• Sortie du contrôleur UEL
• Sortie du contrôleur VARL

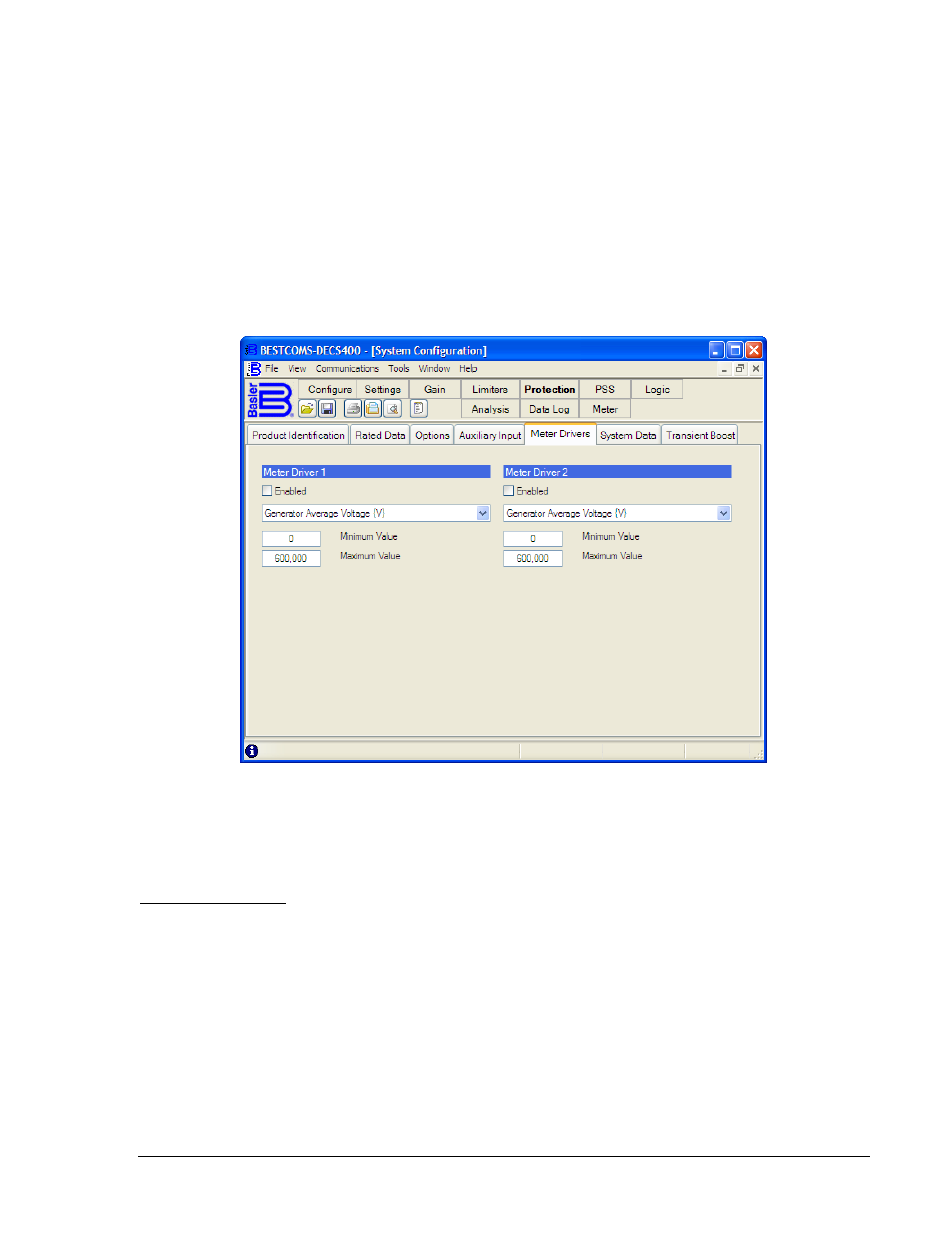

Figure 4-11. Écran Configuration système, onglet Pilotes de mesure
Les zones de paramètre Valeur minimum permettent de définir la valeur de paramètre la plus basse à
mesurer et correspondant à la sortie minimale de 4 mAcc des pilotes de mesure. Les zones de paramètre
Valeur maximum permettent de définir la valeur de paramètre la plus élevée à mesurer et correspondant
à la sortie maximale de 20 mAcc des pilotes de mesure.
Données du système
Les fonctions de l'onglet Données du système sont représentées dans la Figure 4-12 et décrites dans les
paragraphes suivants.
Transformateur de potentiel (PT) de l'alternateur - Tension primaire : cette zone permet de saisir la
tension primaire assignée du transformateur de potentiel de l'alternateur. La plage de valeurs autorisées
est comprise entre 1 et 500 000 Vca, par incréments de 1 Vca.
Transformateur de potentiel (PT) de l'alternateur - Tension secondaire : cette zone permet de saisir la
tension secondaire assignée du transformateur de potentiel de l'alternateur. La plage de valeurs
autorisées est comprise entre 1 et 240 Vca, par incréments de 1 Vca.
Transformateur de courant (CT) de l'alternateur - Courant primaire : cette zone permet de saisir le
courant primaire assigné du transformateur de courant de l'alternateur. La plage de valeurs autorisées est
comprise entre 1 et 60 000 Aca, par incréments de 1 Aca.
9369770990 Rev R DECS-400 - Logiciel BESTCOMS 4-11
