présentées dans ces paragraphes supposent que les diodes de l’excitatrice ne sont ni ouvertes, ni
fermées au moment de la configuration et des essais.
Détection des déséquilibres de tension/ courant
Si le déséquilibre de tension ou de courant augmente à plus de 40 % pendant 18 demi-cycles, (environ
150 millisecondes à 60 Hz), le stabilisateur de la puissance active (PSS) est désactivé. L'équilibre de
tension et de courant est déterminé par le rapport entre les quantités de séquence négative et les
quantités de séquence positive. Lorsqu'une condition de déséquilibre diminue à un niveau inférieur au
seuil de 40 % pendant 18 demi-cycles, le stabilisateur est de nouveau activé. Cette fonction est active
uniquement lorsque la quantité de tension de séquence positive équivaut à plus de 10 % du paramètre
Tension nominale (écran Configuration système, onglet Données nominale). Il n'est pas nécessaire que
le PSS soit activé pour que cette fonction soit opérationnelle.
FONCTIONS DE LIMITEUR
Les fonctions de limiteur du contrôleur DECS-400 se composent d'un limiteur de courant du stator, d'un
limiteur de surexcitation, d'un limiteur de sous-excitation, d'un limiteur de sous-fréquence et d'un limiteur
de rapport tension/fréquence.
Limiteur de courant du stator
Le limiteur de courant du stator SCL (stator current limiter) mesure le niveau de courant du stator et le
limite pour prévenir toute surchauffe du stator. Le limiteur SCL fonctionne dans tous les modes, à
l'exception du mode FCR. Lorsqu'il fonctionne en mode FCR, le système DECS-400 annonce une
condition de surintensité de stator, mais n'effectue aucune action pour limiter le courant du stator.
La limitation du courant du stator est fournie à deux niveaux (Figure 3-8).
La limitation de niveau haut du courant du stator est déterminée par les paramètres Niveau SCL haut et
Temps SCL haut. Lorsque le courant du stator augmente au-dessus du paramètre Niveau SCL haut, le
système DECS-400 limite le niveau du courant du stator. Après l'expiration du délai spécifié par le
paramètre Temps SCL haut, le système DECS-400 limite le niveau du courant du stator à la valeur du
paramètre Niveau SCL bas. La plage de réglage du paramètre Niveau SCL haut est comprise entre 0 et
66 000 Aca, par incréments de 0,1 Aca. La plage de réglage du paramètre Temps SCL haut est comprise
entre 0 et 240 secondes, par incréments de 0,1 seconde.

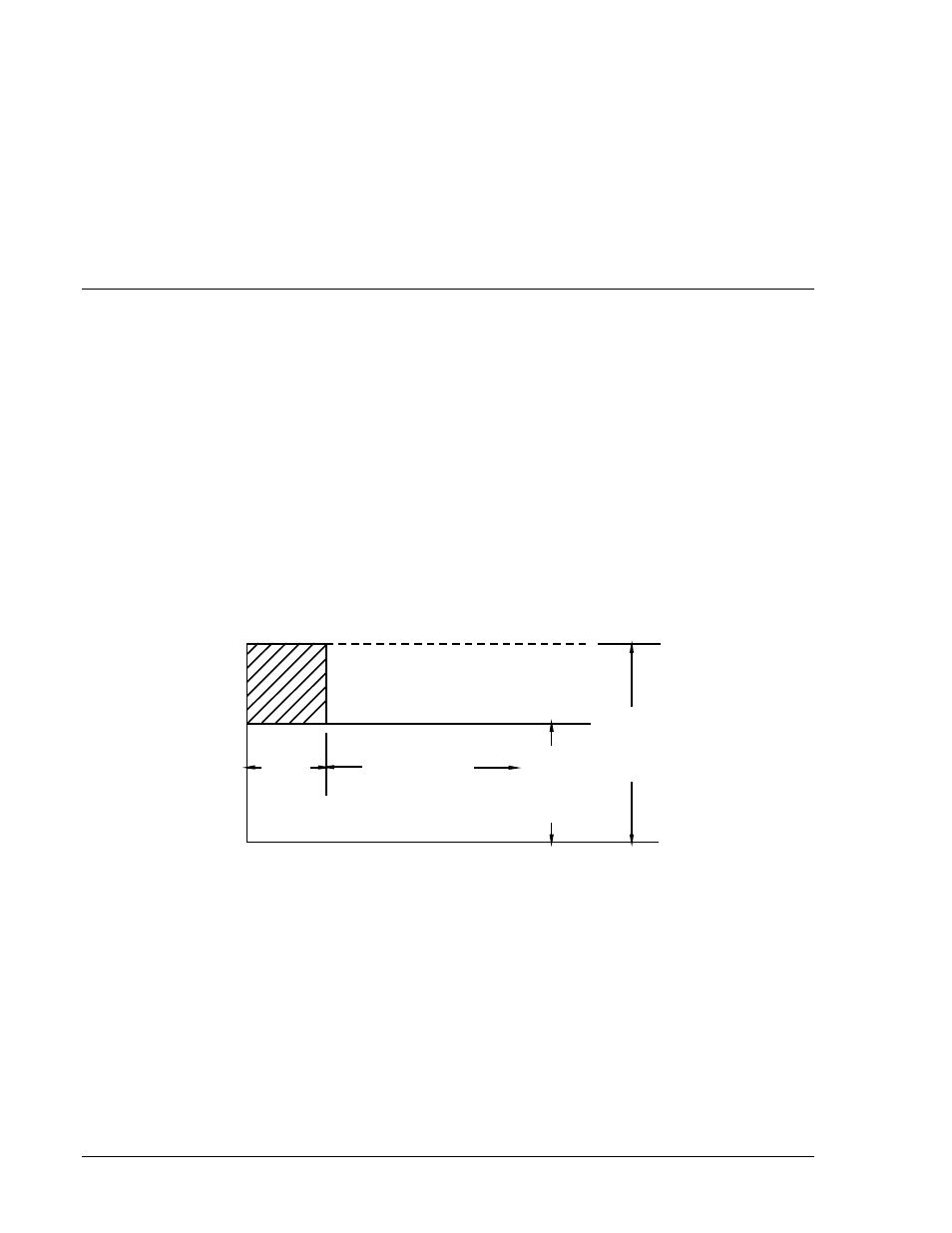

Figure 3-8. Limiteur de courant du stator
La limite de courant du stator de niveau bas est déterminée par le paramètre Niveau SCL bas, qui fournit
une alerte indiquant que le courant du stator est à un niveau élevé. L'alternateur peut fonctionner sur une
période indéfinie au niveau SCL bas. La plage de réglage du paramètre Niveau SCL bas est identique à
celle du paramètre Niveau SCL haut.
La fonction SCL est active seulement après l'expiration du délai défini par le paramètre Délai initial SCL.
Limiteur de surexcitation
Le limiteur de surexcitation (OEL) surveille le niveau de courant d'excitation fourni par l'excitatrice statique
et limite le courant pour éviter la surchauffe du champ. Le limiteur OEL fonctionne dans tous les modes.
Le limiteur OEL peut être désactivé par le biais d'une logique configurable par l'utilisateur, seulement
lorsque le système DECS-400 fonctionne en mode FCR. Le système DECS-400 indique une alerte, mais
ne limite pas le niveau d'excitation.
Il fournit deux styles de limitation de surexcitation : point de sommation et reprise.
TIME IN SECONDS
High
Current
Time
Continuous
P0013-19
11-10-04
0-60 s
Low
Current
Level
0-66,000 Aac
High
Current
Level
0-66,000 Aac
S
T
A
T
O
R CURRE
NT
