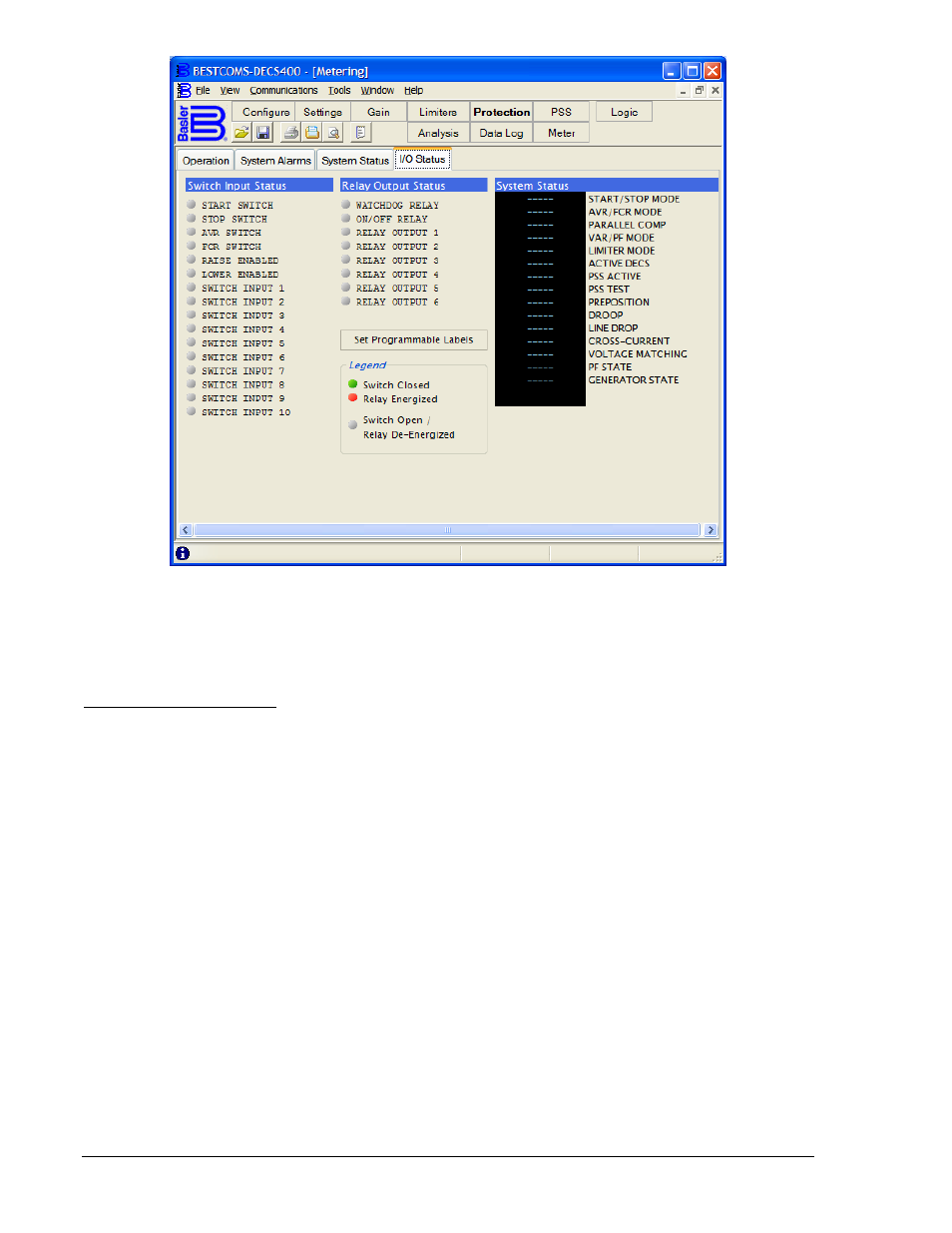

Figure 4-44. Écran Mesures, Onglet Statut E/S
Historique
L'écran Historique comporte cinq onglets : Configuration de l'historique, Déclencheurs logiques,
Déclencheurs par mode, Déclencheurs par niveau/Sélection de l'historique et Analyse de tendance.
Cliquez sur le bouton Historique de la barre d'outils pour afficher l'écran Historique.
Configuration de l'historique
Les paramètres et les contrôles de l'onglet Configuration de l'historique sont représentés dans la Figure
4-45 et décrits dans les paragraphes suivants.
Configuration de l'historique - Historique activé : cette fonction active et désactive l'historique des
données.
Configuration de l'historique - Points de pré-déclenchement : ce paramètre permet de sélectionner le
nombre de points de données qui sont enregistrés avant le déclenchement d'un historique. La plage de
valeurs autorisées est comprise entre 0 et 599, par incréments de 1.
Configuration de l'historique - Durée du pré-déclenchement (s) : cette zone en lecture seule affiche la
période durant laquelle les points de données de pré-déclenchement sont enregistrés. La valeur affichée
est déterminée par les paramètres Points de pré-déclenchement et Intervalle d'échantillonnage.
Configuration de l'historique - Points de post-déclenchement : cette zone en lecture seule affiche le
nombre de points de données qui sont enregistrés après le déclenchement d'un historique. La valeur
affichée est déterminée par les paramètres Points de pré-déclenchement et Intervalle d'échantillonnage.
Configuration de l'historique - Durée du post-déclenchement (s) : cette zone en lecture seule affiche la
période durant laquelle les points de données de post-déclenchement sont enregistrés. La valeur affichée
est déterminée par les paramètres Points de pré-déclenchement et Intervalle d'échantillonnage.
Configuration de l'historique - Intervalle d''échantillonnage (ms) : ce paramètre définit la fréquence
d'échantillonnage des points des données. Si le paramètre Fréquence de l'alternateur (écran
Configuration, onglet Options) est défini à 60 Hz, les valeurs autorisées pour l'intervalle d'échantillonnage
sont comprises entre 4 166 et 10 415 millisecondes et peuvent être sélectionnées à partir du menu
déroulant. Si le paramètre Fréquence de l'alternateur est défini à 50 Hz, un intervalle d'échantillonnage
compris entre 5 à 12 500 millisecondes peut être sélectionné à partir du menu déroulant.
