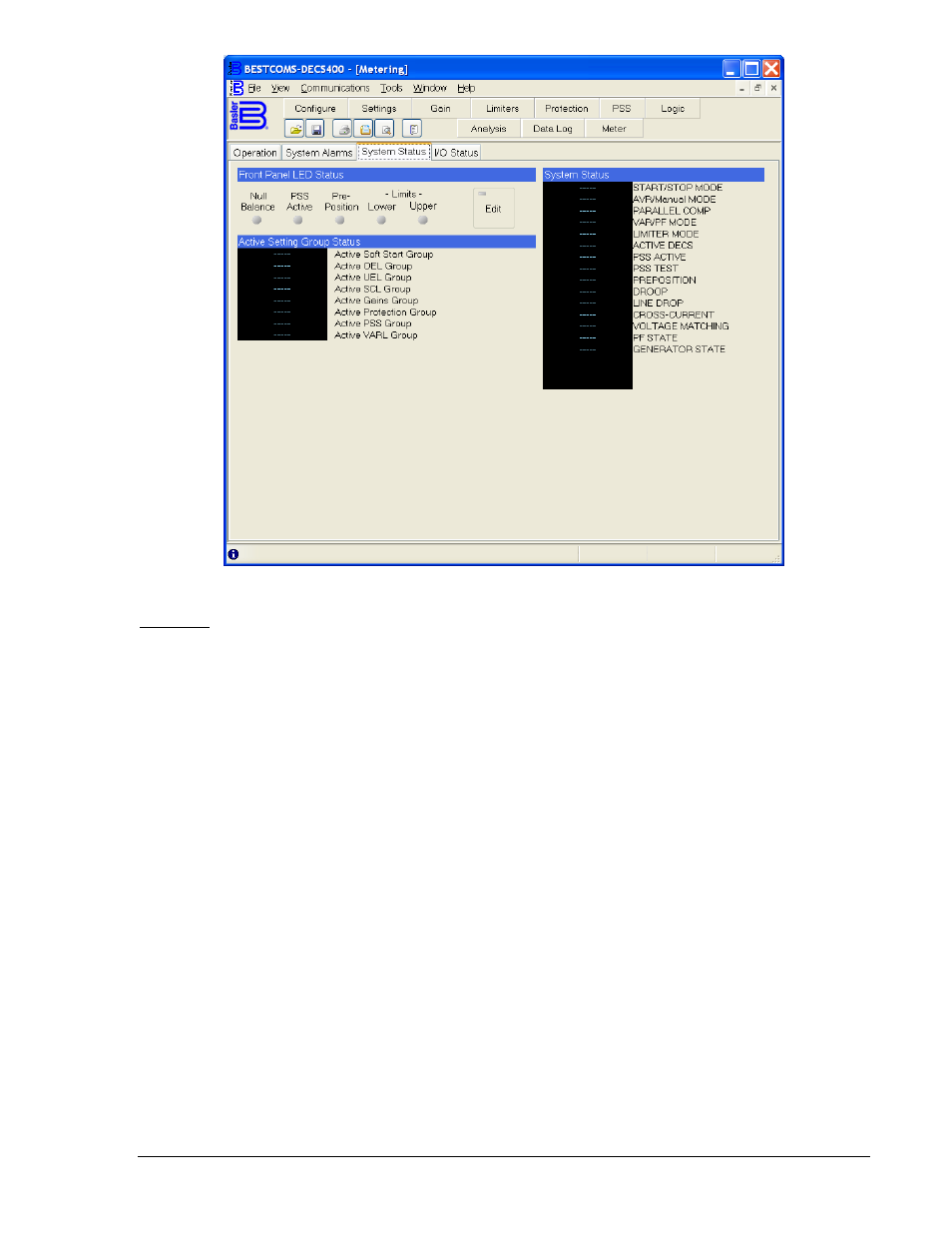

Figure 4-43. Écran Mesures, Onglet Statut du système
Statut E/S
Les indicateurs de l'onglet Statut E/S sont représentés dans la Figure 4-44 et décrits dans les
paragraphes suivants.
Statut des entrées de commutation : ces indicateurs signalent le statut (ouvert ou fermé) de chaque
entrée de contact du système DECS-400. Une entrée de commutation ouverte est signalée par un
indicateur gris et une entrée de commutation fermée par un indicateur vert.
Statut des sorties de relais : ces indicateurs signalent le statut de chaque sortie de contact du système
DECS-400. Un relais non alimenté est signalé par un indicateur gris et un relais alimenté par un
indicateur rouge.
Attribuer des désignations programmables : ce bouton ouvre l'écran Désignations E/S programmables qui
permet d'attribuer des désignations définies par l'utilisateur aux entrées et sorties de contact du système
DECS-400. Chaque entrée/sortie peut être affectée d'une désignation de 21 caractères alphanumériques
maximum.
Statut du système : divers modes de fonctionnement du système (Figure 4-44) sont répertoriés avec des
désignations qui changent selon le statut de chaque mode de fonctionnement.
9369770990 Rev R
DECS-400 - Logiciel BESTCOMS
4-49
