• Puissance électrique PSS (Pss/kW)
• Tension aux bornes PSS (Vtmag)
• Taux de variation de fréquence
• Puissance réactive (kvar)
• Puissance réelle (kW)
• Sortie du contrôleur SCL (SelOutput)
• Vitesse HP nº 1 (x2)
• Vitesse synthétisée (Synth)
• Écart de fréquence aux bornes (TermF)
• Signal de réponse en fréquence (PTest) • Filtre anti-torsion nº 1 (Tflt1)
• Filtre anti-torsion nº 2 (x29)
• Puissance totale (kVA)
• Sortie du contrôleur UEL (UelOutput)
• Angle de phase Vab (PhAB)
• Sortie du contrôleur VARL (PU)
• Angle de phase Vbc (PhBC)
• Puissance de déperdition (WashP)
• Vitesse de déperdition (WashW)
Max. axe Y : ce paramètre définit la valeur maximale de l'axe des y.
Min. axe Y : ce paramètre définit la valeur minimale de l'axe des y.
Filtre (Hertz) : ce paramètre sélectionne la fréquence de coupure du filtre à représenter dans le graphe.
Réponse en fréquence RTM
Le bouton Réponse en fréquence de l'écran Analyse permet d'afficher l'écran Réponse en fréquence de
mesure en temps réel représenté dans la Figure 4-53. Les commandes et l'affichage de cet écran sont
décrits dans les paragraphes suivants.

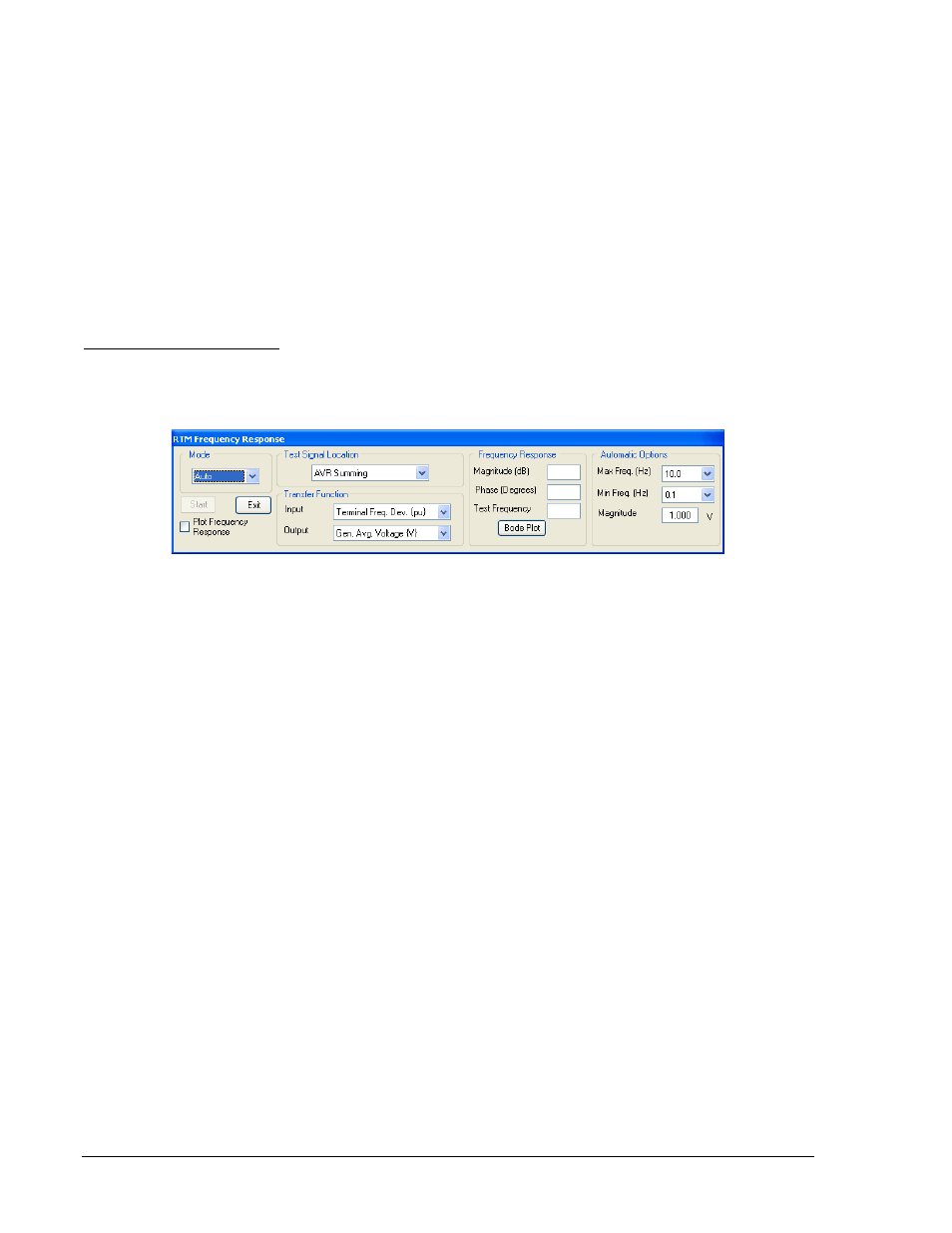

Figure 4-53. Écran Réponse en fréquence RTM
Mode : le mode Manuel ou Auto peut être sélectionné. En mode Manuel, une fréquence unique peut être
spécifiée pour obtenir les réponses d'amplitude et de phase correspondantes. En mode Auto, le logiciel
BESTCOMS balaye la gamme de fréquences (déterminée par les paramètres Fréquence (max.) et
Fréquence (min.) pour obtenir les réponses d'amplitude et de phase correspondantes.
Courbe de la réponse en fréquence : si cette option est sélectionnée, le logiciel BESTCOMS génère un
diagramme de Bode lorsque l'utilisateur clique sur le bouton Diagramme de Bode.
Emplacement du signal de test : ce menu déroulant permet de sélectionner le point du circuit logique du
système DECS-400 auquel un signal est injecté pour l'analyse des réponses d'amplitude et de phase sur
le graphique de l'écran Analyse. Les points de signal sont notamment les suivants : Sommation AVR,
Fréquence compensée PSS, Puissance électrique PSS, Entrée PID AVR et Entrée PID Manuel.
Fonction de transfert - Entrée et sortie : ces deux menus déroulants permettent de sélectionner le type de
signal à appliquer et la sortie. Les types de signaux disponibles sont les suivants :
• Entrée de tension auxiliaire (V)
• Entrée de signal d'erreur PID AVR (V)
• Écart de fréquence compensé (%)
• Sortie de contrôle
• Courant d'excitation (A)
• Tension d'excitation (V)
• Tension moyenne de l'alternateur (V)
• Fréquence de l'alternateur (Hz)
• Puissance réactive de l'alternateur (kvar)
• Puissance réelle de l'alternateur (kW)
• Puissance électrique du PSS (PU)
• Puissance mécanique filtrée du PSS (PU)
• Sortie finale du PSS (PU)
• Avance/retard PSS nº 1 (PU)
• Avance/retard PSS nº 2 (PU)
• Avance/retard PSS nº 3 (PU)
• Avance/retard PSS nº 4 (PU)
• Puissance mécanique du PSS LP nº 1 (PU)
• Puissance mécanique du PSS LP nº 2 (PU)
• Puissance mécanique du PSS LP nº 3 (PU)
• Puissance mécanique du PSS LP nº 4 (PU)
• Puissance mécanique du PSS (PU)
• Sortie post-limite du PSS (PU)
• Puissance PSS HP nº 1 (PU)
• Sortie pré-limite du PSS (PU)
• Vitesse PSS HP nº 1 (PU)
• Vitesse synthétisée du PSS (PU)
• Tension aux bornes du PSS (PU)
• Filtre anti-torsion du PSS nº 1 (PU)
• Filtre anti-torsion du PSS nº 2 (PU)
• Puissance de déperdition du PSS (PU)
• Vitesse de déperdition du PSS (PU)
• Écart de fréquence aux bornes (%)
• Signal de test (V)
