Ouverture du schéma logique « DECS-400 unique sans PSS » en mode Édition
1. Pour ouvrir le schéma logique « DECS-400
unique sans PSS », cliquez sur Fichier, Ouvrir
un schéma par défaut…. À l'affichage de la
fenêtre Ouvrir un schéma logique par défaut,
cliquez sur le bouton « DECS-400 sans PSS »
(voir Figure A-15). Dans la boîte de dialogue
d'avertissement qui apparaît, cliquez sur Oui
pour poursuivre l'ouverture du schéma logique
sélectionné. Après ouverture de ce schéma, une
seconde boîte de dialogue apparaît. Cliquez sur
le bouton OK.
2. Pour accéder à la fenêtre Logique du DECS,
cliquez sur le bouton Logique de la barre d'outils
du logiciel BESTCOMS.
3. Pour visualiser le schéma logique actif (afficheur
logique DECS), cliquez sur le bouton Afficher la
logique de la fenêtre Logique du DECS.

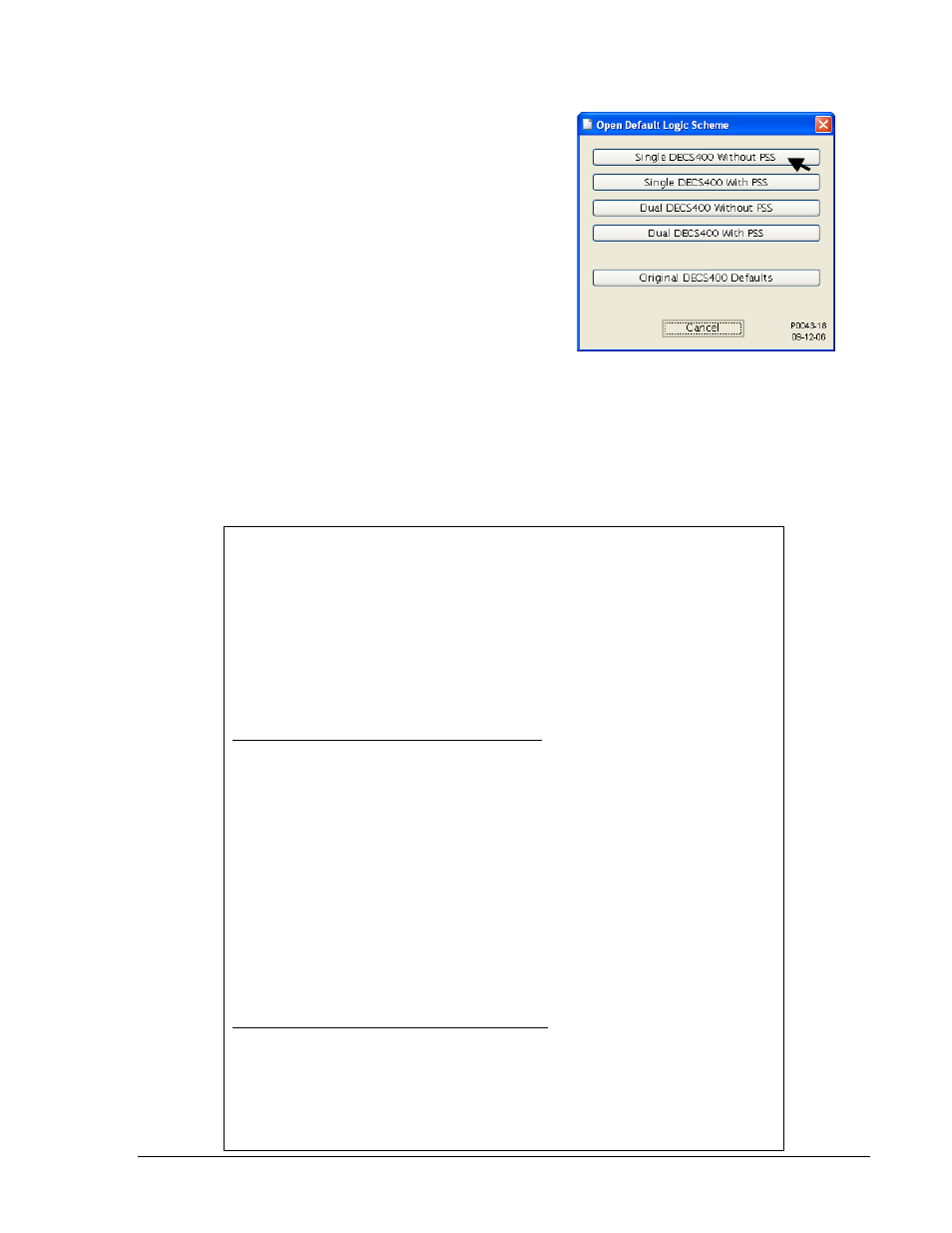

Figure A-16. Fenêtre d'ouverture
du schéma logique par défaut
Le Tableau A-2 répertorie les associations logiques du schéma « DECS-400 unique sans PSS » modifié.
Les entrées barrées correspondent aux associations logiques qui seront supprimées du schéma, tandis
que les entrées en gras correspondent aux associations logiques qui y seront ajoutées dans le cadre de
l'exemple étudié.
Tableau A-2. Modifications apportées au schéma logique « DECS-400 unique sans PSS »
{ SOURCE ---> DESTINATION }
=====> DESTINATION : Layer1
InputBuffer.Load Comp ---> Mux1.Input
InputBuffer.Contact Switch 5 ---> Mux2.Input
InputBuffer.Loss of Field Isolation Transducer ---> Mux3.Input
InputBuffer.Loss of Sensing ---> Mux4.Input
InputBuffer.Over Excitation Limit ---> Or1.Input1
InputBuffer.Under Excitation Limit ---> Or1.Input2
InputBuffer.Stator Current Limit ---> Or1.Input3
InputBuffer.Volts per Hz Limit ---> Or1.Input4
InputBuffer.Setpoint High Limit ---> Or2.Input1
InputBuffer.Setpoint Low Limit ---> Or2.Input2
Layer1.Or1.Output ---> Or3.Input2
Layer1.Or2.Output ---> Or3.Input3
InputBuffer.Under Freq Limit ---> Or3.Input4
Layer1.Mux3.Output2 ---> Or4.Input1
InputBuffer.Failed To Build Up ---> Or4.Input2
InputBuffer.EDM Open ---> Or4.Input3
InputBuffer.EDM Short ---> Or4.Input4
InputBuffer.Gen Over Voltage ---> Or5.Input1
InputBuffer.Gen Under Voltage ---> Or5.Input2
InputBuffer.Loss of Field ---> Or5.Input3
InputBuffer.Volts per Hz ---> Or5.Input4
InputBuffer.Field Over Temp ---> Or6.Input1
InputBuffer.Field Over Voltage ---> Or6.Input2
InputBuffer.Field Over Current ---> Or6.Input3
Layer1.Mux4.Output1 ---> Or6.Input4
InputBuffer.Contact Switch 10 ---> Not2.Input
Layer1.Mux1.Output2 ---> Not3.Input
Layer1.Mux3.Output1 ---> Not4.Input
