Connexions de communication
Le DECS-400 compte quatre ports de communication : un port RS-232 (Com 0) situé sur le panneau
avant, un port RS-485 situé sur le panneau arrière pour les communications entre unités DECS-400
(Com 1), un port RS-485 situé sur le panneau arrière pour les communications Modbus (Com 2) et
connecteur jack RJ-11 pour modem (J1). Ces ports de communication sont présentés en détail dans les
paragraphes suivants.
Com 0
Le Tableau 5-12 identifie la fonction des broches du connecteur femelle DB-9 situé sur le panneau avant.
La Figure 5-10 illustre les connexions entre le port Com 0 et un PC.
Tableau 5-12. Fonction des broches du port Com 0
Broche Fonction Nom Direction
1 Blindage — S/O
2 Données de
transmission TXD À partir du DECS-400
3 Données de
réception RXD Vers le DECS-400
4 Pas de connexion — S/O
5 Terre du signal GND S/O
6 Pas de connexion — S/O
7 Pas de connexion — S/O
8 Pas de connexion — S/O

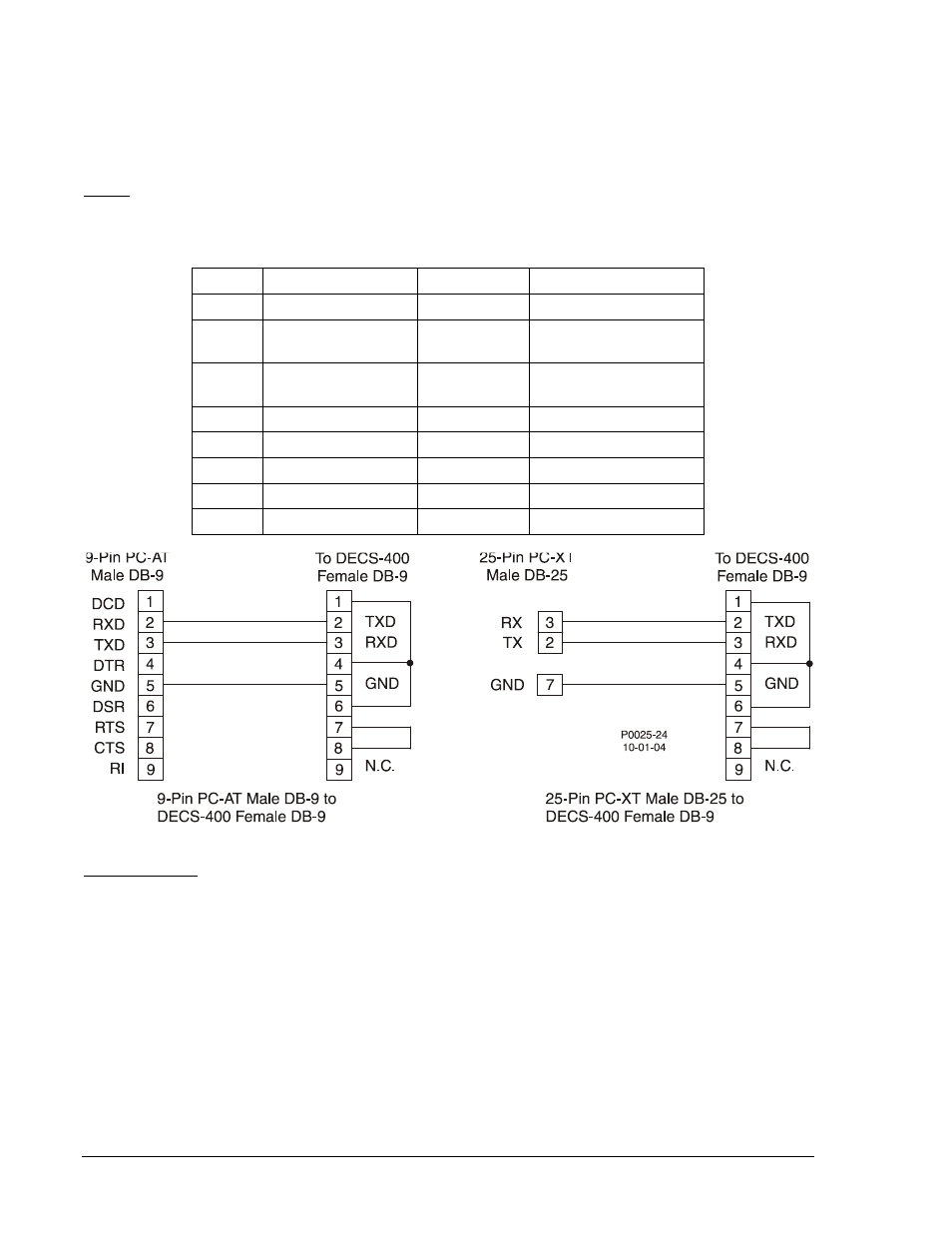

Figure 5-10. Connexions entre port Com 0 et PC
Com 1 et Com 2
Les ports Com 1 et Com 2 correspondent à des ports RS-485, situés sur le panneau arrière de l'unité. Le
port Com 1 est utilisé pour communiquer via le protocole ASCII avec une autre unité DECS-400 dans le
cadre d'une configuration redondante. L'utilisation d'un câble blindé à paire torsadée est recommandée
pour les raccordements de ce port. Le port COM 2 est utilisé pour assurer les communications groupées
via un réseau Modbus. L'utilisation d'un câble à paire torsadée est également recommandée pour les
connexions de ce port. La fonction assurée par les bornes des ports Com 1 et Com 2 est présentée dans
le Tableau 5-7. La Figure 5-11 illustre comment le port Com 1 est raccordé pour assurer les
communications entre unités DECS-400.
