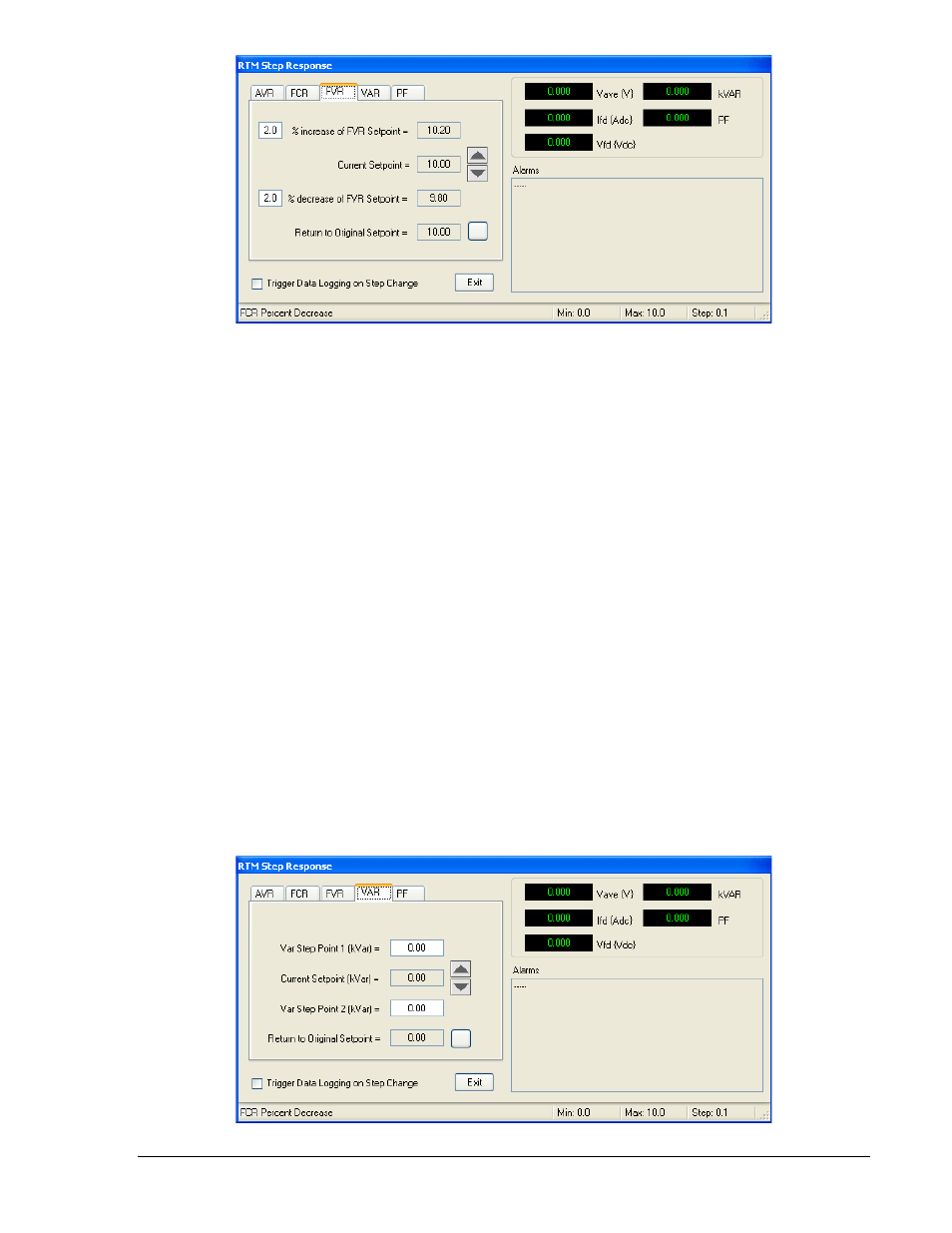

Figure 4-58. Écran Réponse indicielle RTM, onglet FVR
L'onglet FVR de l'écran Réponse indicielle RTM permet d'appliquer les modifications d'échelon au point
de consigne FVR. Les modifications d'échelon qui augmentent ou réduisent la consigne FVR peuvent
être appliquées à l'aide du bouton d'augmentation (flèche vers le haut) ou de réduction (flèche vers le
bas). Les zones de paramètre de modification d'échelon (l'un pour l'augmentation et l'autre pour la
réduction) établissent la modification en pourcentage du point de consigne FVR qui est appliquée lorsque
l'utilisateur clique sur le bouton d'augmentation ou de réduction. La plage de valeurs autorisées est
comprise entre 0 et 10 %, par incréments de 0,1 %. Des zones de point de consigne en lecture seule
indiquent la valeur de la consigne actuelle et celle de la nouvelle consigne en cas de modification
d'échelon. Un bouton permet de rétablir la consigne FVR à sa valeur initiale, telle qu'avant toute
modification d'échelon. Cette valeur initiale est la consigne FVR saisie dans l'onglet AVR/FCR/FVR de
l'écran Paramètres BESTCOMS. Elle est affichée dans la zone en lecture seule située à côté du bouton.
Une case à cocher permet d'activer le déclenchement d'un historique en cas de modification d'échelon.
Onglet VAR
Les fonctions de l'onglet VAR sont représentées dans la Figure 4-59 et décrites dans les paragraphes
suivants.
L'onglet VAR de l'écran Réponse indicielle RTM permet d'appliquer les modifications d'échelon au point
de consigne kvar. Deux modifications d'échelon configurables par l'utilisateur sont disponibles pour le
point de consigne kvar : Point d'échelon Var 1 et Point d'échelon Var 2 : La valeur Point d'échelon Var 1
est sélectionnée à l'aide du bouton d'augmentation (flèche vers le haut) et la valeur Point d'échelon Var 2
à l'aide du bouton de réduction (flèche vers le bas). La plage de valeurs autorisées associée à chaque
point d'échelon est déterminée par les valeurs var minimum et maximum saisies dans l'onglet VAR/PF de
l'écran Paramètres BESTCOMS. Une zone en lecture seule affiche la consigne de puissance réactive
actuelle. Un bouton permet de rétablir la consigne var à sa valeur initiale, telle qu'avant toute modification
d'échelon. Cette valeur initiale est la consigne var saisie dans l'onglet VAR/PF de l'écran Paramètres
BESTCOMS. Elle est affichée dans la zone en lecture seule située à côté du bouton.
Figure 4-59. Écran Réponse indicielle RTM, onglet VAR
4-68 DECS-400 - Logiciel BESTCOMS 9369770990 Rev R
