de l'alternateur. La plage des valeurs autorisées est comprise entre 0 et 572
°C, par incréments de 1 °C.
Cette zone est activée uniquement pour les applications d'excitation principale.
Caractéristiques nominales d'excitation - Chute de tension aux balais : cette zone permet de saisir la
chute de tension aux balais, à la température ambiante d'excitation. La plage de valeurs autorisées est
comprise entre 0 et 20 V, par incréments de 0,01 V. Cette zone est activée uniquement pour les
applications d'excitation principale.
Options
Les fonctions de l'onglet Options sont représentées dans la Figure 4-9 et décrites dans les paragraphes
suivants.

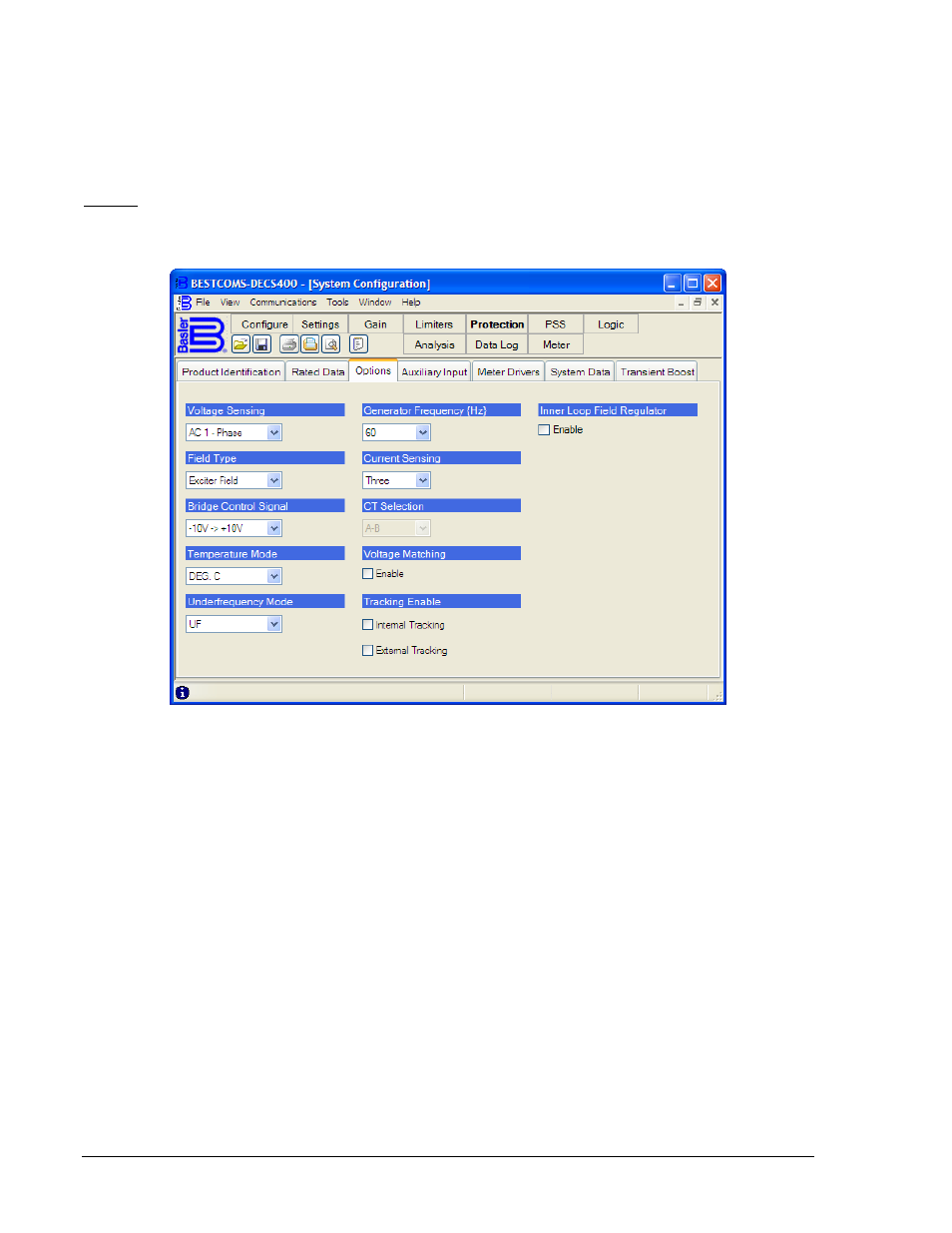

Figure 4-9. Écran Configuration système, onglet Options
Détection de la tension : ce paramètre permet de sélectionner la configuration de détection de la tension
de l'alternateur utilisée et la rotation de phase pour les configurations de détection en triphasé. Le menu
déroulant propose trois options de détection de la tension. L'option AC monophasée permet de
sélectionner une détection monophasée de la tension, connectée entre les phases A et C de l'alternateur.
L'option ABC triphasée permet de sélectionner une détection triphasée de la tension et la rotation de
phase ABC. L'option ACB triphasée permet de sélectionner une détection triphasée de la tension et la
rotation de phase ACB.
Type d'excitation : ce paramètre permet de sélectionner le contrôle de l'excitation pour l'excitation
principale de l'alternateur ou l'excitation de l'excitatrice. Le mode sélectionné détermine les
caractéristiques nominales correspondantes et les paramètres PID pour le contrôle de l'excitation
principale ou de l'excitation de l'excitatrice. Le menu déroulant propose les deux options Excitation
principale et Excitation de l'excitatrice.
Signal de contrôle du pont : ce paramètre permet de sélectionner le type et la gamme de signaux de
contrôle fournis par le contrôleur DECS-400. Le type et la gamme de signaux de contrôle doivent être
sélectionnés dans le menu déroulant. L'option « 0-> +10V » permet de sélectionner un signal de contrôle
compris dans la gamme de 0 à 10 Vcc. L'option « –10V-> +10V » permet de sélectionner un signal de
contrôle compris dans la gamme de -10 à +10 Vcc. L'option « 4> 20mA » permet de sélectionner un
signal de contrôle compris dans la gamme de 4 à 20 mAcc.
Mode de température : ce paramètre détermine l'échelle utilisée par le logiciel BESTCOMS et l'interface
IHM du panneau avant du système DECS-400 pour afficher la température d'excitation et le niveau de
l'alarme de surtempérature. Le menu déroulant permet de sélectionner le mode de température. DEG :
4-8 DECS-400 - Logiciel BESTCOMS 9369770990 Rev R
