Basler Electric DECS-400 - Manuel (Page 181)

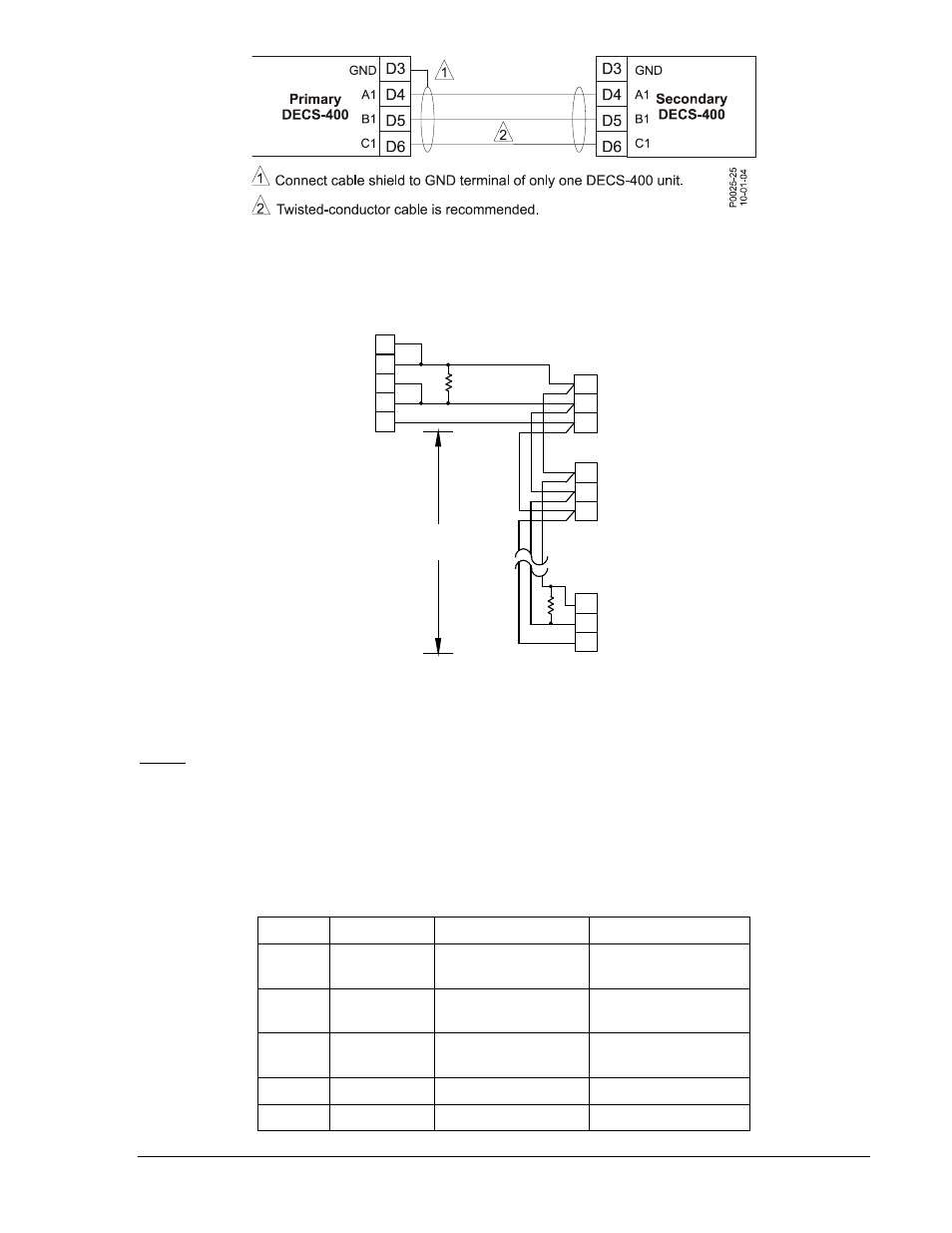

Figure 5-11. Connexions du port Com 1 pour un fonctionnement redondant des unités DECS-400
La Figure 5-12 illustre comment le port Com 2 est raccordé pour permettre à plusieurs unités DECS-400
de communiquer via un réseau Modbus.
Figure 5-12. Connexions raccordant le DECS-400 au port RS-485 DB-37
Com 3
Le port Com 3 est utilisé pour assurer les communications réseau Ethernet 10BASE-T. Le connecteur
jack Com 3 est compatible avec une prise RJ-45 huit broches raccordée à des conducteurs en cuivre
CAT5 à paire torsadée non blindés. La longueur de ces conducteurs, par segment, ne peut pas dépasser
100 mètres. Le port Com 3 assure une vitesse de transfert des données d'au maximum 10 Mbits/s. La
fonction des broches du connecteur Com 3 est mentionnée dans le Tableau 5-13 et illustrée sur la Figure
5-13.
Tableau 5-13. Fonction des broches du connecteur Com 3
Broche Signal Fonction Direction
1 TD+ Données de
transmission + À partir du DECS-
400
2 TD– Données de
transmission – À partir du DECS-
400
3 RD+ Données de
réception + Vers le DECS-400
4 Inutilisé
5 Inutilisé
P
0026-
01
10-
01-
04
22
6
4
D9
To DECS-400
Com 2
To RS-422/RS-485
DB-37 Female
19
24
4000' (1219 m)
maximum
DECS-400
Com 2
R
t
t
R
R
t
= Optional terminating
resistor (120 ohms typ.)
A2
B2
C2
D10
D11
D9
DECS-400
Com 2
A2
B2
C2
D10
D11
D9
DECS-400
Com 2
A2
B2
C2
D10
D11
Rév. R 9369770990 Installation du DECS-400 5-17
