APPENDIX A
• LOGIQUE PROGRAMMABLE
INTRODUCTION
Le DECS-400 utilise une fonctionnalité de logique programmable sous la forme de multiplexeurs, de
portes AND, de portes OR, de portes NOT et de minuteries. Reportez-vous au Tableau A-1. Les entrées
de cette logique se présentent sous forme d'informations discrètes, telles que des entrées de
commutation, des données d'état système, des données d'état de protection, des données d'état de
limiteur, des données d'état d'alarme et des données d'état de PSS. Les sorties du module de logique
programmable peuvent être utilisées pour contrôler les sorties de relais ainsi que diverses autres
fonctions internes du DECS-400, entre autres : fonctions de contrôle (démarrage/arrêt, sélection de
mode, etc.), fonctions de protection (activation en cas de surtension d'excitation, activation en cas de
surintensité d'excitation, etc.), fonctions de limiteur (activation OEL, activation UEL, etc.) et fonctions
PSS.
Les fonctionnalités du module de logique programmable du DECS-400 sont accessibles via l'écran
Logique du logiciel BESTCOMS. Les schémas logiques prédéfinis, enregistrés comme fichiers, sont
accessibles et activables via le logiciel BESTCOMS. Si souhaité, pour répondre aux besoins spécifiques
d'une quelconque application, les schémas logiques peuvent être modifiés.

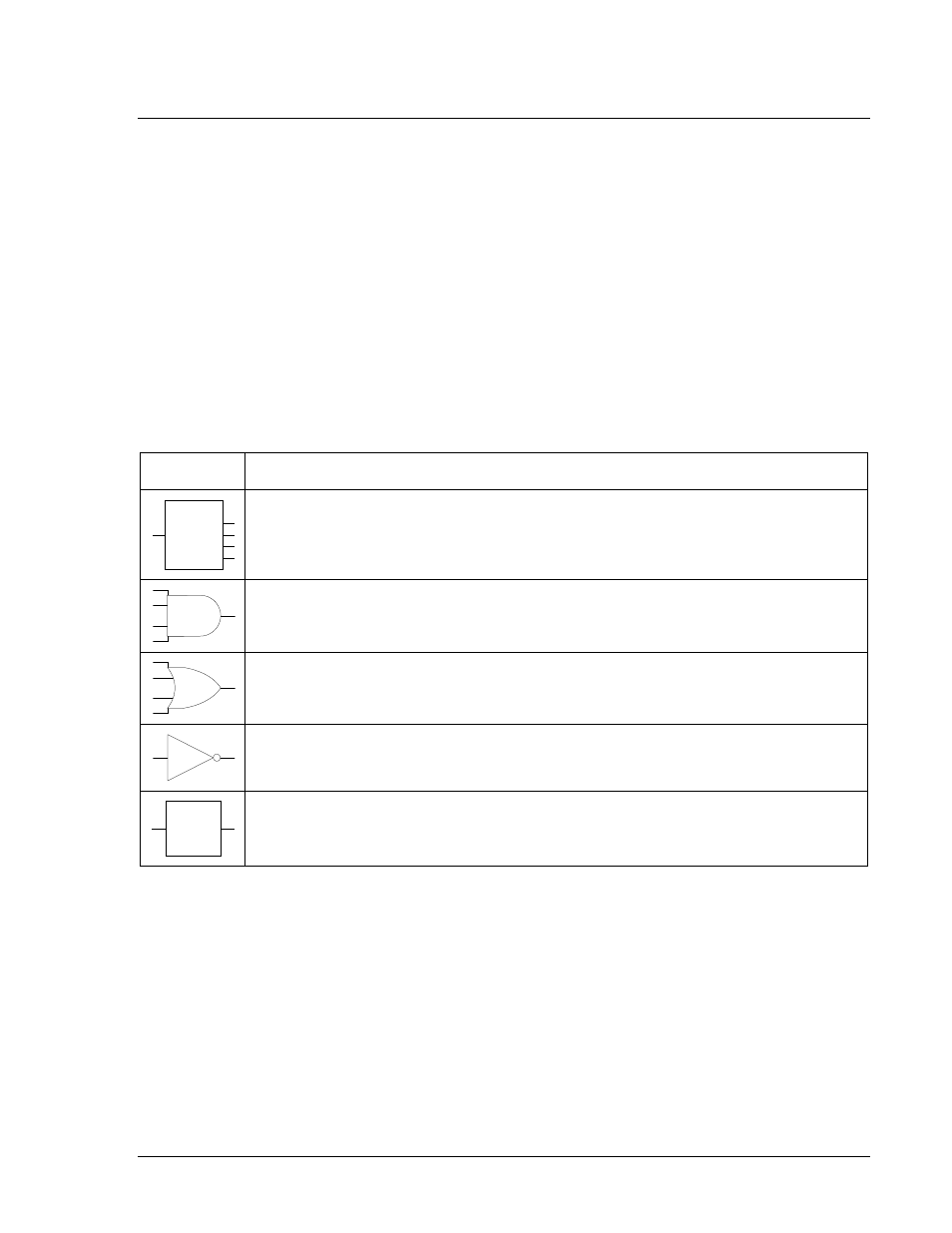

Tableau A-1. Fonctionnalité logique programmable
Symbole Description
Multiplexeur : la ligne d'entrée est connectée à toutes les lignes de sortie.
Porte AND : génère une sortie égale à 1 lorsque toutes les entrées sont égales à 1.
Dans le cas contraire, génère une sortie égale à zéro.
Porte OR : si l'une quelconque ou toutes les entrées sont égales à 1, la sortie générée
a pour valeur 1. Pour que la sortie générée ait pour valeur 0, toutes les entrées doivent
impérativement avoir pour valeur 0.
Porte NOT : modifie la valeur de l'entrée sur la valeur opposée.
Minuterie : introduit un délai de réponse entre deux points, au sein de la logique.
Configuration de minuterie logique
À l'élément de minuterie logique correspondent quatre modes logiques distincts. Ces modes sont les
suivants : détection/retombée, une fois redéclenchable, une fois non redéclenchable et oscillation.
Chacun de ces quatre modes de minuterie est illustré sur la Figure A-1.
Pour chacun de ces modes, une logique 1 au niveau de l'entrée Bloquer l'inhibition empêche le
fonctionnement de la minuterie.
Les paramètres de délais de réponse (T1 et T2) sont exprimés en millisecondes. T1 correspond au délai
de réponse de la logique 1 tandis que T2 correspond au délai de réponse de la logique 0.
Les minuteries une fois redéclenchables et une fois non redéclenchables sont déclenchées par la
présence d'un front positif en entrée.
L'entrée de la minuterie de l'oscillateur est systématiquement ignorée et n'a pas d'incidence sur le
fonctionnement de cette même minuterie.
MUX
X1
U1
U4
U3
U2
TIMER
9369770990 Rev R Logique programmable du système DECS-400 A-1
