d'alternateur par rapport à la réponse de la fonction de perte de champ. La Figure 3-5 la courbe de
capacité d'alternateur par rapport à la réponse de la fonction 40Q.

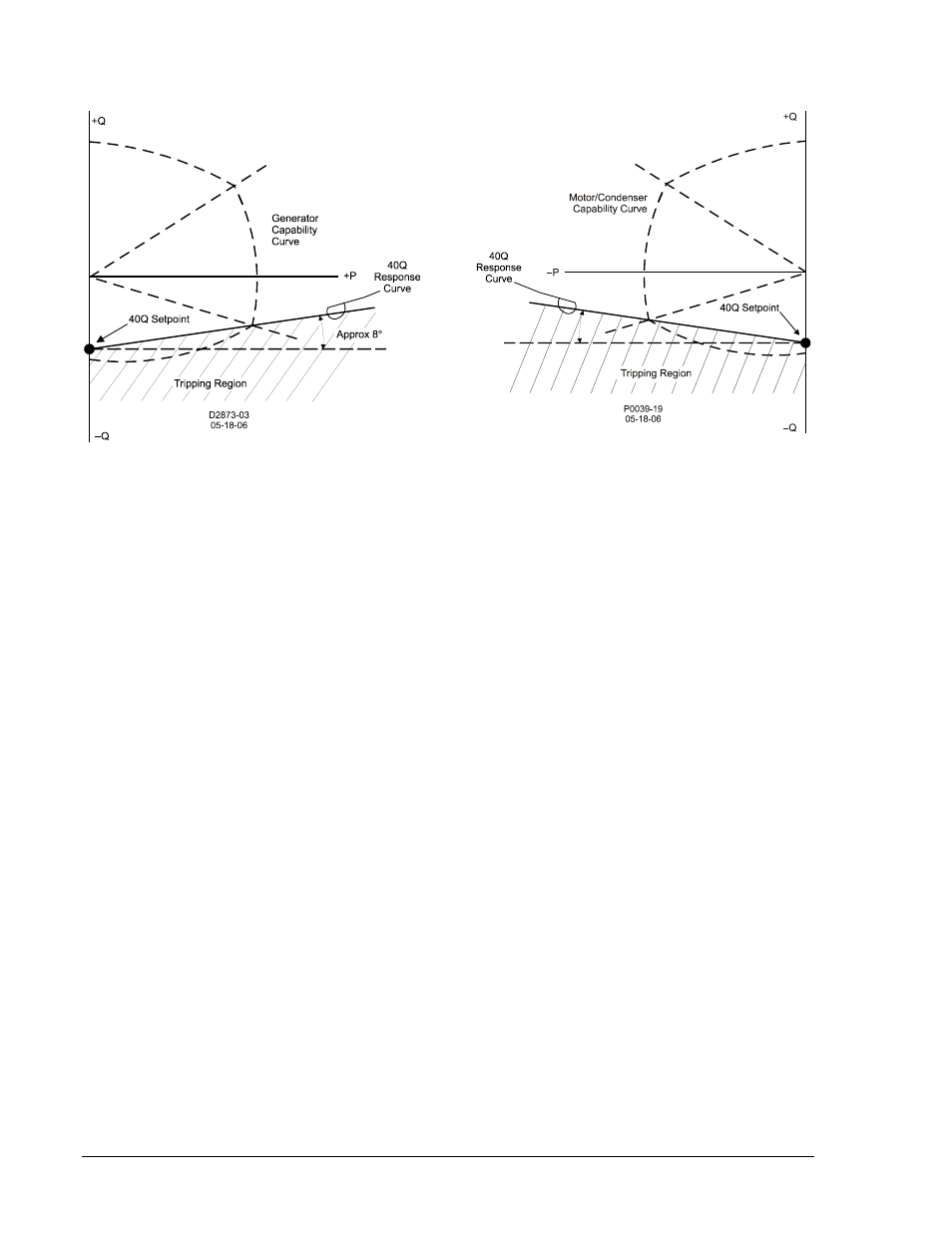

Figure 3-4. Courbe de capacité de l'alternateur
par rapport à la réponse de la fonction 40Q
Figure 3-5. Courbe de capacité du moteur
par rapport à la réponse de la fonction 40Q
Surtempérature d'excitation
La condition de surtempérature d'excitation est signalée lorsque la température d'excitation dépasse le
paramètre Niveau de détection de surtempérature pendant une durée égale ou supérieure au paramètre
Délai de surtempérature de champ. La plage de réglage du paramètre Niveau de détection est comprise
entre 0 et 572
°C, par incréments de 1 °C. La plage de réglage du paramètre Délai est comprise entre 0,1
et 60 secondes, par incréments de 0,1 seconde. Le système DECS-400 calcule la température
d'excitation d'après la résistance du champ principal de l'alternateur, la température ambiante du champ
et la chute de tension entre les balais du champ principal de l'alternateur. La protection contre la
surtempérature d'excitation est conçue pour les applications d'excitatrice statique fournissant le champ
principal d'un alternateur ou pour les applications d'excitatrice rotative dans lesquelles la tension et
l'intensité d'excitation sont mesurées au niveau des bagues collectrices et du shunt de courant du champ
principal sur l'excitatrice rotative à balais.
Volts par hertz (24)
La condition de protection du rapport tension/fréquence est signalée si le rapport entre la tension par
unité et la fréquence par unité (volts/hertz) dépasse le paramètre Niveau de détection du rapport volts par
hertz pendant une durée égale ou supérieure à un délai défini. Si le niveau de détection du rapport
tension/fréquence est dépassé, la temporisation se poursuit jusqu'à ce que le rapport tension/fréquence
devienne inférieur au coefficient de retombée (95 %). La fonction de protection du rapport
tension/fréquence est également utile pour lutter contre d'autres conditions susceptibles d'endommager le
système telles qu'une modification de la tension du système et des conditions de diminution de la
fréquence pouvant excéder la capacité d'excitation du système.
Plusieurs paramètres de rapport tension/fréquence permettent au contrôleur DECS-400 de fournir une
protection souple contre la surexcitation de l'alternateur et du transformateur élévateur de l'alternateur.
Une caractéristique de temporisation selon une loi en carré inverse est fournie via les paramètres
Consigne de détection de 24 volts/hertz et Coefficient multiplicateur de la détection de 24 volts/hertz. Ces
paramètres permettent au système DECS-400 d'approcher la caractéristique de production de chaleur de
l'alternateur et du transformateur élévateur de l'alternateur durant la surexcitation. La plage de réglage
par unité du paramètre Consigne de détection est comprise entre 0,5 et 6, par incréments de 0,01. Un
paramètre Coefficient multiplicateur de détection de 0 à 9,9 peut être saisi par incréments de 0,1. Une
caractéristique de réinitialisation linéaire est fournie par l'intermédiaire du paramètre Coefficient
multiplicateur de réinitialisation de 24 volts/hertz. Un paramètre Coefficient multiplicateur de réinitialisation
de 0 à 9,9 peut être saisi par incréments de 0,1.
Deux jeux de paramètres de détection de surexcitation sur une période fixe sont disponibles via les
paramètres Détection à temps constant de 24 volts/hertz nº 1, nº 2 et Détection à temps constant nº 1,
3-14 DECS-400 - Description fonctionnelle 9369770990 Rev R
